产品说明
ZnSe红外宽带楔形分光片采用高品质硒化锌（ZnSe）光学基板，适用于红外波段的光束分离与光路控制。ZnSe材料具有较宽的红外透射范围和良好的光学均匀性，广泛应用于红外激光系统、红外光谱分析、热成像及精密光学仪器。
产品采用精密楔角设计，前表面镀有宽带分束膜，背面镀有抗反射（AR）膜。楔角结构能够使背面残余反射光偏离主光路，配合增透膜有效降低鬼影及杂散光干扰，提高系统的信噪比和测量稳定性。
高精度抛光基板具有良好的表面质量和波前控制能力，有助于保持反射光与透射光的光束质量。产品可根据实际应用需求定制分光比例、工作波段、楔角及尺寸规格。
使用注意事项
偏振要求： 本系列产品按非偏振光应用设计。对于部分偏振、线偏振、圆偏振或椭圆偏振光，实际反射率和透射率可能随偏振态变化，无法保证相同的分光比例。如需对偏振光进行偏振不敏感的强度分束，建议选用适用于相应波长及入射角的非偏振分束器（NPBS）。
材料安全： ZnSe材料及其加工粉尘具有一定健康风险。操作时建议佩戴洁净防护手套，避免直接接触光学表面；使用后及时洗手。不得自行进行无防护的研磨、切割或其他可能产生粉尘的加工操作。

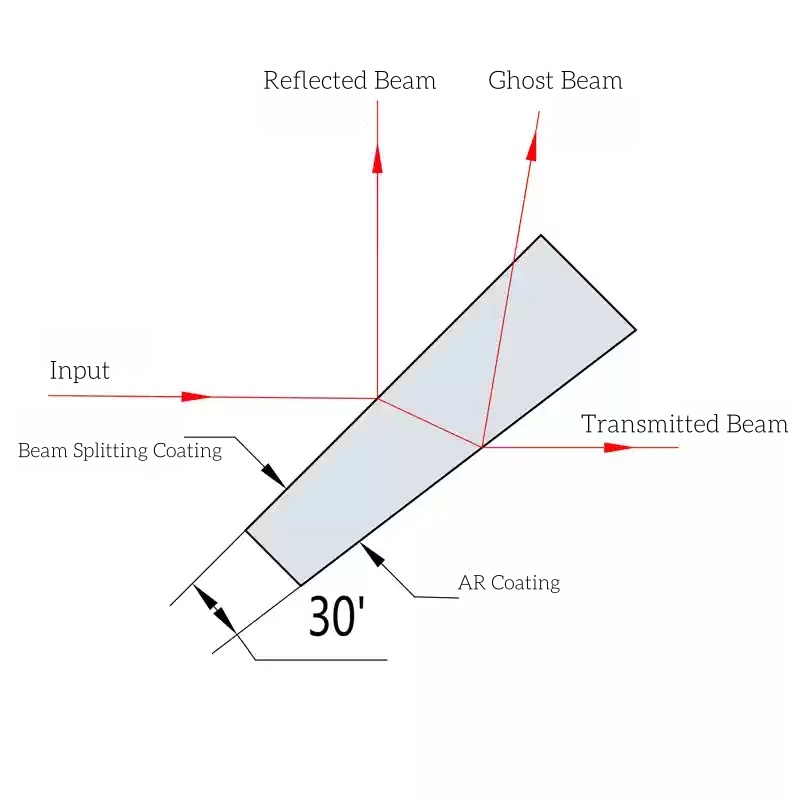

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: Laser grade ZnSe | Clear Aperture: 90% |
| Surface Figurre: λ/4@633 nm | Dia. Tolerance: +0/-0.25 mm |
| Wedge: 30' ± 10' | Thickness(Thicker Side): ±0.25 mm |
| Surface Quality: 60/40 | Bevel: 0.2~0.5 mm x 45° |
| Wedge: 0.5°±10′ | S1 splitter coating: 45° R/T±10%(average) 7~14 μm |
| S2 AR coating: 45° Ravg<2.5% @7-14 μm | |
| 展开 | No. | Size(mm) | R/T±5% | Thickness(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 12.7 | 50R/50T | 3.00 | ±10%(ave)@7-14μm | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe分光楔片-01
Size(mm)：
12.7
R/T±5%：
50R/50T
Thickness(mm)：
3.00
Coating：
±10%(ave)@7-14μm
Unit Price：
￥1687.50
货期：
3-4天
|
||||||||
| 25.4 | 50R/50T | 5.00 | ±10%(ave)@7-14μm | ￥2562.50 | 3-4天 | |||
|
No.：
ZnSe分光楔片-02
Size(mm)：
25.4
R/T±5%：
50R/50T
Thickness(mm)：
5.00
Coating：
±10%(ave)@7-14μm
Unit Price：
￥2562.50
货期：
3-4天
|
||||||||
| 50.8 | 50R/50T | 8.00 | ±10%(ave)@7-14μm | ￥8125.00 | 3-4天 | |||
|
No.：
ZnSe分光楔片-03
Size(mm)：
50.8
R/T±5%：
50R/50T
Thickness(mm)：
8.00
Coating：
±10%(ave)@7-14μm
Unit Price：
￥8125.00
货期：
3-4天
|
||||||||
曲线
