产品说明
氟化钙分光楔片（CaF₂ Wedge Beamsplitter）采用高品质氟化钙（CaF₂）单晶材料，经精密加工、光学抛光及镀膜制成，适用于紫外、可见及红外波段的光束分离与光功率分配。
CaF₂单晶具有优异的宽光谱透过性能，典型材料透光范围约为 180 nm–8 μm，同时具有较低的折射率、良好的光学均匀性、较低的色散及较好的激光损伤耐受潜力。相比普通光学玻璃和紫外熔融石英，CaF₂可覆盖更宽的红外波段，适用于宽光谱及精密光学系统。
楔形结构是该产品的重要特点。 通过在两个光学表面之间引入精确楔角，可使后表面产生的残余反射光偏离主光路，有效减少鬼像反射及寄生干涉。配合高精度双面抛光和适当的镀膜设计，有助于保持良好的反射及透射波前质量。
图知光学提供多种规格的氟化钙分光楔片，支持定制外形尺寸、楔角、表面精度及分光比例。前表面可镀制宽带分光膜或中性分光膜，后表面可根据工作波段配置增透膜（AR Coating），以降低残余反射和透射损耗，满足不同光学系统的应用需求。
注：该系列主要适用于非偏振光分光。 对于部分偏振光、线偏振光、圆偏振光或椭圆偏振光，由于S、P偏振分量的反射率和透射率可能存在差异，实际分光比可能偏离标称值。
实际工作波段及分光性能取决于镀膜设计、入射角度和工作波长。对于高功率激光应用，应进一步确认相应波长及使用条件下的激光损伤阈值。

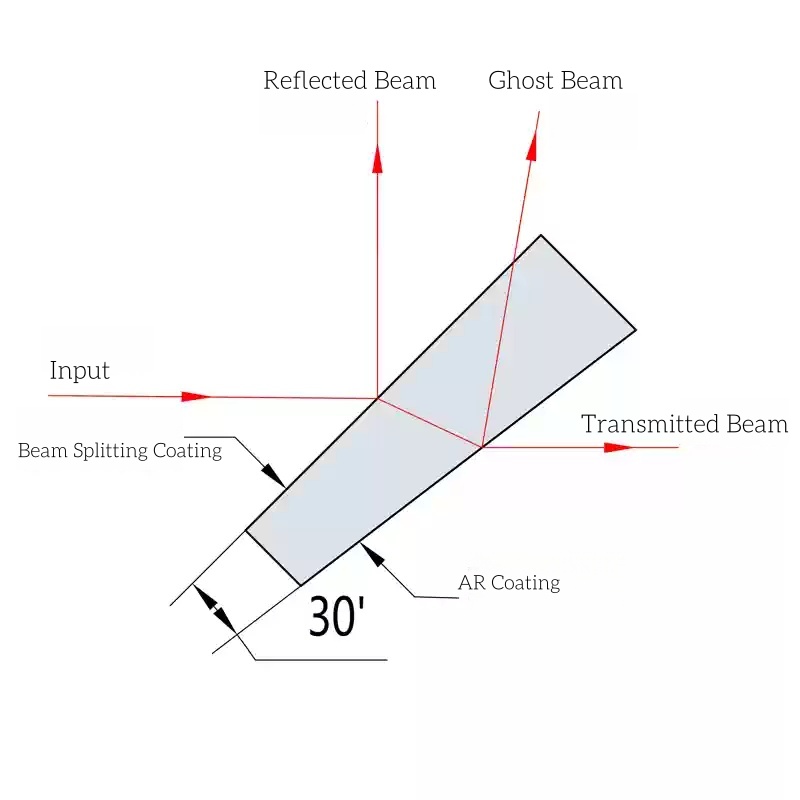

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: UV grade CaF₂ monocrystal | Clear Aperture: 90% |
| Surface Figure: λ/4@633 nm | Dimension Tolerance: +0/-0.25 mm |
| Wedge: 30' ± 10' | Thickness (Thicker Side): ±0.25 mm |
| Surface Quality: 60/40 | Bevel: 0.2~0.5 mm x 45° |
| Wedge: 0.5°±10′ | S1 Splitter coating: 45°AOI R/T±10% average@2~8μm |
| S2: None | |
| 展开 | No. | Size(mm) | R/T±5% | Thickness(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 12.7 | 50R/50T | 3.00 | ±10%(ave)@2-8μm | ￥937.50 | 3-4天 | |||
|
No.：
CaF2分光楔片-01
Size(mm)：
12.7
R/T±5%：
50R/50T
Thickness(mm)：
3.00
Coating：
±10%(ave)@2-8μm
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| 25.4 | 50R/50T | 5.00 | ±10%(ave)@2-8μm | ￥1187.50 | 3-4天 | |||
|
No.：
CaF2分光楔片-02
Size(mm)：
25.4
R/T±5%：
50R/50T
Thickness(mm)：
5.00
Coating：
±10%(ave)@2-8μm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 50.8 | 50R/50T | 8.00 | ±10%(ave)@2-8μm | ￥2187.50 | 3-4天 | |||
|
No.：
CaF2分光楔片-03
Size(mm)：
50.8
R/T±5%：
50R/50T
Thickness(mm)：
8.00
Coating：
±10%(ave)@2-8μm
Unit Price：
￥2187.50
货期：
3-4天
|
||||||||
曲线
