产品说明
镀铝点阵分光片（Aluminum Dot-Array Beamsplitters）是一种利用金属镀膜点阵结构实现光束分离的光学元件。与常规介质膜分光片相比，其分光特性主要由镀铝区域与透光区域的面积比例决定，具有适用波段宽、对入射角及偏振状态相对不敏感等特点。
图知光学提供的镀铝点阵分光片采用H-K9L光学玻璃作为基底，表面分布有规则排列的铝膜方形点阵，每个镀铝单元尺寸为 0.1 mm × 0.1 mm。入射光照射到镀铝区域时，部分光线被反射；照射到未镀膜区域的光线则主要透过玻璃基底，从而实现反射光与透射光的分离。
该系列产品具有结构简单、重量轻、成本适中等特点，适用于光学检测、光束分配、光电测量及科研实验等应用。
使用注意事项：镀铝点阵分光片属于精密光学元件，操作时建议佩戴洁净无粉手套或指套，避免直接接触镀膜表面，防止指纹、油污及机械划伤影响光学性能。清洁时应遵循金属镀膜元件的维护要求，避免损伤铝膜点阵。
特别说明：实际分光比除受镀铝区域面积占比影响外，还与铝膜反射率、玻璃基底透过率、工作波长及入射角有关。对于光斑尺寸接近点阵周期的应用，还应考虑光束位置及衍射效应对分光均匀性的影响。

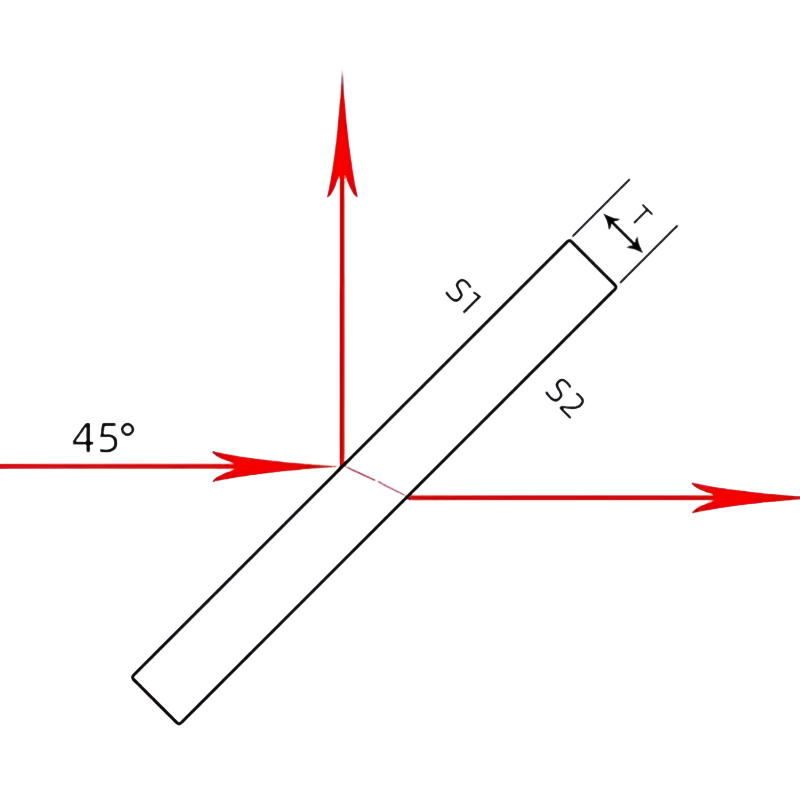

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L (CDGM) | Dimension Tolerance: +0.0/-0.25 mm |
| Surface Figure: λ/2(per inch)@633 nm | Thickness: 3 mm±0.2 mm |
| Parallelism: <1' | Split Ratio(R/T): ±5%@350~2000 nm |
| Surface Quality: 60/40 | Coating: Dot array |
| Clear Aperture: 85% | Min. Beam Diameter: >5 mm |
| Bevel: 0.2~0.5 mm x 45° |
| 展开 | No. | Size(mm) | Thickness(mm) | Split Ratio | Min. Beam Diameter | Coating Design | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| φ12.5 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-01
Size(mm)：
φ12.5
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| 12.5x12.5 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-02
Size(mm)：
12.5x12.5
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| 12.5x17.5 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-03
Size(mm)：
12.5x17.5
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| φ25.0 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥293.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-04
Size(mm)：
φ25.0
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 25.0x25.0 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥293.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-05
Size(mm)：
25.0x25.0
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 25.0x36.0 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥406.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-06
Size(mm)：
25.0x36.0
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥406.25
货期：
3-4天
|
||||||||||
| φ50.0 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥743.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-07
Size(mm)：
φ50.0
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.0x50.0 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥743.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-08
Size(mm)：
50.0x50.0
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.0x72.0 | 1.5 | 30R/70T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥937.50 | 3-4天 | |||
|
No.：
镀铝点阵分光片-09
Size(mm)：
50.0x72.0
Thickness(mm)：
1.5
Split Ratio：
30R/70T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| φ12.5 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-10
Size(mm)：
φ12.5
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| 12.5x12.5 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-11
Size(mm)：
12.5x12.5
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| 12.5x17.5 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-12
Size(mm)：
12.5x17.5
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| φ25.0 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥293.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-13
Size(mm)：
φ25.0
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 25.0x25.0 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥293.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-14
Size(mm)：
25.0x25.0
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 25.0x36.0 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥406.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-15
Size(mm)：
25.0x36.0
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥406.25
货期：
3-4天
|
||||||||||
| φ50.0 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥743.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-16
Size(mm)：
φ50.0
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.0x50.0 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥743.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-17
Size(mm)：
50.0x50.0
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.0x72.0 | 1.5 | 50R/50T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥937.50 | 3-4天 | |||
|
No.：
镀铝点阵分光片-18
Size(mm)：
50.0x72.0
Thickness(mm)：
1.5
Split Ratio：
50R/50T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| φ12.5 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-19
Size(mm)：
φ12.5
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| 12.5x12.5 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-20
Size(mm)：
12.5x12.5
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| 12.5x17.5 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥231.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-21
Size(mm)：
12.5x17.5
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥231.25
货期：
3-4天
|
||||||||||
| φ25.0 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥293.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-22
Size(mm)：
φ25.0
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 25.0x25.0 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥293.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-23
Size(mm)：
25.0x25.0
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 25.0x36.0 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥406.25 | 3-4天 | |||
|
No.：
镀铝点阵分光片-24
Size(mm)：
25.0x36.0
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥406.25
货期：
3-4天
|
||||||||||
| φ50.0 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥743.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-25
Size(mm)：
φ50.0
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.0x50.0 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥743.75 | 3-4天 | |||
|
No.：
镀铝点阵分光片-26
Size(mm)：
50.0x50.0
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.0x72.0 | 1.5 | 70R/30T ±5%@350~2000nm | >5mm | AOI=45° | Aluminum, Dia.0.25mm array | ￥937.50 | 3-4天 | |||
|
No.：
镀铝点阵分光片-27
Size(mm)：
50.0x72.0
Thickness(mm)：
1.5
Split Ratio：
70R/30T ±5%@350~2000nm
Min. Beam Diameter：
>5mm
Coating Design：
AOI=45°
Coating：
Aluminum, Dia.0.25mm array
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
曲线
