产品说明
宽带椭圆形分光平片（Broadband Elliptical Plate Beamsplitters）采用椭圆形外轮廓设计，通常以45°入射角安装于光路中，使其沿入射光束方向的有效通光区域接近圆形，便于与圆形光束及光学镜筒配合使用，有助于节省安装空间。分光片前表面镀有宽带分光膜，可将入射光束按照一定的光强比例分为反射光和透射光两部分；后表面通常镀有增透膜（AR Coating），以减少背面反射产生的杂散光和鬼像，提高光学系统的使用性能。
该系列产品具有结构紧凑、重量轻、安装方便等特点，可在指定的较宽波长范围内实现分光，广泛应用于光学仪器、激光系统、光谱分析、生化检测及医疗光电设备等领域。
图知光学提供多种规格的宽带椭圆形分光平片，前表面镀分光膜，后表面可选VIS（可见光）、NIR（近红外）及SWIR（短波红外）增透膜，并支持根据客户需求定制产品尺寸、工作波段及分光比。
使用注意事项：椭圆形分光平片属于精密光学元件，操作时建议佩戴洁净无粉手套或指套，避免直接接触光学表面，防止指纹、油污及灰尘影响反射率和透射率。清洁时应遵循相应镀膜的维护要求，避免损伤膜层。
特别说明：本系列主要针对非偏振光设计，其分光比可能随工作波长、入射角及偏振状态发生变化。对于线偏振光、部分偏振光或其他具有特定偏振状态的光束，如需降低不同偏振分量之间的分光比差异，建议选用消偏振分光棱镜（Non-Polarizing Beamsplitter Cube），并确认其工作波段及偏振性能。

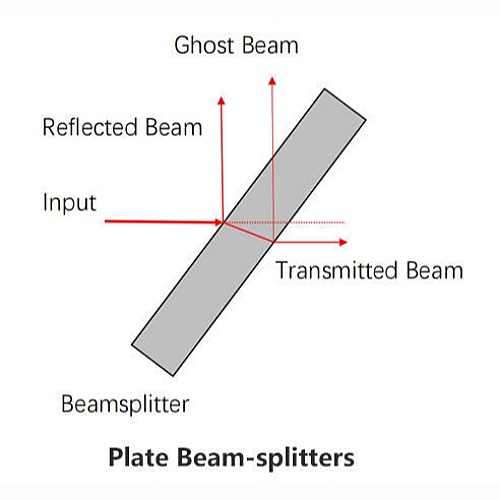

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L (CDGM) | Minor Axis Tolerance: +0.0/-0.1 mm |
| Surface Figure: <λ/4@633 nm | Thickness: 1±0.1 mm |
| Parallelism <30" | Bevel: 0.2~0.5 mm x 45° |
| Surface Quality: 60/40 | Coating: AOI=45° |
| Clear Aperture: 90% | S1: Splitter coating (R/T) 50: 50±10% |
| S2 surface AR coating: Ravg<1%@350~700nm, Ravg<1%@700~1100nm, Ravg<1%@900~1700nm | |
| 展开 | No. | Minor Axis(mm) | TWE | Split Ratio | S1 Split Coating | S2 AR Coating | Coating Design | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| φ12.50 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @350~700nm | AOI=45° | ￥318.75 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-01
Minor Axis(mm)：
φ12.50
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @350~700nm
Coating Design：
AOI=45°
Unit Price：
￥318.75
货期：
3-4天
|
||||||||||
| φ25.00 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @350~700nm | AOI=45° | ￥443.75 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-02
Minor Axis(mm)：
φ25.00
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @350~700nm
Coating Design：
AOI=45°
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| φ50.00 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @350~700nm | AOI=45° | ￥781.25 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-03
Minor Axis(mm)：
φ50.00
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @350~700nm
Coating Design：
AOI=45°
Unit Price：
￥781.25
货期：
3-4天
|
||||||||||
| φ12.50 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @700~1100nm | AOI=45° | ￥318.75 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-04
Minor Axis(mm)：
φ12.50
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @700~1100nm
Coating Design：
AOI=45°
Unit Price：
￥318.75
货期：
3-4天
|
||||||||||
| φ25.00 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @700~1100nm | AOI=45° | ￥443.75 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-05
Minor Axis(mm)：
φ25.00
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @700~1100nm
Coating Design：
AOI=45°
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| φ50.00 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @700~1100nm | AOI=45° | ￥781.25 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-06
Minor Axis(mm)：
φ50.00
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @700~1100nm
Coating Design：
AOI=45°
Unit Price：
￥781.25
货期：
3-4天
|
||||||||||
| φ12.50 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @900~1700nm | AOI=45° | ￥318.75 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-07
Minor Axis(mm)：
φ12.50
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @900~1700nm
Coating Design：
AOI=45°
Unit Price：
￥318.75
货期：
3-4天
|
||||||||||
| φ25.00 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @900~1700nm | AOI=45° | ￥468.75 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-08
Minor Axis(mm)：
φ25.00
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @900~1700nm
Coating Design：
AOI=45°
Unit Price：
￥468.75
货期：
3-4天
|
||||||||||
| φ50.00 | <λ/4@633nm | 50R/50T | R/T= 50:50±10% (ave) | Ravg<1% @900~1700nm | AOI=45° | ￥812.50 | 3-4天 | |||
|
No.：
宽带椭圆分光平片-09
Minor Axis(mm)：
φ50.00
TWE：
<λ/4@633nm
Split Ratio：
50R/50T
S1 Split Coating：
R/T= 50:50±10% (ave)
S2 AR Coating：
Ravg<1% @900~1700nm
Coating Design：
AOI=45°
Unit Price：
￥812.50
货期：
3-4天
|
||||||||||
