产品说明
K9直角反射镜（K9 Right Angle Mirror）采用等腰直角三棱柱结构，以斜面的外表面作为反射面。其结构便于安装和定位，可使反射面与安装基准面形成45°或90°的几何关系，适用于光束90°转向、光路折叠、光束偏移及光学成像系统等应用。
产品采用精退火H-K9L光学玻璃作为基底，具有良好的光学均匀性、较低的气泡和杂质含量，以及较好的机械稳定性。H-K9L在可见光及近红外波段具有良好的透过性能，可满足多种精密光学系统的使用需求。
图知光学提供多种反射膜的K9直角反射镜，包括保护性铝膜、紫外保护性铝膜、保护性银膜、保护性金膜及介质高反膜，可根据工作波长、反射率和应用环境选择。与常规平板反射镜相比，直角反射镜具有稳定的几何基准，安装定位更加方便，有利于提高光学系统的装调效率和结构稳定性。
使用注意事项：K9直角反射镜属于精密光学元件，操作时建议佩戴洁净无粉手套，避免直接接触反射面。对于金属镀膜产品，应避免擦拭镜面，以防损伤镀膜。建议在清洁、干燥、温度稳定的环境中使用和保存。

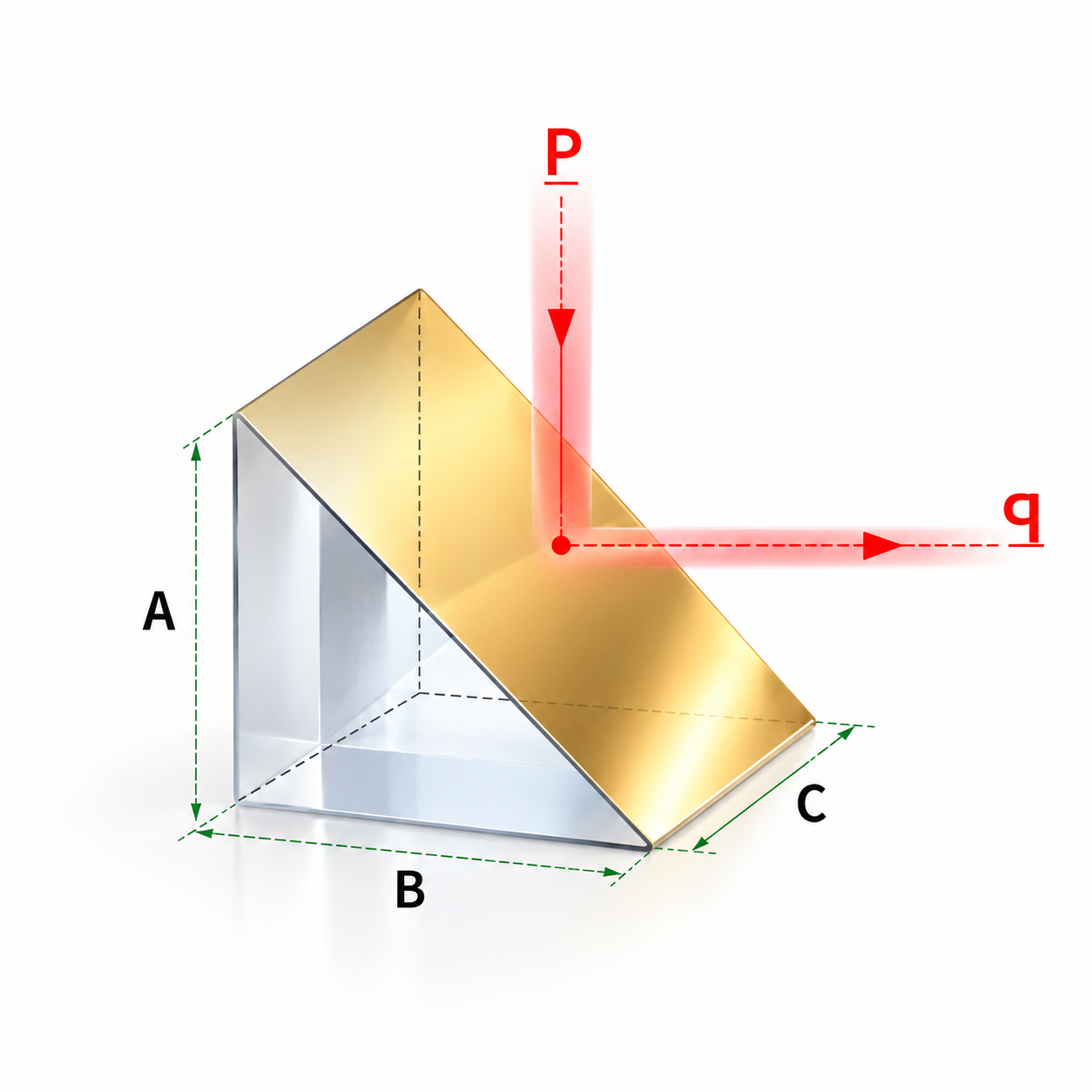

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L(CDGM) | Angle Tolerance: ±30" |
| Dimension Tolerance: ±0.1 mm | Pyramid Error: <10' |
| Surface Irregularity: λ/4@633 nm | Bevel: <0.2 mm x 45° |
| Surface Quality: 60/40 | Coating: Protected Aluminium, UV Aluminium, Protected Silver, Protected gold, AOI=45°@400-800nm, AOI=45°@750-1250nm |
| 展开 | No. | A=B=C(mm) | Surface figure | Pyramid error | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 5x5x5 | λ/4@633nm | <10′ | Protected Aluminium | ￥187.50 | 3-4天 | |||
|
No.：
K9直角反射镜-01
A=B=C(mm)：
5x5x5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥187.50
货期：
3-4天
|
||||||||
| 10x10x10 | λ/4@633nm | <10′ | Protected Aluminium | ￥212.50 | 3-4天 | |||
|
No.：
K9直角反射镜-02
A=B=C(mm)：
10x10x10
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥212.50
货期：
3-4天
|
||||||||
| 12.5x12.5x12.5 | λ/4@633nm | <10′ | Protected Aluminium | ￥225.00 | 3-4天 | |||
|
No.：
K9直角反射镜-03
A=B=C(mm)：
12.5x12.5x12.5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥225.00
货期：
3-4天
|
||||||||
| 15x15x15 | λ/4@633nm | <10′ | Protected Aluminium | ￥250.00 | 3-4天 | |||
|
No.：
K9直角反射镜-04
A=B=C(mm)：
15x15x15
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥250.00
货期：
3-4天
|
||||||||
| 20x20x20 | λ/4@633nm | <10′ | Protected Aluminium | ￥250.00 | 3-4天 | |||
|
No.：
K9直角反射镜-05
A=B=C(mm)：
20x20x20
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥250.00
货期：
3-4天
|
||||||||
| 25x25x25 | λ/4@633nm | <10′ | Protected Aluminium | ￥300.00 | 3-4天 | |||
|
No.：
K9直角反射镜-06
A=B=C(mm)：
25x25x25
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥300.00
货期：
3-4天
|
||||||||
| 30x30x30 | λ/4@633nm | <10′ | Protected Aluminium | ￥393.75 | 3-4天 | |||
|
No.：
K9直角反射镜-07
A=B=C(mm)：
30x30x30
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥393.75
货期：
3-4天
|
||||||||
| 40x40x40 | λ/4@633nm | <10′ | Protected Aluminium | ￥612.50 | 3-4天 | |||
|
No.：
K9直角反射镜-08
A=B=C(mm)：
40x40x40
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥612.50
货期：
3-4天
|
||||||||
| 50x50x50 | λ/4@633nm | <10′ | Protected Aluminium | ￥806.25 | 3-4天 | |||
|
No.：
K9直角反射镜-09
A=B=C(mm)：
50x50x50
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Aluminium
Unit Price：
￥806.25
货期：
3-4天
|
||||||||
| 5x5x5 | λ/4@633nm | <10′ | UV Aluminium | ￥187.50 | 3-4天 | |||
|
No.：
K9直角反射镜-10
A=B=C(mm)：
5x5x5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥187.50
货期：
3-4天
|
||||||||
| 10x10x10 | λ/4@633nm | <10′ | UV Aluminium | ￥212.50 | 3-4天 | |||
|
No.：
K9直角反射镜-11
A=B=C(mm)：
10x10x10
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥212.50
货期：
3-4天
|
||||||||
| 12.5x12.5x12.5 | λ/4@633nm | <10′ | UV Aluminium | ￥225.00 | 3-4天 | |||
|
No.：
K9直角反射镜-12
A=B=C(mm)：
12.5x12.5x12.5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥225.00
货期：
3-4天
|
||||||||
| 15x15x15 | λ/4@633nm | <10′ | UV Aluminium | ￥250.00 | 3-4天 | |||
|
No.：
K9直角反射镜-13
A=B=C(mm)：
15x15x15
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥250.00
货期：
3-4天
|
||||||||
| 20x20x20 | λ/4@633nm | <10′ | UV Aluminium | ￥250.00 | 3-4天 | |||
|
No.：
K9直角反射镜-14
A=B=C(mm)：
20x20x20
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥250.00
货期：
3-4天
|
||||||||
| 25x25x25 | λ/4@633nm | <10′ | UV Aluminium | ￥300.00 | 3-4天 | |||
|
No.：
K9直角反射镜-15
A=B=C(mm)：
25x25x25
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥300.00
货期：
3-4天
|
||||||||
| 30x30x30 | λ/4@633nm | <10′ | UV Aluminium | ￥393.75 | 3-4天 | |||
|
No.：
K9直角反射镜-16
A=B=C(mm)：
30x30x30
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥393.75
货期：
3-4天
|
||||||||
| 40x40x40 | λ/4@633nm | <10′ | UV Aluminium | ￥612.50 | 3-4天 | |||
|
No.：
K9直角反射镜-17
A=B=C(mm)：
40x40x40
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥612.50
货期：
3-4天
|
||||||||
| 50x50x50 | λ/4@633nm | <10′ | UV Aluminium | ￥806.25 | 3-4天 | |||
|
No.：
K9直角反射镜-18
A=B=C(mm)：
50x50x50
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
UV Aluminium
Unit Price：
￥806.25
货期：
3-4天
|
||||||||
| 5x5x5 | λ/4@633nm | <10′ | Protected Silver | ￥206.25 | 3-4天 | |||
|
No.：
K9直角反射镜-19
A=B=C(mm)：
5x5x5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥206.25
货期：
3-4天
|
||||||||
| 10x10x10 | λ/4@633nm | <10′ | Protected Silver | ￥231.25 | 3-4天 | |||
|
No.：
K9直角反射镜-20
A=B=C(mm)：
10x10x10
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| 12.5x12.5x12.5 | λ/4@633nm | <10′ | Protected Silver | ￥243.75 | 3-4天 | |||
|
No.：
K9直角反射镜-21
A=B=C(mm)：
12.5x12.5x12.5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥243.75
货期：
3-4天
|
||||||||
| 15x15x15 | λ/4@633nm | <10′ | Protected Silver | ￥268.75 | 3-4天 | |||
|
No.：
K9直角反射镜-22
A=B=C(mm)：
15x15x15
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| 20x20x20 | λ/4@633nm | <10′ | Protected Silver | ￥268.75 | 3-4天 | |||
|
No.：
K9直角反射镜-23
A=B=C(mm)：
20x20x20
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| 25x25x25 | λ/4@633nm | <10′ | Protected Silver | ￥318.75 | 3-4天 | |||
|
No.：
K9直角反射镜-24
A=B=C(mm)：
25x25x25
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥318.75
货期：
3-4天
|
||||||||
| 30x30x30 | λ/4@633nm | <10′ | Protected Silver | ￥406.25 | 3-4天 | |||
|
No.：
K9直角反射镜-25
A=B=C(mm)：
30x30x30
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥406.25
货期：
3-4天
|
||||||||
| 40x40x40 | λ/4@633nm | <10′ | Protected Silver | ￥662.50 | 3-4天 | |||
|
No.：
K9直角反射镜-26
A=B=C(mm)：
40x40x40
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥662.50
货期：
3-4天
|
||||||||
| 50x50x50 | λ/4@633nm | <10′ | Protected Silver | ￥843.75 | 3-4天 | |||
|
No.：
K9直角反射镜-27
A=B=C(mm)：
50x50x50
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected Silver
Unit Price：
￥843.75
货期：
3-4天
|
||||||||
| 5x5x5 | λ/4@633nm | <10′ | Protected gold | ￥243.75 | 3-4天 | |||
|
No.：
K9直角反射镜-28
A=B=C(mm)：
5x5x5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥243.75
货期：
3-4天
|
||||||||
| 10x10x10 | λ/4@633nm | <10′ | Protected gold | ￥268.75 | 3-4天 | |||
|
No.：
K9直角反射镜-29
A=B=C(mm)：
10x10x10
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| 12.5x12.5x12.5 | λ/4@633nm | <10′ | Protected gold | ￥281.25 | 3-4天 | |||
|
No.：
K9直角反射镜-30
A=B=C(mm)：
12.5x12.5x12.5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥281.25
货期：
3-4天
|
||||||||
| 15x15x15 | λ/4@633nm | <10′ | Protected gold | ￥306.25 | 3-4天 | |||
|
No.：
K9直角反射镜-31
A=B=C(mm)：
15x15x15
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥306.25
货期：
3-4天
|
||||||||
| 20x20x20 | λ/4@633nm | <10′ | Protected gold | ￥306.25 | 3-4天 | |||
|
No.：
K9直角反射镜-32
A=B=C(mm)：
20x20x20
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥306.25
货期：
3-4天
|
||||||||
| 25x25x25 | λ/4@633nm | <10′ | Protected gold | ￥381.25 | 3-4天 | |||
|
No.：
K9直角反射镜-33
A=B=C(mm)：
25x25x25
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥381.25
货期：
3-4天
|
||||||||
| 30x30x30 | λ/4@633nm | <10′ | Protected gold | ￥468.75 | 3-4天 | |||
|
No.：
K9直角反射镜-34
A=B=C(mm)：
30x30x30
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥468.75
货期：
3-4天
|
||||||||
| 40x40x40 | λ/4@633nm | <10′ | Protected gold | ￥700.00 | 3-4天 | |||
|
No.：
K9直角反射镜-35
A=B=C(mm)：
40x40x40
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥700.00
货期：
3-4天
|
||||||||
| 50x50x50 | λ/4@633nm | <10′ | Protected gold | ￥881.25 | 3-4天 | |||
|
No.：
K9直角反射镜-36
A=B=C(mm)：
50x50x50
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
Protected gold
Unit Price：
￥881.25
货期：
3-4天
|
||||||||
| 5x5x5 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥243.75 | 3-4天 | |||
|
No.：
K9直角反射镜-37
A=B=C(mm)：
5x5x5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥243.75
货期：
3-4天
|
||||||||
| 10x10x10 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥268.75 | 3-4天 | |||
|
No.：
K9直角反射镜-38
A=B=C(mm)：
10x10x10
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| 12.5x12.5x12.5 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥281.25 | 3-4天 | |||
|
No.：
K9直角反射镜-39
A=B=C(mm)：
12.5x12.5x12.5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥281.25
货期：
3-4天
|
||||||||
| 15x15x15 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥306.25 | 3-4天 | |||
|
No.：
K9直角反射镜-40
A=B=C(mm)：
15x15x15
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥306.25
货期：
3-4天
|
||||||||
| 20x20x20 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥306.25 | 3-4天 | |||
|
No.：
K9直角反射镜-41
A=B=C(mm)：
20x20x20
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥306.25
货期：
3-4天
|
||||||||
| 25x25x25 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥381.25 | 3-4天 | |||
|
No.：
K9直角反射镜-42
A=B=C(mm)：
25x25x25
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥381.25
货期：
3-4天
|
||||||||
| 30x30x30 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥468.75 | 3-4天 | |||
|
No.：
K9直角反射镜-43
A=B=C(mm)：
30x30x30
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥468.75
货期：
3-4天
|
||||||||
| 40x40x40 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥700.00 | 3-4天 | |||
|
No.：
K9直角反射镜-44
A=B=C(mm)：
40x40x40
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥700.00
货期：
3-4天
|
||||||||
| 50x50x50 | λ/4@633nm | <10′ | AOI=45°@400-800nm | ￥881.25 | 3-4天 | |||
|
No.：
K9直角反射镜-45
A=B=C(mm)：
50x50x50
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@400-800nm
Unit Price：
￥881.25
货期：
3-4天
|
||||||||
| 5x5x5 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥243.75 | 3-4天 | |||
|
No.：
K9直角反射镜-46
A=B=C(mm)：
5x5x5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥243.75
货期：
3-4天
|
||||||||
| 10x10x10 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥268.75 | 3-4天 | |||
|
No.：
K9直角反射镜-47
A=B=C(mm)：
10x10x10
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| 12.5x12.5x12.5 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥281.25 | 3-4天 | |||
|
No.：
K9直角反射镜-48
A=B=C(mm)：
12.5x12.5x12.5
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥281.25
货期：
3-4天
|
||||||||
| 15x15x15 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥306.25 | 3-4天 | |||
|
No.：
K9直角反射镜-49
A=B=C(mm)：
15x15x15
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥306.25
货期：
3-4天
|
||||||||
| 20x20x20 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥306.25 | 3-4天 | |||
|
No.：
K9直角反射镜-50
A=B=C(mm)：
20x20x20
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥306.25
货期：
3-4天
|
||||||||
| 25x25x25 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥381.25 | 3-4天 | |||
|
No.：
K9直角反射镜-51
A=B=C(mm)：
25x25x25
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥381.25
货期：
3-4天
|
||||||||
| 30x30x30 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥468.75 | 3-4天 | |||
|
No.：
K9直角反射镜-52
A=B=C(mm)：
30x30x30
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥468.75
货期：
3-4天
|
||||||||
| 40x40x40 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥700.00 | 3-4天 | |||
|
No.：
K9直角反射镜-53
A=B=C(mm)：
40x40x40
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥700.00
货期：
3-4天
|
||||||||
| 50x50x50 | λ/4@633nm | <10′ | AOI=45°@750-1250nm | ￥881.25 | 3-4天 | |||
|
No.：
K9直角反射镜-54
A=B=C(mm)：
50x50x50
Surface figure：
λ/4@633nm
Pyramid error：
<10′
Coating：
AOI=45°@750-1250nm
Unit Price：
￥881.25
货期：
3-4天
|
||||||||
曲线
知识点
暂无关联知识点内容。
