产品说明
椭圆反射镜（Elliptical Mirrors）采用平面反射结构，外形轮廓呈椭圆形。当反射镜以45°入射角安装于光路中时，其有效通光孔径可呈圆形，适用于光束90°转向、光路折叠及各类精密光学系统。
图知光学提供未镀膜及多种反射膜的椭圆反射镜，包括保护性铝膜、保护性银膜、保护性金膜和介质高反膜，可根据工作波长及反射率要求选择。其中，熔融石英基底适用于紫外波段应用。
使用注意事项：椭圆反射镜属于精密光学元件，操作时建议佩戴洁净无粉手套，通过磨砂边缘或其他非光学表面夹持，避免直接接触反射面。
对于金属镀膜反射镜，应尽量避免擦拭镜面，以防损伤反射膜层。表面存在灰尘时，可优先使用洁净、干燥的气吹进行非接触式除尘。建议在清洁、干燥的环境中使用和保存，以维持良好的光学性能。

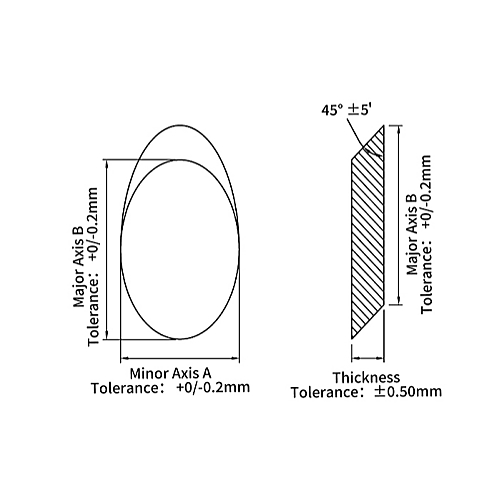

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: Fused Silica | Rear Surface: Fine Ground |
| Surface Figure: λ/10@633 nm | Thickness Tolerance: ±0.5 mm |
| Centration: <1' | Bevel: 0.2~0.5 mm x 45° |
| Surface Quality: 10/5 | Long/Short Axis Diameter Error: +0.0/-0.2mm |
| Coating: Uncoated, AOI=45°@400~800nm, AOI=45°@750~1250nm | |
| 展开 | No. | Major Axis(mm) | Minor Axis(mm) | Thickness(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 17.68 | 12.50 | 6 | Uncoated | ￥218.75 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-01
Major Axis(mm)：
17.68
Minor Axis(mm)：
12.50
Thickness(mm)：
6
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
|
||||||||
| 35.36 | 25.00 | 6 | Uncoated | ￥318.75 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-02
Major Axis(mm)：
35.36
Minor Axis(mm)：
25.00
Thickness(mm)：
6
Coating：
Uncoated
Unit Price：
￥318.75
货期：
3-4天
|
||||||||
| 70.72 | 50.00 | 12.5 | Uncoated | ￥687.50 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-03
Major Axis(mm)：
70.72
Minor Axis(mm)：
50.00
Thickness(mm)：
12.5
Coating：
Uncoated
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| 17.68 | 12.50 | 6 | AOI=45°@400~800nm | ￥437.50 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-04
Major Axis(mm)：
17.68
Minor Axis(mm)：
12.50
Thickness(mm)：
6
Coating：
AOI=45°@400~800nm
Unit Price：
￥437.50
货期：
3-4天
|
||||||||
| 35.36 | 25.00 | 6 | AOI=45°@400~800nm | ￥725.00 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-05
Major Axis(mm)：
35.36
Minor Axis(mm)：
25.00
Thickness(mm)：
6
Coating：
AOI=45°@400~800nm
Unit Price：
￥725.00
货期：
3-4天
|
||||||||
| 70.72 | 50.00 | 12.5 | AOI=45°@400~800nm | ￥1225.00 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-06
Major Axis(mm)：
70.72
Minor Axis(mm)：
50.00
Thickness(mm)：
12.5
Coating：
AOI=45°@400~800nm
Unit Price：
￥1225.00
货期：
3-4天
|
||||||||
| 17.68 | 12.50 | 6 | AOI=45°@750~1250nm | ￥437.50 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-07
Major Axis(mm)：
17.68
Minor Axis(mm)：
12.50
Thickness(mm)：
6
Coating：
AOI=45°@750~1250nm
Unit Price：
￥437.50
货期：
3-4天
|
||||||||
| 35.36 | 25.00 | 6 | AOI=45°@750~1250nm | ￥725.00 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-08
Major Axis(mm)：
35.36
Minor Axis(mm)：
25.00
Thickness(mm)：
6
Coating：
AOI=45°@750~1250nm
Unit Price：
￥725.00
货期：
3-4天
|
||||||||
| 70.72 | 50.00 | 12.5 | AOI=45°@750~1250nm | ￥1225.00 | 3-4天 | |||
|
No.：
熔融石英椭圆反射镜-09
Major Axis(mm)：
70.72
Minor Axis(mm)：
50.00
Thickness(mm)：
12.5
Coating：
AOI=45°@750~1250nm
Unit Price：
￥1225.00
货期：
3-4天
|
||||||||
