产品说明
椭圆反射镜（Elliptical Mirrors）采用平面反射结构，外形轮廓呈椭圆形。当反射镜以45°入射角安装于光路中时，其有效通光孔径可呈圆形，适用于光束90°转向、光路折叠及各类精密光学系统。
图知光学提供未镀膜及多种反射膜的椭圆反射镜，包括保护性铝膜、保护性银膜、保护性金膜和介质高反膜，可根据工作波长及反射率要求选择。其中，熔融石英基底适用于紫外波段应用。
使用注意事项：椭圆反射镜属于精密光学元件，操作时建议佩戴洁净无粉手套，通过磨砂边缘或其他非光学表面夹持，避免直接接触反射面。
对于金属镀膜反射镜，应尽量避免擦拭镜面，以防损伤反射膜层。表面存在灰尘时，可优先使用洁净、干燥的气吹进行非接触式除尘。建议在清洁、干燥的环境中使用和保存，以维持良好的光学性能。

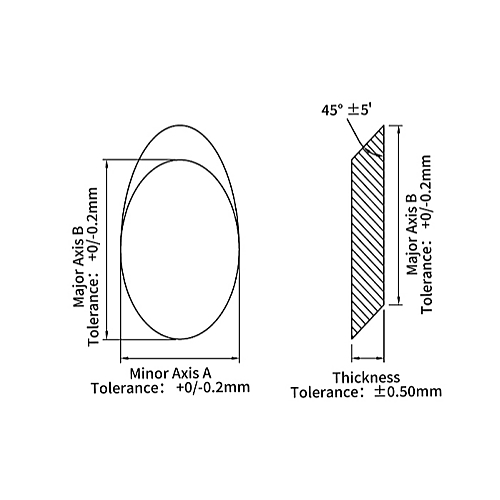

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L(CDGM) | Surface Figure: λ/10@633 nm |
| Thickness Tolerance: ±0.5 mm | Centration: <1' |
| Bevel: 0.2~0.5 mm x 45° | Surface Quality: 10/5 |
| Long/Short Axis Diameter Error: +0.0/-0.2 mm | Rear Surface: Fine Ground |
| Coating: Uncoated, Protected Aluminium, Protected Silver, Protected Gold | |
| 展开 | No. | Major Axis(mm) | Minor Axis(mm) | Thickness(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 17.68 | 12.50 | 6 | Uncoated | ￥168.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-01
Major Axis(mm)：
17.68
Minor Axis(mm)：
12.50
Thickness(mm)：
6
Coating：
Uncoated
Unit Price：
￥168.75
货期：
3-4天
|
||||||||
| 35.36 | 25.00 | 6 | Uncoated | ￥268.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-02
Major Axis(mm)：
35.36
Minor Axis(mm)：
25.00
Thickness(mm)：
6
Coating：
Uncoated
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| 50.92 | 36.00 | 12.5 | Uncoated | ￥368.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-03
Major Axis(mm)：
50.92
Minor Axis(mm)：
36.00
Thickness(mm)：
12.5
Coating：
Uncoated
Unit Price：
￥368.75
货期：
3-4天
|
||||||||
| 65.06 | 46.00 | 12.5 | Uncoated | ￥493.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-04
Major Axis(mm)：
65.06
Minor Axis(mm)：
46.00
Thickness(mm)：
12.5
Coating：
Uncoated
Unit Price：
￥493.75
货期：
3-4天
|
||||||||
| 70.72 | 50.00 | 12.5 | Uncoated | ￥518.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-05
Major Axis(mm)：
70.72
Minor Axis(mm)：
50.00
Thickness(mm)：
12.5
Coating：
Uncoated
Unit Price：
￥518.75
货期：
3-4天
|
||||||||
| 90.52 | 64.00 | 12.5 | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-06
Major Axis(mm)：
90.52
Minor Axis(mm)：
64.00
Thickness(mm)：
12.5
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||
| 99.01 | 70.00 | 12.5 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-07
Major Axis(mm)：
99.01
Minor Axis(mm)：
70.00
Thickness(mm)：
12.5
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| 113.15 | 80.00 | 20 | Uncoated | ￥1187.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-08
Major Axis(mm)：
113.15
Minor Axis(mm)：
80.00
Thickness(mm)：
20
Coating：
Uncoated
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 17.68 | 12.50 | 6 | Protected Aluminium | ￥187.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-09
Major Axis(mm)：
17.68
Minor Axis(mm)：
12.50
Thickness(mm)：
6
Coating：
Protected Aluminium
Unit Price：
￥187.50
货期：
3-4天
|
||||||||
| 35.36 | 25.00 | 6 | Protected Aluminium | ￥312.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-10
Major Axis(mm)：
35.36
Minor Axis(mm)：
25.00
Thickness(mm)：
6
Coating：
Protected Aluminium
Unit Price：
￥312.50
货期：
3-4天
|
||||||||
| 50.92 | 36.00 | 12.5 | Protected Aluminium | ￥418.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-11
Major Axis(mm)：
50.92
Minor Axis(mm)：
36.00
Thickness(mm)：
12.5
Coating：
Protected Aluminium
Unit Price：
￥418.75
货期：
3-4天
|
||||||||
| 65.06 | 46.00 | 12.5 | Protected Aluminium | ￥562.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-12
Major Axis(mm)：
65.06
Minor Axis(mm)：
46.00
Thickness(mm)：
12.5
Coating：
Protected Aluminium
Unit Price：
￥562.50
货期：
3-4天
|
||||||||
| 70.72 | 50.00 | 12.5 | Protected Aluminium | ￥587.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-13
Major Axis(mm)：
70.72
Minor Axis(mm)：
50.00
Thickness(mm)：
12.5
Coating：
Protected Aluminium
Unit Price：
￥587.50
货期：
3-4天
|
||||||||
| 90.52 | 64.00 | 12.5 | Protected Aluminium | ￥906.25 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-14
Major Axis(mm)：
90.52
Minor Axis(mm)：
64.00
Thickness(mm)：
12.5
Coating：
Protected Aluminium
Unit Price：
￥906.25
货期：
3-4天
|
||||||||
| 99.01 | 70.00 | 12.5 | Protected Aluminium | ￥1062.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-15
Major Axis(mm)：
99.01
Minor Axis(mm)：
70.00
Thickness(mm)：
12.5
Coating：
Protected Aluminium
Unit Price：
￥1062.50
货期：
3-4天
|
||||||||
| 113.15 | 80.00 | 20 | Protected Aluminium | ￥1312.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-16
Major Axis(mm)：
113.15
Minor Axis(mm)：
80.00
Thickness(mm)：
20
Coating：
Protected Aluminium
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||
| 17.68 | 12.50 | 6 | Protected Silver | ￥206.25 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-17
Major Axis(mm)：
17.68
Minor Axis(mm)：
12.50
Thickness(mm)：
6
Coating：
Protected Silver
Unit Price：
￥206.25
货期：
3-4天
|
||||||||
| 35.36 | 25.00 | 6 | Protected Silver | ￥331.25 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-18
Major Axis(mm)：
35.36
Minor Axis(mm)：
25.00
Thickness(mm)：
6
Coating：
Protected Silver
Unit Price：
￥331.25
货期：
3-4天
|
||||||||
| 50.92 | 36.00 | 12.5 | Protected Silver | ￥468.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-19
Major Axis(mm)：
50.92
Minor Axis(mm)：
36.00
Thickness(mm)：
12.5
Coating：
Protected Silver
Unit Price：
￥468.75
货期：
3-4天
|
||||||||
| 65.06 | 46.00 | 12.5 | Protected Silver | ￥593.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-20
Major Axis(mm)：
65.06
Minor Axis(mm)：
46.00
Thickness(mm)：
12.5
Coating：
Protected Silver
Unit Price：
￥593.75
货期：
3-4天
|
||||||||
| 70.72 | 50.00 | 12.5 | Protected Silver | ￥618.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-21
Major Axis(mm)：
70.72
Minor Axis(mm)：
50.00
Thickness(mm)：
12.5
Coating：
Protected Silver
Unit Price：
￥618.75
货期：
3-4天
|
||||||||
| 90.52 | 64.00 | 12.5 | Protected Silver | ￥937.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-22
Major Axis(mm)：
90.52
Minor Axis(mm)：
64.00
Thickness(mm)：
12.5
Coating：
Protected Silver
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| 99.01 | 70.00 | 12.5 | Protected Silver | ￥1062.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-23
Major Axis(mm)：
99.01
Minor Axis(mm)：
70.00
Thickness(mm)：
12.5
Coating：
Protected Silver
Unit Price：
￥1062.50
货期：
3-4天
|
||||||||
| 113.15 | 80.00 | 20 | Protected Silver | ￥1375.00 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-24
Major Axis(mm)：
113.15
Minor Axis(mm)：
80.00
Thickness(mm)：
20
Coating：
Protected Silver
Unit Price：
￥1375.00
货期：
3-4天
|
||||||||
| 17.68 | 12.50 | 6 | Protected Gold | ￥256.25 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-25
Major Axis(mm)：
17.68
Minor Axis(mm)：
12.50
Thickness(mm)：
6
Coating：
Protected Gold
Unit Price：
￥256.25
货期：
3-4天
|
||||||||
| 35.36 | 25.00 | 6 | Protected Gold | ￥418.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-26
Major Axis(mm)：
35.36
Minor Axis(mm)：
25.00
Thickness(mm)：
6
Coating：
Protected Gold
Unit Price：
￥418.75
货期：
3-4天
|
||||||||
| 50.92 | 36.00 | 12.5 | Protected Gold | ￥718.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-27
Major Axis(mm)：
50.92
Minor Axis(mm)：
36.00
Thickness(mm)：
12.5
Coating：
Protected Gold
Unit Price：
￥718.75
货期：
3-4天
|
||||||||
| 65.06 | 46.00 | 12.5 | Protected Gold | ￥1062.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-28
Major Axis(mm)：
65.06
Minor Axis(mm)：
46.00
Thickness(mm)：
12.5
Coating：
Protected Gold
Unit Price：
￥1062.50
货期：
3-4天
|
||||||||
| 70.72 | 50.00 | 12.5 | Protected Gold | ￥1281.25 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-29
Major Axis(mm)：
70.72
Minor Axis(mm)：
50.00
Thickness(mm)：
12.5
Coating：
Protected Gold
Unit Price：
￥1281.25
货期：
3-4天
|
||||||||
| 90.52 | 64.00 | 12.5 | Protected Gold | ￥2218.75 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-30
Major Axis(mm)：
90.52
Minor Axis(mm)：
64.00
Thickness(mm)：
12.5
Coating：
Protected Gold
Unit Price：
￥2218.75
货期：
3-4天
|
||||||||
| 99.01 | 70.00 | 12.5 | Protected Gold | ￥2381.25 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-31
Major Axis(mm)：
99.01
Minor Axis(mm)：
70.00
Thickness(mm)：
12.5
Coating：
Protected Gold
Unit Price：
￥2381.25
货期：
3-4天
|
||||||||
| 113.15 | 80.00 | 20 | Protected Gold | ￥3062.50 | 3-4天 | |||
|
No.：
K9金属膜椭圆反射镜-32
Major Axis(mm)：
113.15
Minor Axis(mm)：
80.00
Thickness(mm)：
20
Coating：
Protected Gold
Unit Price：
￥3062.50
货期：
3-4天
|
||||||||
