产品说明
宽带介质平面反射镜（Broadband Dielectric Flat Mirrors）采用高品质紫外熔融石英作为基底，经过精密研磨与抛光，并通过真空镀膜工艺沉积多层高、低折射率介质薄膜制成。利用多层介质膜的光学干涉效应，在设计波段内实现高反射率和较宽的反射光谱范围，适用于高精度、高效率的激光及光学系统。
与传统金属镀膜反射镜相比，宽带介质反射镜在特定设计波段内通常具有更高的反射率和更低的吸收损耗，部分产品反射率可达到R≥99%，有助于减少光学系统中的能量损失，提高光束传输效率。经过优化的多层介质膜系还可兼顾S偏振光和P偏振光的反射性能，满足多波长光束转折及宽光谱反射需求。
高品质熔融石英基底具有低热膨胀系数、良好的热稳定性及优异的光学均匀性，结合高精度表面加工和致密介质镀膜，可实现较低的散射损耗和较小的反射波前畸变。采用适当镀膜工艺的产品还具有良好的环境稳定性及较高的激光损伤阈值，适用于对光束质量、反射效率和长期稳定性要求较高的应用场景。
定制服务： 图知光学可根据客户需求提供不同尺寸、厚度、表面面形精度及反射波段的宽带介质平面反射镜，并可针对特定工作波长、入射角、偏振状态及激光功率要求进行镀膜设计与定制。
使用及储存注意事项： 建议佩戴洁净手套，通过镜片边缘或非光学表面拿取，避免直接接触镀膜面。清洁时优先使用洁净、无油气吹清除浮尘，避免使用未经确认兼容性的清洁溶剂或直接擦拭。产品应存放于清洁、干燥的环境中，避免划伤、污染及剧烈温度变化。

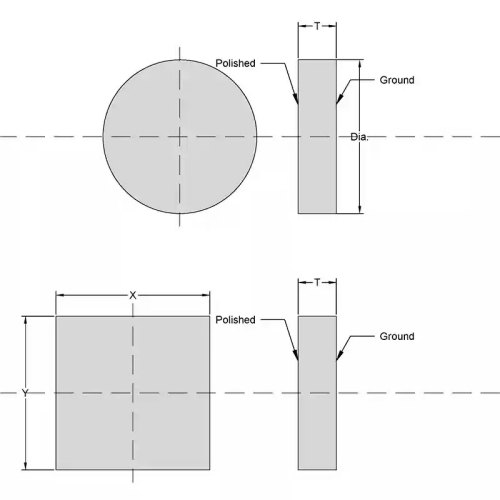

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: Fused silica | Surface Figure: λ/10@633 nm |
| Parallelism: <3' | Reflective Surface quality: 10/5 |
| Rear Surface: Fine Ground | Dimension Tolerance: +0.0/-0.1 mm |
| Thickness Tolerance: ±0.2 mm | Bevel: 0.2~0.5 mm x 45° |
| Coating: AOI=0°@350-400nm , AOI=0°@400-800nm , AOI=0°@750-1250nm, AOI=0°@1200-1800nm | |
| 展开 | No. | Size(mm) | Thickness(mm) | Surface figure | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| φ5.00 | 2 | λ/10@633nm | AOI=0°@350-400nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-01
Size(mm)：
φ5.00
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ6.30 | 2 | λ/10@633nm | AOI=0°@350-400nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-02
Size(mm)：
φ6.30
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ10.00 | 2 | λ/10@633nm | AOI=0°@350-400nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-03
Size(mm)：
φ10.00
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ12.50 | 6 | λ/10@633nm | AOI=0°@350-400nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-04
Size(mm)：
φ12.50
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| 12.50x12.50 | 6 | λ/10@633nm | AOI=0°@350-400nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-05
Size(mm)：
12.50x12.50
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ20.00 | 6 | λ/10@633nm | AOI=0°@350-400nm | ￥268.75 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-06
Size(mm)：
φ20.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| φ25.00 | 6 | λ/10@633nm | AOI=0°@350-400nm | ￥418.75 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-07
Size(mm)：
φ25.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥418.75
货期：
3-4天
|
||||||||
| 25.00x25.00 | 6 | λ/10@633nm | AOI=0°@350-400nm | ￥562.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-08
Size(mm)：
25.00x25.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥562.50
货期：
3-4天
|
||||||||
| φ30.00 | 10 | λ/10@633nm | AOI=0°@350-400nm | ￥687.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-09
Size(mm)：
φ30.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| φ38.00 | 10 | λ/10@633nm | AOI=0°@350-400nm | ￥937.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-10
Size(mm)：
φ38.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| φ50.00 | 10 | λ/10@633nm | AOI=0°@350-400nm | ￥1187.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-11
Size(mm)：
φ50.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 50.00x50.00 | 10 | λ/10@633nm | AOI=0°@350-400nm | ￥1187.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-12
Size(mm)：
50.00x50.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@350-400nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| φ5.00 | 2 | λ/10@633nm | AOI=0°@400-800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-13
Size(mm)：
φ5.00
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ6.30 | 2 | λ/10@633nm | AOI=0°@400-800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-14
Size(mm)：
φ6.30
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ10.00 | 2 | λ/10@633nm | AOI=0°@400-800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-15
Size(mm)：
φ10.00
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ12.50 | 6 | λ/10@633nm | AOI=0°@400-800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-16
Size(mm)：
φ12.50
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| 12.50x12.50 | 6 | λ/10@633nm | AOI=0°@400-800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-17
Size(mm)：
12.50x12.50
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ20.00 | 6 | λ/10@633nm | AOI=0°@400-800nm | ￥268.75 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-18
Size(mm)：
φ20.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| φ25.00 | 6 | λ/10@633nm | AOI=0°@400-800nm | ￥418.75 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-19
Size(mm)：
φ25.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥418.75
货期：
3-4天
|
||||||||
| 25.00x25.00 | 6 | λ/10@633nm | AOI=0°@400-800nm | ￥562.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-20
Size(mm)：
25.00x25.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥562.50
货期：
3-4天
|
||||||||
| φ30.00 | 10 | λ/10@633nm | AOI=0°@400-800nm | ￥687.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-21
Size(mm)：
φ30.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| φ38.00 | 10 | λ/10@633nm | AOI=0°@400-800nm | ￥937.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-22
Size(mm)：
φ38.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| φ50.00 | 10 | λ/10@633nm | AOI=0°@400-800nm | ￥1187.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-23
Size(mm)：
φ50.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 50.00x50.00 | 10 | λ/10@633nm | AOI=0°@400-800nm | ￥1187.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-24
Size(mm)：
50.00x50.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@400-800nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| φ5.00 | 2 | λ/10@633nm | AOI=0°@750-1250nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-25
Size(mm)：
φ5.00
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ6.30 | 2 | λ/10@633nm | AOI=0°@750-1250nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-26
Size(mm)：
φ6.30
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ10.00 | 2 | λ/10@633nm | AOI=0°@750-1250nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-27
Size(mm)：
φ10.00
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ12.50 | 6 | λ/10@633nm | AOI=0°@750-1250nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-28
Size(mm)：
φ12.50
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| 12.50x12.50 | 6 | λ/10@633nm | AOI=0°@750-1250nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-29
Size(mm)：
12.50x12.50
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ20.00 | 6 | λ/10@633nm | AOI=0°@750-1250nm | ￥268.75 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-30
Size(mm)：
φ20.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| φ25.00 | 6 | λ/10@633nm | AOI=0°@750-1250nm | ￥418.75 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-31
Size(mm)：
φ25.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥418.75
货期：
3-4天
|
||||||||
| 25.00x25.00 | 6 | λ/10@633nm | AOI=0°@750-1250nm | ￥562.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-32
Size(mm)：
25.00x25.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥562.50
货期：
3-4天
|
||||||||
| φ30.00 | 10 | λ/10@633nm | AOI=0°@750-1250nm | ￥687.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-33
Size(mm)：
φ30.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| φ38.00 | 10 | λ/10@633nm | AOI=0°@750-1250nm | ￥937.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-34
Size(mm)：
φ38.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| φ50.00 | 10 | λ/10@633nm | AOI=0°@750-1250nm | ￥1187.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-35
Size(mm)：
φ50.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 50.00x50.00 | 10 | λ/10@633nm | AOI=0°@750-1250nm | ￥1187.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-36
Size(mm)：
50.00x50.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@750-1250nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| φ5.00 | 2 | λ/10@633nm | AOI=0°@1200-1800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-37
Size(mm)：
φ5.00
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ6.30 | 2 | λ/10@633nm | AOI=0°@1200-1800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-38
Size(mm)：
φ6.30
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ10.00 | 2 | λ/10@633nm | AOI=0°@1200-1800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-39
Size(mm)：
φ10.00
Thickness(mm)：
2
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ12.50 | 6 | λ/10@633nm | AOI=0°@1200-1800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-40
Size(mm)：
φ12.50
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| 12.50x12.50 | 6 | λ/10@633nm | AOI=0°@1200-1800nm | ￥231.25 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-41
Size(mm)：
12.50x12.50
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥231.25
货期：
3-4天
|
||||||||
| φ20.00 | 6 | λ/10@633nm | AOI=0°@1200-1800nm | ￥268.75 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-42
Size(mm)：
φ20.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||
| φ25.00 | 6 | λ/10@633nm | AOI=0°@1200-1800nm | ￥418.75 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-43
Size(mm)：
φ25.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥418.75
货期：
3-4天
|
||||||||
| 25.00x25.00 | 6 | λ/10@633nm | AOI=0°@1200-1800nm | ￥562.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-44
Size(mm)：
25.00x25.00
Thickness(mm)：
6
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥562.50
货期：
3-4天
|
||||||||
| φ30.00 | 10 | λ/10@633nm | AOI=0°@1200-1800nm | ￥687.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-45
Size(mm)：
φ30.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| φ38.00 | 10 | λ/10@633nm | AOI=0°@1200-1800nm | ￥937.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-46
Size(mm)：
φ38.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| φ50.00 | 10 | λ/10@633nm | AOI=0°@1200-1800nm | ￥1187.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-47
Size(mm)：
φ50.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 50.00x50.00 | 10 | λ/10@633nm | AOI=0°@1200-1800nm | ￥1187.50 | 3-4天 | |||
|
No.：
宽带介质平面反射镜-48
Size(mm)：
50.00x50.00
Thickness(mm)：
10
Surface figure：
λ/10@633nm
Coating：
AOI=0°@1200-1800nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
曲线
知识点
暂无关联知识点内容。
