产品说明
图知光学提供多种规格的高精度楔形棱镜（Wedge Prisms），主要用于光束偏转、光路调整及精密光束指向控制。楔形棱镜利用两个非平行光学表面产生的折射作用，使入射光束按照一定角度发生偏转，实际偏转角度由棱镜楔角、材料折射率及入射角等因素决定。

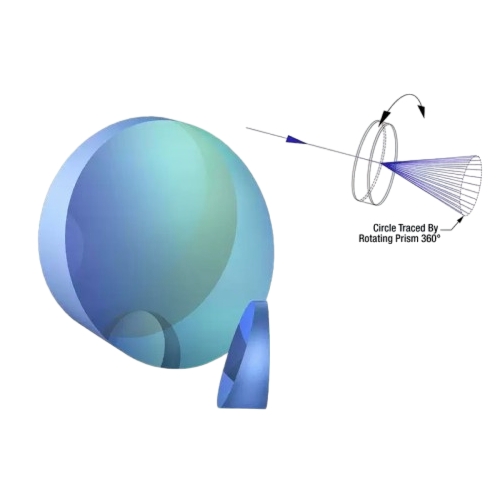

当两片楔形棱镜组合使用时，通过分别旋转棱镜，可以连续调节出射光束的偏转方向和偏转角度，实现一定角度范围内的二维光束指向控制，广泛应用于激光光路校准、精密光学调整、光束扫描及科研实验系统。
楔形结构还能够使前后表面的反射光在空间上分离，有助于减小鬼像及回返反射引起的光学干扰。配合适当的增透镀膜，可进一步降低表面反射损耗，提高光学系统的透射效率。高精度光学表面有助于减小透射波前畸变，满足精密光学系统的应用需求。
产品规格： 图知光学提供精退火H-K9L光学玻璃及紫外熔融石英两种基底材料，标准产品表面面型精度为λ/10 @ 633 nm，可选择未镀膜或UV、VIS、NIR、SWIR等不同波段的增透镀膜，满足紫外、可见光及近红外等不同光学系统的应用需求。
使用注意事项： 楔形棱镜的实际光束偏转角度与工作波长、材料折射率、楔角及安装方向有关。使用时应根据光路要求正确调整棱镜方向，并避免光学表面受到污染、划伤及不当擦拭。

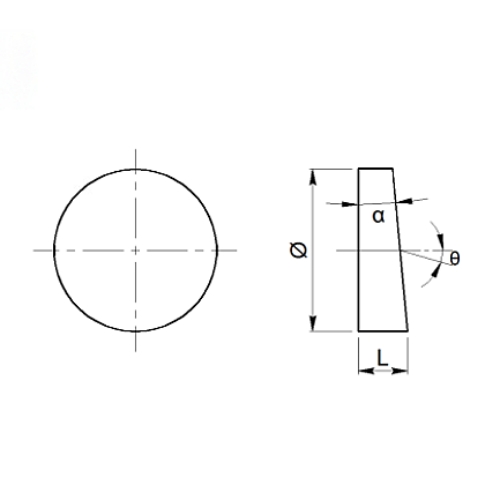

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L (CDGM) | Transmitted Surface Figure: λ/10@633 nm |
| Angle Tolerance: ±30" | Surface Quality: 40/20 |
| Dia. Tolerance: +0.0/-0.1 mm | Thickness Tolerance: ±0.2 mm |
| Bevel: 0.2~0.5 mm x 45° | Coating: See details in the list |
| 展开 | No. | Beam Deflection Angle@633nm | Wedge | Diopter | Dia.(mm) | Thickness(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 0.5° | 0°58' | 0.87 | 25.00 | 3.00 | Uncoated | ￥218.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-01
Beam Deflection Angle@633nm：
0.5°
Wedge：
0°58'
Diopter：
0.87
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
|
||||||||||
| 1.0° | 1°56' | 1.74 | 25.00 | 3.00 | Uncoated | ￥218.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-02
Beam Deflection Angle@633nm：
1.0°
Wedge：
1°56'
Diopter：
1.74
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
|
||||||||||
| 2.0° | 3°52' | 3.49 | 25.00 | 3.00 | Uncoated | ￥218.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-03
Beam Deflection Angle@633nm：
2.0°
Wedge：
3°52'
Diopter：
3.49
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
|
||||||||||
| 4.0° | 7°41' | 7.00 | 25.00 | 3.00 | Uncoated | ￥218.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-04
Beam Deflection Angle@633nm：
4.0°
Wedge：
7°41'
Diopter：
7.00
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
|
||||||||||
| 6.0° | 11°21' | 10.51 | 25.00 | 3.00 | Uncoated | ￥218.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-05
Beam Deflection Angle@633nm：
6.0°
Wedge：
11°21'
Diopter：
10.51
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
|
||||||||||
| 8.0° | 14°51' | 14.05 | 25.00 | 3.00 | Uncoated | ￥218.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-06
Beam Deflection Angle@633nm：
8.0°
Wedge：
14°51'
Diopter：
14.05
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
|
||||||||||
| 10.0° | 18°08' | 17.63 | 25.00 | 3.00 | Uncoated | ￥218.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-07
Beam Deflection Angle@633nm：
10.0°
Wedge：
18°08'
Diopter：
17.63
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
|
||||||||||
| 0.5° | 0°58' | 0.87 | 25.00 | 3.00 | VIS AR @350~700nm | ￥268.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-08
Beam Deflection Angle@633nm：
0.5°
Wedge：
0°58'
Diopter：
0.87
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 1.0° | 1°56' | 1.74 | 25.00 | 3.00 | VIS AR @350~700nm | ￥268.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-09
Beam Deflection Angle@633nm：
1.0°
Wedge：
1°56'
Diopter：
1.74
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 2.0° | 3°52' | 3.49 | 25.00 | 3.00 | VIS AR @350~700nm | ￥268.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-10
Beam Deflection Angle@633nm：
2.0°
Wedge：
3°52'
Diopter：
3.49
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 4.0° | 7°41' | 7.00 | 25.00 | 3.00 | VIS AR @350~700nm | ￥268.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-11
Beam Deflection Angle@633nm：
4.0°
Wedge：
7°41'
Diopter：
7.00
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 6.0° | 11°21' | 10.51 | 25.00 | 3.00 | VIS AR @350~700nm | ￥268.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-12
Beam Deflection Angle@633nm：
6.0°
Wedge：
11°21'
Diopter：
10.51
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 8.0° | 14°51' | 14.05 | 25.00 | 3.00 | VIS AR @350~700nm | ￥268.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-13
Beam Deflection Angle@633nm：
8.0°
Wedge：
14°51'
Diopter：
14.05
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 10.0° | 18°08' | 17.63 | 25.00 | 3.00 | VIS AR @350~700nm | ￥268.75 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-14
Beam Deflection Angle@633nm：
10.0°
Wedge：
18°08'
Diopter：
17.63
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 0.5° | 0°58' | 0.87 | 25.00 | 3.00 | NIR AR @600~1100nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-15
Beam Deflection Angle@633nm：
0.5°
Wedge：
0°58'
Diopter：
0.87
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 1.0° | 1°56' | 1.74 | 25.00 | 3.00 | NIR AR @600~1100nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-16
Beam Deflection Angle@633nm：
1.0°
Wedge：
1°56'
Diopter：
1.74
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 2.0° | 3°52' | 3.49 | 25.00 | 3.00 | NIR AR @600~1100nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-17
Beam Deflection Angle@633nm：
2.0°
Wedge：
3°52'
Diopter：
3.49
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 4.0° | 7°41' | 7.00 | 25.00 | 3.00 | NIR AR @600~1100nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-18
Beam Deflection Angle@633nm：
4.0°
Wedge：
7°41'
Diopter：
7.00
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 6.0° | 11°21' | 10.51 | 25.00 | 3.00 | NIR AR @600~1100nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-19
Beam Deflection Angle@633nm：
6.0°
Wedge：
11°21'
Diopter：
10.51
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 8.0° | 14°51' | 14.05 | 25.00 | 3.00 | NIR AR @600~1100nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-20
Beam Deflection Angle@633nm：
8.0°
Wedge：
14°51'
Diopter：
14.05
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 10.0° | 18°08' | 17.63 | 25.00 | 3.00 | NIR AR @600~1100nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-21
Beam Deflection Angle@633nm：
10.0°
Wedge：
18°08'
Diopter：
17.63
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 0.5° | 0°58' | 0.87 | 25.00 | 3.00 | SWIR AR @900~1700nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-22
Beam Deflection Angle@633nm：
0.5°
Wedge：
0°58'
Diopter：
0.87
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 1.0° | 1°56' | 1.74 | 25.00 | 3.00 | SWIR AR @900~1700nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-23
Beam Deflection Angle@633nm：
1.0°
Wedge：
1°56'
Diopter：
1.74
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 2.0° | 3°52' | 3.49 | 25.00 | 3.00 | SWIR AR @900~1700nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-24
Beam Deflection Angle@633nm：
2.0°
Wedge：
3°52'
Diopter：
3.49
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 4.0° | 7°41' | 7.00 | 25.00 | 3.00 | SWIR AR @900~1700nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-25
Beam Deflection Angle@633nm：
4.0°
Wedge：
7°41'
Diopter：
7.00
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 6.0° | 11°21' | 10.51 | 25.00 | 3.00 | SWIR AR @900~1700nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-26
Beam Deflection Angle@633nm：
6.0°
Wedge：
11°21'
Diopter：
10.51
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 8.0° | 14°51' | 14.05 | 25.00 | 3.00 | SWIR AR @900~1700nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-27
Beam Deflection Angle@633nm：
8.0°
Wedge：
14°51'
Diopter：
14.05
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
| 10.0° | 18°08' | 17.63 | 25.00 | 3.00 | SWIR AR @900~1700nm | ￥287.50 | 3-4天 | |||
|
No.：
H-K9L楔形棱镜-28
Beam Deflection Angle@633nm：
10.0°
Wedge：
18°08'
Diopter：
17.63
Dia.(mm)：
25.00
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥287.50
货期：
3-4天
|
||||||||||
