产品说明
图知光学提供高精度楔形窗口片（Wedged Windows），两个光学表面之间具有30弧分（30′，即0.5°）的楔角。与平行平板窗口片不同，楔形设计能够使前后表面的反射光在空间上分离，有效减弱多次反射引起的干涉效应（Etalon效应），并降低反射光返回激光器所造成的光学反馈，从而有助于提高激光输出的稳定性，减少由反馈引起的功率波动及模式跳变。
楔形窗口片还可用于光束偏转与方向调整。当两个楔形窗口片组合使用时，通过调节其相对旋转角度，可以在一定角度范围内连续控制出射光束的偏转方向和偏转量，适用于激光光路调整、精密光束指向及光学实验系统。
图知光学提供精退火H-K9L光学玻璃及紫外熔融石英两种基底材料，直径范围为Φ12.5–Φ50.8 mm，可选择未镀膜或UV、VIS、NIR、SWIR等不同波段的增透镀膜，以满足紫外、可见光及近红外等不同光学系统的应用需求。
使用注意事项： 楔形窗口片会使透射光束产生一定角度的偏转，实际偏转量与楔角、材料折射率及入射角有关。安装时应注意楔角方向及光束偏移，避免影响系统光轴。对于高功率激光应用，还应结合实际波长、功率密度及镀膜损伤阈值选择合适的产品。

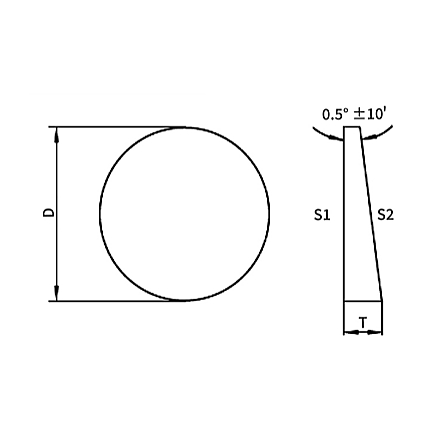

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: UV grade Fused Silica | Surface Figure: λ/10@633 nm |
| Wedge: 30'±10' | Surface Quality: 20/10 |
| Dia. Tolerance: +0.0/-0.1 mm | Thickness Tolerance: ±0.2 mm |
| Bevel: 0.2~0.5 mm x 45° | Coating: See details in the list |
| 展开 | No. | Wedge | Dia.(mm) | Thickness(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 30′±10′ | 12.50 | 3.00 | Uncoated | ￥256.25 | 3-4天 | |||
|
No.：
UVFS楔形窗片-01
Wedge：
30′±10′
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥256.25
货期：
3-4天
|
||||||||
| 30′±10′ | 12.70 | 3.00 | Uncoated | ￥256.25 | 3-4天 | |||
|
No.：
UVFS楔形窗片-02
Wedge：
30′±10′
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥256.25
货期：
3-4天
|
||||||||
| 30′±10′ | 25.00 | 6.00 | Uncoated | ￥418.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-03
Wedge：
30′±10′
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
Uncoated
Unit Price：
￥418.75
货期：
3-4天
|
||||||||
| 30′±10′ | 25.40 | 6.00 | Uncoated | ￥418.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-04
Wedge：
30′±10′
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
Uncoated
Unit Price：
￥418.75
货期：
3-4天
|
||||||||
| 30′±10′ | 38.10 | 10.00 | Uncoated | ￥762.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-05
Wedge：
30′±10′
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
Uncoated
Unit Price：
￥762.50
货期：
3-4天
|
||||||||
| 30′±10′ | 50.00 | 10.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-06
Wedge：
30′±10′
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| 30′±10′ | 50.80 | 10.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-07
Wedge：
30′±10′
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| 30′±10′ | 12.50 | 3.00 | UV AR @250~400nm | ￥318.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-08
Wedge：
30′±10′
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
UV AR @250~400nm
Unit Price：
￥318.75
货期：
3-4天
|
||||||||
| 30′±10′ | 12.70 | 3.00 | UV AR @250~400nm | ￥318.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-09
Wedge：
30′±10′
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
UV AR @250~400nm
Unit Price：
￥318.75
货期：
3-4天
|
||||||||
| 30′±10′ | 25.00 | 6.00 | UV AR @250~400nm | ￥518.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-10
Wedge：
30′±10′
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
UV AR @250~400nm
Unit Price：
￥518.75
货期：
3-4天
|
||||||||
| 30′±10′ | 25.40 | 6.00 | UV AR @250~400nm | ￥518.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-11
Wedge：
30′±10′
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
UV AR @250~400nm
Unit Price：
￥518.75
货期：
3-4天
|
||||||||
| 30′±10′ | 38.10 | 10.00 | UV AR @250~400nm | ￥875.00 | 3-4天 | |||
|
No.：
UVFS楔形窗片-12
Wedge：
30′±10′
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
UV AR @250~400nm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||
| 30′±10′ | 50.00 | 10.00 | UV AR @250~400nm | ￥1068.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-13
Wedge：
30′±10′
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
UV AR @250~400nm
Unit Price：
￥1068.75
货期：
3-4天
|
||||||||
| 30′±10′ | 50.80 | 10.00 | UV AR @250~400nm | ￥1068.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-14
Wedge：
30′±10′
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
UV AR @250~400nm
Unit Price：
￥1068.75
货期：
3-4天
|
||||||||
| 30′±10′ | 12.50 | 3.00 | VIS AR @350~700nm | ￥293.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-15
Wedge：
30′±10′
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥293.75
货期：
3-4天
|
||||||||
| 30′±10′ | 12.70 | 3.00 | VIS AR @350~700nm | ￥293.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-16
Wedge：
30′±10′
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥293.75
货期：
3-4天
|
||||||||
| 30′±10′ | 25.00 | 6.00 | VIS AR @350~700nm | ￥468.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-17
Wedge：
30′±10′
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
VIS AR @350~700nm
Unit Price：
￥468.75
货期：
3-4天
|
||||||||
| 30′±10′ | 25.40 | 6.00 | VIS AR @350~700nm | ￥468.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-18
Wedge：
30′±10′
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
VIS AR @350~700nm
Unit Price：
￥468.75
货期：
3-4天
|
||||||||
| 30′±10′ | 38.10 | 10.00 | VIS AR @350~700nm | ￥825.00 | 3-4天 | |||
|
No.：
UVFS楔形窗片-19
Wedge：
30′±10′
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
VIS AR @350~700nm
Unit Price：
￥825.00
货期：
3-4天
|
||||||||
| 30′±10′ | 50.00 | 10.00 | VIS AR @350~700nm | ￥1006.25 | 3-4天 | |||
|
No.：
UVFS楔形窗片-20
Wedge：
30′±10′
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
VIS AR @350~700nm
Unit Price：
￥1006.25
货期：
3-4天
|
||||||||
| 30′±10′ | 50.80 | 10.00 | VIS AR @350~700nm | ￥1006.25 | 3-4天 | |||
|
No.：
UVFS楔形窗片-21
Wedge：
30′±10′
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
VIS AR @350~700nm
Unit Price：
￥1006.25
货期：
3-4天
|
||||||||
| 30′±10′ | 12.50 | 3.00 | NIR AR @600~1100nm | ￥312.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-22
Wedge：
30′±10′
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥312.50
货期：
3-4天
|
||||||||
| 30′±10′ | 12.70 | 3.00 | NIR AR @600~1100nm | ￥312.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-23
Wedge：
30′±10′
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥312.50
货期：
3-4天
|
||||||||
| 30′±10′ | 25.00 | 6.00 | NIR AR @600~1100nm | ￥487.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-24
Wedge：
30′±10′
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥487.50
货期：
3-4天
|
||||||||
| 30′±10′ | 25.40 | 6.00 | NIR AR @600~1100nm | ￥487.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-25
Wedge：
30′±10′
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥487.50
货期：
3-4天
|
||||||||
| 30′±10′ | 38.10 | 10.00 | NIR AR @600~1100nm | ￥843.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-26
Wedge：
30′±10′
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥843.75
货期：
3-4天
|
||||||||
| 30′±10′ | 50.00 | 10.00 | NIR AR @600~1100nm | ￥1025.00 | 3-4天 | |||
|
No.：
UVFS楔形窗片-27
Wedge：
30′±10′
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥1025.00
货期：
3-4天
|
||||||||
| 30′±10′ | 50.80 | 10.00 | NIR AR @600~1100nm | ￥1025.00 | 3-4天 | |||
|
No.：
UVFS楔形窗片-28
Wedge：
30′±10′
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥1025.00
货期：
3-4天
|
||||||||
| 30′±10′ | 12.50 | 3.00 | SWIR AR @900~1700nm | ￥312.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-29
Wedge：
30′±10′
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥312.50
货期：
3-4天
|
||||||||
| 30′±10′ | 12.70 | 3.00 | SWIR AR @900~1700nm | ￥312.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-30
Wedge：
30′±10′
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥312.50
货期：
3-4天
|
||||||||
| 30′±10′ | 25.00 | 6.00 | SWIR AR @900~1700nm | ￥487.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-31
Wedge：
30′±10′
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥487.50
货期：
3-4天
|
||||||||
| 30′±10′ | 25.40 | 6.00 | SWIR AR @900~1700nm | ￥487.50 | 3-4天 | |||
|
No.：
UVFS楔形窗片-32
Wedge：
30′±10′
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥487.50
货期：
3-4天
|
||||||||
| 30′±10′ | 38.10 | 10.00 | SWIR AR @900~1700nm | ￥843.75 | 3-4天 | |||
|
No.：
UVFS楔形窗片-33
Wedge：
30′±10′
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥843.75
货期：
3-4天
|
||||||||
| 30′±10′ | 50.00 | 10.00 | SWIR AR @900~1700nm | ￥1025.00 | 3-4天 | |||
|
No.：
UVFS楔形窗片-34
Wedge：
30′±10′
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥1025.00
货期：
3-4天
|
||||||||
| 30′±10′ | 50.80 | 10.00 | SWIR AR @900~1700nm | ￥1025.00 | 3-4天 | |||
|
No.：
UVFS楔形窗片-35
Wedge：
30′±10′
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥1025.00
货期：
3-4天
|
||||||||

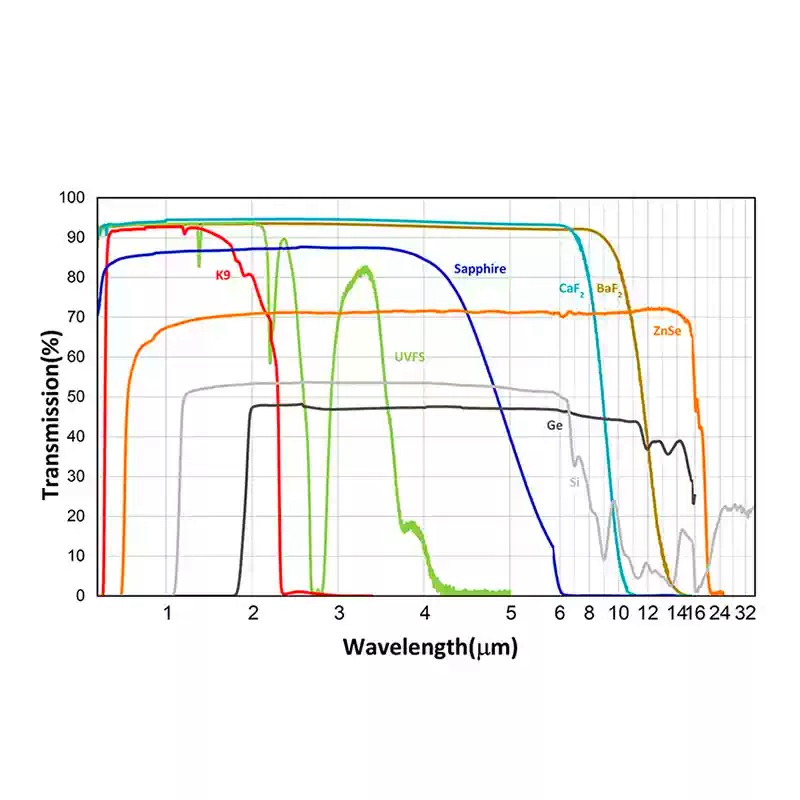

曲线
