产品说明
图知光学提供高精度楔形窗口片（Wedged Windows），两个光学表面之间具有30弧分（30′，即0.5°）的楔角。与平行平板窗口片不同，楔形设计能够使前后表面的反射光在空间上分离，有效减弱多次反射引起的干涉效应（Etalon效应），并降低反射光返回激光器所造成的光学反馈，从而有助于提高激光输出的稳定性，减少由反馈引起的功率波动及模式跳变。
楔形窗口片还可用于光束偏转与方向调整。当两个楔形窗口片组合使用时，通过调节其相对旋转角度，可以在一定角度范围内连续控制出射光束的偏转方向和偏转量，适用于激光光路调整、精密光束指向及光学实验系统。
图知光学提供精退火H-K9L光学玻璃及紫外熔融石英两种基底材料，直径范围为Φ12.5–Φ50.8 mm，可选择未镀膜或UV、VIS、NIR、SWIR等不同波段的增透镀膜，以满足紫外、可见光及近红外等不同光学系统的应用需求。
使用注意事项： 楔形窗口片会使透射光束产生一定角度的偏转，实际偏转量与楔角、材料折射率及入射角有关。安装时应注意楔角方向及光束偏移，避免影响系统光轴。对于高功率激光应用，还应结合实际波长、功率密度及镀膜损伤阈值选择合适的产品。

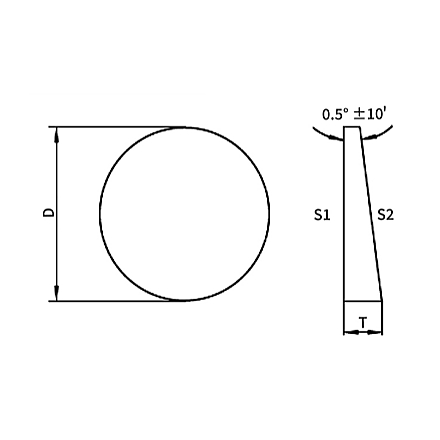

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L (CDGM) | Transmitted Surface Figure: λ/10@633 nm |
| Wedge: 30'±10' | Surface Quality: 20/10 |
| Dia. Tolerance: +0.0/-0.1 mm | Thickness Tolerance: ±0.2 mm |
| Bevel: 0.2~0.5 mm x 45° | Coating: See details in the list |
| 展开 | No. | Dia.(mm) | Thickness(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|
| 12.50 | 3.00 | Uncoated | ￥143.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-01
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥143.75
货期：
请咨询
|
|||||||
| 12.70 | 3.00 | Uncoated | ￥143.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-02
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥143.75
货期：
请咨询
|
|||||||
| 25.00 | 6.00 | Uncoated | ￥218.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-03
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
请咨询
|
|||||||
| 25.40 | 6.00 | Uncoated | ￥218.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-04
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
Uncoated
Unit Price：
￥218.75
货期：
请咨询
|
|||||||
| 38.10 | 10.00 | Uncoated | ￥562.50 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-05
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
Uncoated
Unit Price：
￥562.50
货期：
请咨询
|
|||||||
| 50.00 | 10.00 | Uncoated | ￥843.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-06
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
Uncoated
Unit Price：
￥843.75
货期：
请咨询
|
|||||||
| 50.80 | 10.00 | Uncoated | ￥843.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-07
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
Uncoated
Unit Price：
￥843.75
货期：
请咨询
|
|||||||
| 12.50 | 3.00 | VIS AR @350~700nm | ￥181.25 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-08
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥181.25
货期：
请咨询
|
|||||||
| 12.70 | 3.00 | VIS AR @350~700nm | ￥181.25 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-09
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
VIS AR @350~700nm
Unit Price：
￥181.25
货期：
请咨询
|
|||||||
| 25.00 | 6.00 | VIS AR @350~700nm | ￥268.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-10
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
请咨询
|
|||||||
| 25.40 | 6.00 | VIS AR @350~700nm | ￥268.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-11
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
VIS AR @350~700nm
Unit Price：
￥268.75
货期：
请咨询
|
|||||||
| 38.10 | 10.00 | VIS AR @350~700nm | ￥618.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-12
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
VIS AR @350~700nm
Unit Price：
￥618.75
货期：
请咨询
|
|||||||
| 50.00 | 10.00 | VIS AR @350~700nm | ￥912.50 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-13
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
VIS AR @350~700nm
Unit Price：
￥912.50
货期：
请咨询
|
|||||||
| 50.80 | 10.00 | VIS AR @350~700nm | ￥912.50 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-14
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
VIS AR @350~700nm
Unit Price：
￥912.50
货期：
请咨询
|
|||||||
| 12.50 | 3.00 | NIR AR @600~1100nm | ￥181.25 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-15
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥181.25
货期：
请咨询
|
|||||||
| 12.70 | 3.00 | NIR AR @600~1100nm | ￥181.25 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-16
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥181.25
货期：
请咨询
|
|||||||
| 25.00 | 6.00 | NIR AR @600~1100nm | ￥268.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-17
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥268.75
货期：
请咨询
|
|||||||
| 25.40 | 6.00 | NIR AR @600~1100nm | ￥268.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-18
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥268.75
货期：
请咨询
|
|||||||
| 38.10 | 10.00 | NIR AR @600~1100nm | ￥618.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-19
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥618.75
货期：
请咨询
|
|||||||
| 50.00 | 10.00 | NIR AR @600~1100nm | ￥912.50 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-20
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥912.50
货期：
请咨询
|
|||||||
| 50.80 | 10.00 | NIR AR @600~1100nm | ￥912.50 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-21
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
NIR AR @600~1100nm
Unit Price：
￥912.50
货期：
请咨询
|
|||||||
| 12.50 | 3.00 | SWIR AR @900~1700nm | ￥181.25 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-22
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥181.25
货期：
请咨询
|
|||||||
| 12.70 | 3.00 | SWIR AR @900~1700nm | ￥181.25 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-23
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥181.25
货期：
请咨询
|
|||||||
| 25.00 | 6.00 | SWIR AR @900~1700nm | ￥268.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-24
Dia.(mm)：
25.00
Thickness(mm)：
6.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥268.75
货期：
请咨询
|
|||||||
| 25.40 | 6.00 | SWIR AR @900~1700nm | ￥268.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-25
Dia.(mm)：
25.40
Thickness(mm)：
6.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥268.75
货期：
请咨询
|
|||||||
| 38.10 | 10.00 | SWIR AR @900~1700nm | ￥618.75 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-26
Dia.(mm)：
38.10
Thickness(mm)：
10.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥618.75
货期：
请咨询
|
|||||||
| 50.00 | 10.00 | SWIR AR @900~1700nm | ￥912.50 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-27
Dia.(mm)：
50.00
Thickness(mm)：
10.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥912.50
货期：
请咨询
|
|||||||
| 50.80 | 10.00 | SWIR AR @900~1700nm | ￥912.50 | 请咨询 | |||
|
No.：
H-K9L楔形窗片-28
Dia.(mm)：
50.80
Thickness(mm)：
10.00
Coating：
SWIR AR @900~1700nm
Unit Price：
￥912.50
货期：
请咨询
|
|||||||

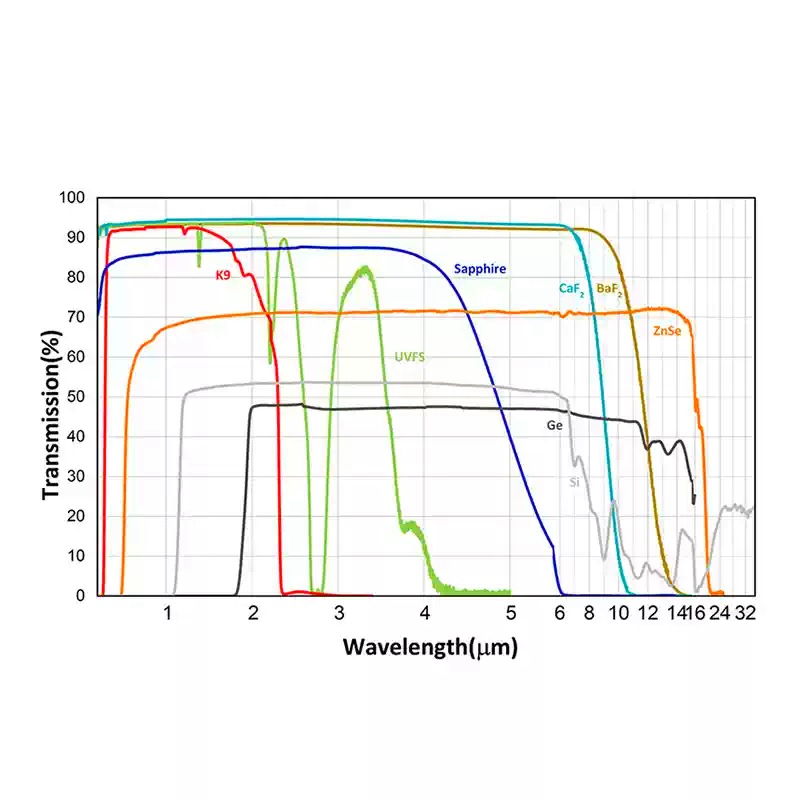

曲线
