产品说明
图知光学提供未镀膜及镀IR2红外增透膜的硒化锌（ZnSe）高精度平面窗口片。ZnSe具有宽光谱透过范围、低红外吸收及良好的抗热冲击性能，典型透光范围覆盖可见光至长波红外（600 nm–16 μm），尤其适用于10.6 μm CO₂激光系统，同时可透过633 nm氦氖（HeNe）激光，便于光路准直与调试。此外，ZnSe窗口片还广泛应用于红外热成像、光谱分析、红外检测及激光光学系统等领域。
镀膜选择： 未镀膜窗口片适用于宽光谱应用；IR2红外增透膜可有效降低指定红外波段的表面反射损耗，提高透射效率。具体工作波段及透过率请参考对应产品的镀膜参数和透过率曲线。图知光学还可根据客户需求提供不同尺寸、精度及特殊镀膜的定制服务。
使用及储存注意事项： ZnSe材质相对较软，表面容易划伤，使用时应避免硬物接触及不当擦拭。硒化锌具有一定的健康危害，操作时建议佩戴防护手套，避免直接接触及吸入加工粉尘，使用后及时清洗双手。产品应存放于清洁、干燥的环境中。

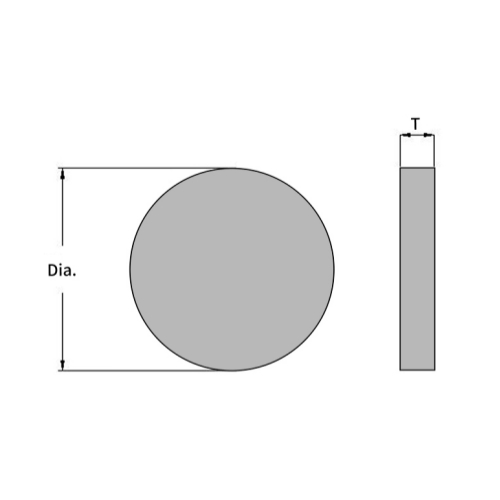

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: Zinc Selenide | Surface Figure: 1λ@633 nm |
| Parallelism: <1' | Surface Quality: 40/20 |
| Dia. Tolerance: +0.0/-0.1 mm | Thickness Tolerance: ±0.1 mm |
| Bevel: 0.2 mm x 45° | Coating: See details in the list |
| 展开 | No. | Dia.(mm) | Thickness(mm) | Surface figure | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 12.50 | 3.00 | 1λ@633nm | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
ZnSe窗口-01
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Surface figure：
1λ@633nm
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||
| 12.70 | 3.00 | 1λ@633nm | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
ZnSe窗口-02
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Surface figure：
1λ@633nm
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||
| 25.00 | 5.00 | 1λ@633nm | Uncoated | ￥1437.50 | 3-4天 | |||
|
No.：
ZnSe窗口-03
Dia.(mm)：
25.00
Thickness(mm)：
5.00
Surface figure：
1λ@633nm
Coating：
Uncoated
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||
| 25.40 | 5.00 | 1λ@633nm | Uncoated | ￥1437.50 | 3-4天 | |||
|
No.：
ZnSe窗口-04
Dia.(mm)：
25.40
Thickness(mm)：
5.00
Surface figure：
1λ@633nm
Coating：
Uncoated
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||
| 40.00 | 5.00 | 1λ@633nm | Uncoated | ￥2312.50 | 3-4天 | |||
|
No.：
ZnSe窗口-05
Dia.(mm)：
40.00
Thickness(mm)：
5.00
Surface figure：
1λ@633nm
Coating：
Uncoated
Unit Price：
￥2312.50
货期：
3-4天
|
||||||||
| 50.00 | 5.00 | 1λ@633nm | Uncoated | ￥3187.50 | 3-4天 | |||
|
No.：
ZnSe窗口-06
Dia.(mm)：
50.00
Thickness(mm)：
5.00
Surface figure：
1λ@633nm
Coating：
Uncoated
Unit Price：
￥3187.50
货期：
3-4天
|
||||||||
| 12.50 | 3.00 | 1λ@633nm | S1, S2: Ravg<1.5% @8~12μm | ￥1187.50 | 3-4天 | |||
|
No.：
ZnSe窗口-07
Dia.(mm)：
12.50
Thickness(mm)：
3.00
Surface figure：
1λ@633nm
Coating：
S1, S2: Ravg<1.5% @8~12μm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 12.70 | 3.00 | 1λ@633nm | S1, S2: Ravg<1.5% @8~12μm | ￥1187.50 | 3-4天 | |||
|
No.：
ZnSe窗口-08
Dia.(mm)：
12.70
Thickness(mm)：
3.00
Surface figure：
1λ@633nm
Coating：
S1, S2: Ravg<1.5% @8~12μm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 25.00 | 5.00 | 1λ@633nm | S1, S2: Ravg<1.5% @8~12μm | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe窗口-09
Dia.(mm)：
25.00
Thickness(mm)：
5.00
Surface figure：
1λ@633nm
Coating：
S1, S2: Ravg<1.5% @8~12μm
Unit Price：
￥1687.50
货期：
3-4天
|
||||||||
| 25.40 | 5.00 | 1λ@633nm | S1, S2: Ravg<1.5% @8~12μm | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe窗口-10
Dia.(mm)：
25.40
Thickness(mm)：
5.00
Surface figure：
1λ@633nm
Coating：
S1, S2: Ravg<1.5% @8~12μm
Unit Price：
￥1687.50
货期：
3-4天
|
||||||||
| 40.00 | 5.00 | 1λ@633nm | S1, S2: Ravg<1.5% @8~12μm | ￥2812.50 | 3-4天 | |||
|
No.：
ZnSe窗口-11
Dia.(mm)：
40.00
Thickness(mm)：
5.00
Surface figure：
1λ@633nm
Coating：
S1, S2: Ravg<1.5% @8~12μm
Unit Price：
￥2812.50
货期：
3-4天
|
||||||||
| 50.00 | 5.00 | 1λ@633nm | S1, S2: Ravg<1.5% @8~12μm | ￥3687.50 | 3-4天 | |||
|
No.：
ZnSe窗口-12
Dia.(mm)：
50.00
Thickness(mm)：
5.00
Surface figure：
1λ@633nm
Coating：
S1, S2: Ravg<1.5% @8~12μm
Unit Price：
￥3687.50
货期：
3-4天
|
||||||||

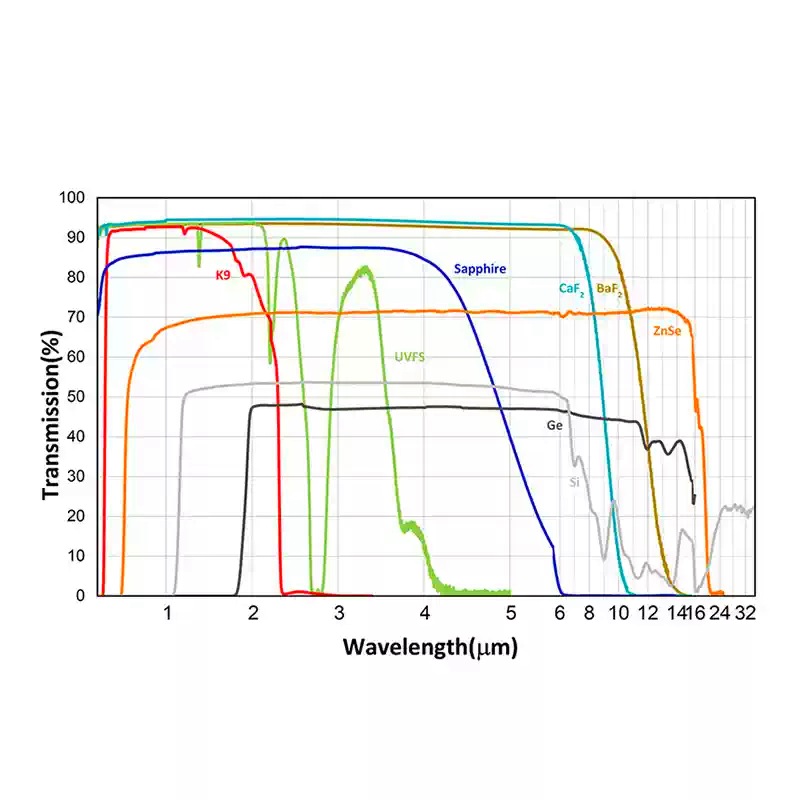

曲线
