产品说明
球罩窗口（Glass Domes）是半球壳形状的保护窗口，常用于大角度范围入射光的应用，如保护探测器，光学传感器等电子元件或光学元件。
图知光学提供基底为K9光学玻璃和紫外熔融石英的无镀膜的多种尺寸的球罩窗口，尺寸包括直径25mm、50mm、75mm、100mm的球罩，球罩厚度1-4mm，K9基底的球罩适应于可见光及近红外波段的应用，熔融石英材质的球罩适合用于紫外波段应用，满足您不同场景的需求。

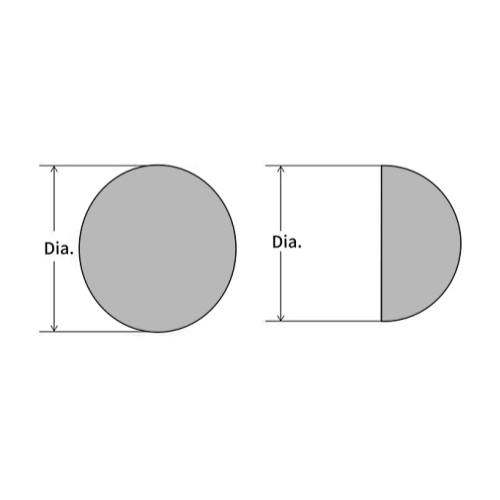

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L (CDGM) | Thickness Tolerance: ±0.2 mm |
| Dia. Tolerance: +0.0/-0.2 mm | Bevel: 0.2~0.5 mm x 45° |
| Surface Quality: 60/40 | Coating: See details in the list |
| Surface Figure: IRR 10 fringes@633 nm |
| 展开 | No. | H(mm) | Dia.(mm) | Thickness(mm) | Surface figure | Parallelism | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 11.50 | 25.00 | 1.00 | IRR<10@633nm | <5″ | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
H-K9L球罩窗口-01
H(mm)：
11.50
Dia.(mm)：
25.00
Thickness(mm)：
1.00
Surface figure：
IRR<10@633nm
Parallelism：
<5″
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 24.00 | 50.00 | 2.00 | IRR<10@633nm | <5″ | Uncoated | ￥1937.50 | 3-4天 | |||
|
No.：
H-K9L球罩窗口-02
H(mm)：
24.00
Dia.(mm)：
50.00
Thickness(mm)：
2.00
Surface figure：
IRR<10@633nm
Parallelism：
<5″
Coating：
Uncoated
Unit Price：
￥1937.50
货期：
3-4天
|
||||||||||
| 36.50 | 75.00 | 3.00 | IRR<10@633nm | <5″ | Uncoated | ￥2187.50 | 3-4天 | |||
|
No.：
H-K9L球罩窗口-03
H(mm)：
36.50
Dia.(mm)：
75.00
Thickness(mm)：
3.00
Surface figure：
IRR<10@633nm
Parallelism：
<5″
Coating：
Uncoated
Unit Price：
￥2187.50
货期：
3-4天
|
||||||||||
| 49.00 | 100.00 | 4.00 | IRR<10@633nm | <5″ | Uncoated | ￥2812.50 | 3-4天 | |||
|
No.：
H-K9L球罩窗口-04
H(mm)：
49.00
Dia.(mm)：
100.00
Thickness(mm)：
4.00
Surface figure：
IRR<10@633nm
Parallelism：
<5″
Coating：
Uncoated
Unit Price：
￥2812.50
货期：
3-4天
|
||||||||||

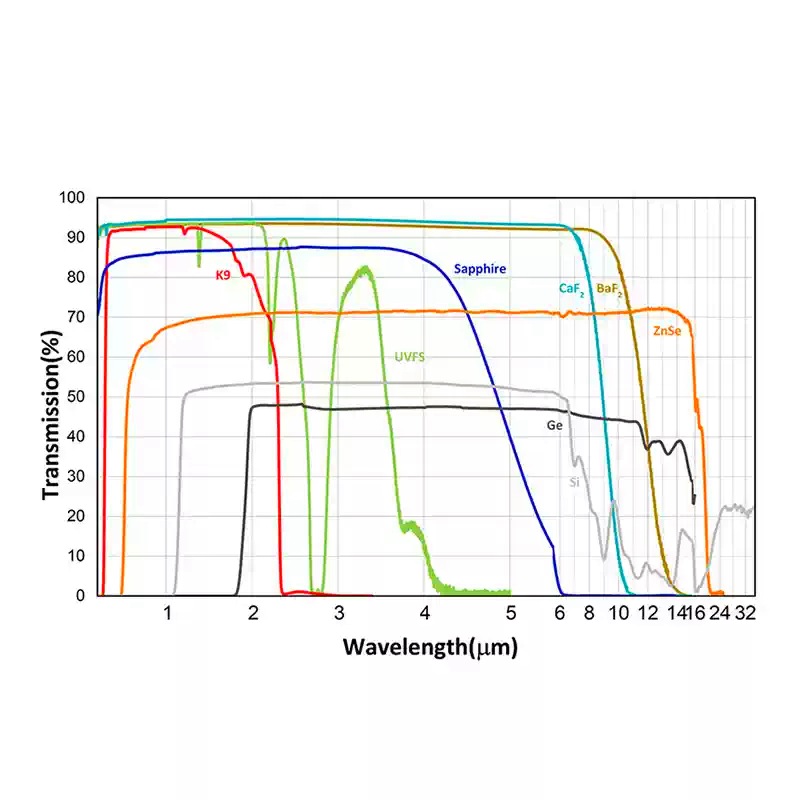

曲线
