产品说明
相比较分光平片而言，分光棱镜的反射及透射光是等光程的，并且不会存在光束平移、鬼像以及干涉的困扰。偏振分光棱镜（Polarizing Beam Splitter）通常用于需要将入射光中的 S 偏振光和 P 偏振光分离的应用场合，同时也可用来作为起偏元件使用。其中入射光的 P 分量完全透过，而入射光中 S 分量则以垂直 90°的方向被反射。其S光和P光的分离程度用消光比 (Tp/Ts) 来界定。由于分光膜采用全介质膜层，因而基本不存在光能量吸收的问题。

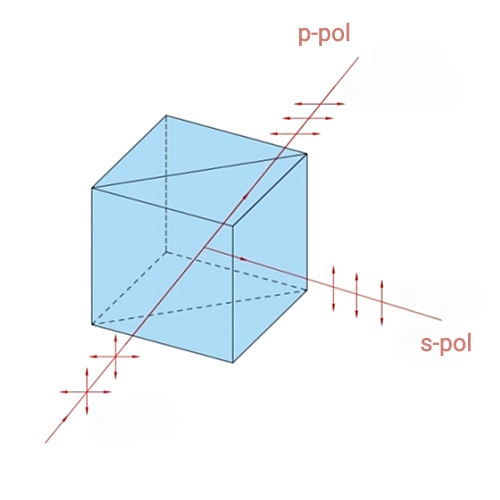

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-ZF3 | Surface Quality: 60/40 |
| Clear Aperture: 80% | Deviation(transmit): ±5' |
| Deviation(reflective): 90°±5' | Dimension Tolerance: ±0.2 mm |
| Bevel: Protective chamfering | Coating: AR & PBS coating |
| Tp: Tp > 90% | Rs: Rs > 99.5% |
| Extinction ratio: Tp/Ts > 1000: 1 | Surface Figure(outer surface): λ/10@633 nm |
| 展开 | No. | Cube Dimension(mm) | Reflectance | Surface figure | Extinction Ratio | Transmittance | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 5.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥1187.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-01
Cube Dimension(mm)：
5.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||||
| 10.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-02
Cube Dimension(mm)：
10.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 12.50 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-03
Cube Dimension(mm)：
12.50
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 15.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-04
Cube Dimension(mm)：
15.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 20.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥1437.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-05
Cube Dimension(mm)：
20.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥1562.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-06
Cube Dimension(mm)：
25.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥1562.50
货期：
3-4天
|
||||||||||
| *50.00 | RS>99.5% | λ/4@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥5625.00 | 3-4天 | |||
|
No.：
PBS分光棱镜-07
Cube Dimension(mm)：
*50.00
Reflectance：
RS>99.5%
Surface figure：
λ/4@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥5625.00
货期：
3-4天
|
||||||||||
| 5.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥1187.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-08
Cube Dimension(mm)：
5.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||||
| 10.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-09
Cube Dimension(mm)：
10.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 12.50 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-10
Cube Dimension(mm)：
12.50
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 15.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-11
Cube Dimension(mm)：
15.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 20.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥1437.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-12
Cube Dimension(mm)：
20.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥1562.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-13
Cube Dimension(mm)：
25.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥1562.50
货期：
3-4天
|
||||||||||
| *50.00 | RS>99.5% | λ/4@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥5625.00 | 3-4天 | |||
|
No.：
PBS分光棱镜-14
Cube Dimension(mm)：
*50.00
Reflectance：
RS>99.5%
Surface figure：
λ/4@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥5625.00
货期：
3-4天
|
||||||||||
| 5.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥1187.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-15
Cube Dimension(mm)：
5.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||||
| 10.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-16
Cube Dimension(mm)：
10.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 12.50 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-17
Cube Dimension(mm)：
12.50
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 15.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-18
Cube Dimension(mm)：
15.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 20.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥1437.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-19
Cube Dimension(mm)：
20.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥1562.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-20
Cube Dimension(mm)：
25.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥1562.50
货期：
3-4天
|
||||||||||
| *50.00 | RS>99.5% | λ/4@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥5625.00 | 3-4天 | |||
|
No.：
PBS分光棱镜-21
Cube Dimension(mm)：
*50.00
Reflectance：
RS>99.5%
Surface figure：
λ/4@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥5625.00
货期：
3-4天
|
||||||||||
| 5.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥1187.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-22
Cube Dimension(mm)：
5.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||||
| 10.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-23
Cube Dimension(mm)：
10.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 12.50 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-24
Cube Dimension(mm)：
12.50
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 15.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-25
Cube Dimension(mm)：
15.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 20.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥1437.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-26
Cube Dimension(mm)：
20.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.00 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥1562.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-27
Cube Dimension(mm)：
25.00
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥1562.50
货期：
3-4天
|
||||||||||
| *50.00 | RS>99.5% | λ/4@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥5625.00 | 3-4天 | |||
|
No.：
PBS分光棱镜-28
Cube Dimension(mm)：
*50.00
Reflectance：
RS>99.5%
Surface figure：
λ/4@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥5625.00
货期：
3-4天
|
||||||||||
| 12.70 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-29
Cube Dimension(mm)：
12.70
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 25.40 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥1562.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-30
Cube Dimension(mm)：
25.40
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥1562.50
货期：
3-4天
|
||||||||||
| *50.80 | RS>99.5% | λ/4@633nm | TP/TS>1000:1 | Tp>90% | @420~680nm | ￥5625.00 | 3-4天 | |||
|
No.：
PBS分光棱镜-31
Cube Dimension(mm)：
*50.80
Reflectance：
RS>99.5%
Surface figure：
λ/4@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@420~680nm
Unit Price：
￥5625.00
货期：
3-4天
|
||||||||||
| 12.70 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-32
Cube Dimension(mm)：
12.70
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 25.40 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥1562.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-33
Cube Dimension(mm)：
25.40
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥1562.50
货期：
3-4天
|
||||||||||
| *50.80 | RS>99.5% | λ/4@633nm | TP/TS>1000:1 | Tp>90% | @620~1000nm | ￥5625.00 | 3-4天 | |||
|
No.：
PBS分光棱镜-34
Cube Dimension(mm)：
*50.80
Reflectance：
RS>99.5%
Surface figure：
λ/4@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@620~1000nm
Unit Price：
￥5625.00
货期：
3-4天
|
||||||||||
| 12.70 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-35
Cube Dimension(mm)：
12.70
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 25.40 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥1562.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-36
Cube Dimension(mm)：
25.40
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥1562.50
货期：
3-4天
|
||||||||||
| 50.80 | RS>99.5% | λ/4@633nm | TP/TS>1000:1 | Tp>90% | @900~1300nm | ￥5625.00 | 3-4天 | |||
|
No.：
PBS分光棱镜-37
Cube Dimension(mm)：
50.80
Reflectance：
RS>99.5%
Surface figure：
λ/4@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@900~1300nm
Unit Price：
￥5625.00
货期：
3-4天
|
||||||||||
| 12.70 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥1312.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-38
Cube Dimension(mm)：
12.70
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||
| 25.40 | RS>99.5% | λ/10@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥1562.50 | 3-4天 | |||
|
No.：
PBS分光棱镜-39
Cube Dimension(mm)：
25.40
Reflectance：
RS>99.5%
Surface figure：
λ/10@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥1562.50
货期：
3-4天
|
||||||||||
| *50.80 | RS>99.5% | λ/4@633nm | TP/TS>1000:1 | Tp>90% | @1200~1600nm | ￥5625.00 | 3-4天 | |||
|
No.：
PBS分光棱镜-40
Cube Dimension(mm)：
*50.80
Reflectance：
RS>99.5%
Surface figure：
λ/4@633nm
Extinction Ratio：
TP/TS>1000:1
Transmittance：
Tp>90%
Coating：
@1200~1600nm
Unit Price：
￥5625.00
货期：
3-4天
|
||||||||||
曲线
知识点
暂无关联知识点内容。
