等边色散棱镜（Equilateral Dispersion Prisms）三个角的角度均为60°，可以将不同波长的光分开，例如色散棱镜代替衍射光栅，用于将白光分成可见光谱。色散棱镜一般以最小偏向角使用。在最小偏向角条件下，某一波长的入射光通过棱镜时与底面平行，而且相对于各自界面的棱镜面法线测量时，入射角等于折射角。
图知光学提供尺寸为10mm-50mm的色散棱镜，我们也提供各种材质基片的色散棱镜，应用从紫外到远红外的不同波段。包括H-F4和H-F13光学玻璃，以及红外基片氟化钙 (CaF₂)。氟化钙 (CaF₂) 属低折射率材料，同时具有介于0.18 - 8μm之间的高透射率，是应用于紫外光到红外光谱方面的理想选择。我们也可以根据您的需求定制满足您使用要求的色散棱镜。
最小偏转角的定义如下图所示当 α=β 时，棱镜内的折射光线 与底面平行时入射光和出射光的偏转最小。下图的公式仅限于折射率小于 2 的材料。

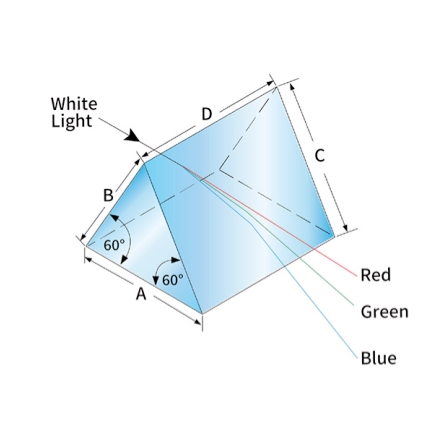

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: See details in the list | Bevel: < 0.25 mm x 45° |
| Diameter Tolerance: See details in the list | Clear Aperture: 70% |
| Mounting Surface: Commercial polished | Surface Quality: 40/20 or 60/40 |
| All Other Surfaces: Fine ground | Coating: See details in the list |
| 展开 | No. | Material | A=B=C(mm) | Min deviation(γ) | Thickness(mm) | Application range | No. of polished surfaces | Angle between polished surfaces | Flatness | Surface quality | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F4(CDGM) | 10.00 | 47.9°@633nm | 10.00 | 385nm~2μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥506.25 | 3-4天 | |||
|
No.：
等边色散棱镜-01
Material：
F4(CDGM)
A=B=C(mm)：
10.00
Min deviation(γ)：
47.9°@633nm
Thickness(mm)：
10.00
Application range：
385nm~2μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥506.25
货期：
3-4天
|
|||||||||||||
| F4(CDGM) | 25.00 | 47.9°@633nm | 25.00 | 385nm~2μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥656.25 | 3-4天 | |||
|
No.：
等边色散棱镜-02
Material：
F4(CDGM)
A=B=C(mm)：
25.00
Min deviation(γ)：
47.9°@633nm
Thickness(mm)：
25.00
Application range：
385nm~2μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥656.25
货期：
3-4天
|
|||||||||||||
| H-F4(CDGM) | 15.00 | 47.9°@633nm | 15.00 | 420nm~2μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥543.75 | 3-4天 | |||
|
No.：
等边色散棱镜-03
Material：
H-F4(CDGM)
A=B=C(mm)：
15.00
Min deviation(γ)：
47.9°@633nm
Thickness(mm)：
15.00
Application range：
420nm~2μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥543.75
货期：
3-4天
|
|||||||||||||
| H-F4(CDGM) | 20.00 | 47.9°@633nm | 20.00 | 420nm~2μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥581.25 | 3-4天 | |||
|
No.：
等边色散棱镜-04
Material：
H-F4(CDGM)
A=B=C(mm)：
20.00
Min deviation(γ)：
47.9°@633nm
Thickness(mm)：
20.00
Application range：
420nm~2μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥581.25
货期：
3-4天
|
|||||||||||||
| H-F4(CDGM) | 25.00 | 47.9°@633nm | 25.00 | 420nm~2μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥606.25 | 3-4天 | |||
|
No.：
等边色散棱镜-05
Material：
H-F4(CDGM)
A=B=C(mm)：
25.00
Min deviation(γ)：
47.9°@633nm
Thickness(mm)：
25.00
Application range：
420nm~2μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥606.25
货期：
3-4天
|
|||||||||||||
| H-ZF13(CDGM) | 10.00 | 65.5°@633nm | 10.00 | 420nm~2.3μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥468.75 | 3-4天 | |||
|
No.：
等边色散棱镜-06
Material：
H-ZF13(CDGM)
A=B=C(mm)：
10.00
Min deviation(γ)：
65.5°@633nm
Thickness(mm)：
10.00
Application range：
420nm~2.3μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥468.75
货期：
3-4天
|
|||||||||||||
| H-ZF13(CDGM) | 20.00 | 65.5°@633nm | 20.00 | 420nm~2.3μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥493.75 | 3-4天 | |||
|
No.：
等边色散棱镜-07
Material：
H-ZF13(CDGM)
A=B=C(mm)：
20.00
Min deviation(γ)：
65.5°@633nm
Thickness(mm)：
20.00
Application range：
420nm~2.3μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥493.75
货期：
3-4天
|
|||||||||||||
| H-ZF13(CDGM) | 25.00 | 65.5°@633nm | 25.00 | 420nm~2.3μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥518.75 | 3-4天 | |||
|
No.：
等边色散棱镜-08
Material：
H-ZF13(CDGM)
A=B=C(mm)：
25.00
Min deviation(γ)：
65.5°@633nm
Thickness(mm)：
25.00
Application range：
420nm~2.3μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥518.75
货期：
3-4天
|
|||||||||||||
| H-ZF13(CDGM) | 40.00 | 65.5°@633nm | 40.00 | 420nm~2.3μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥1206.25 | 3-4天 | |||
|
No.：
等边色散棱镜-09
Material：
H-ZF13(CDGM)
A=B=C(mm)：
40.00
Min deviation(γ)：
65.5°@633nm
Thickness(mm)：
40.00
Application range：
420nm~2.3μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥1206.25
货期：
3-4天
|
|||||||||||||
| H-ZF13(CDGM) | 50.00 | 65.5°@633nm | 50.00 | 420nm~2.3μm | 2 | 60°±3′ | λ/10@632.8nm | 40-20 | ￥1312.50 | 3-4天 | |||
|
No.：
等边色散棱镜-10
Material：
H-ZF13(CDGM)
A=B=C(mm)：
50.00
Min deviation(γ)：
65.5°@633nm
Thickness(mm)：
50.00
Application range：
420nm~2.3μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/10@632.8nm
Surface quality：
40-20
Unit Price：
￥1312.50
货期：
3-4天
|
|||||||||||||
| UV grade CaF₂ | 10.00 | 31.6°@633nm | 10.00 | 180nm~8μm | 2 | 60°±3′ | λ/8@632.8nm | 60-40 | ￥1562.50 | 3-4天 | |||
|
No.：
等边色散棱镜-11
Material：
UV grade CaF₂
A=B=C(mm)：
10.00
Min deviation(γ)：
31.6°@633nm
Thickness(mm)：
10.00
Application range：
180nm~8μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/8@632.8nm
Surface quality：
60-40
Unit Price：
￥1562.50
货期：
3-4天
|
|||||||||||||
| UV grade CaF₂ | 25.00 | 31.6°@633nm | 25.00 | 180nm~8μm | 2 | 60°±3′ | λ/8@632.8nm | 60-40 | ￥2975.00 | 3-4天 | |||
|
No.：
等边色散棱镜-12
Material：
UV grade CaF₂
A=B=C(mm)：
25.00
Min deviation(γ)：
31.6°@633nm
Thickness(mm)：
25.00
Application range：
180nm~8μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/8@632.8nm
Surface quality：
60-40
Unit Price：
￥2975.00
货期：
3-4天
|
|||||||||||||
| UV grade CaF₂ | 30.00 | 31.6°@633nm | 30.00 | 180nm~8μm | 2 | 60°±3′ | λ/8@632.8nm | 60-40 | ￥4275.00 | 3-4天 | |||
|
No.：
等边色散棱镜-13
Material：
UV grade CaF₂
A=B=C(mm)：
30.00
Min deviation(γ)：
31.6°@633nm
Thickness(mm)：
30.00
Application range：
180nm~8μm
No. of polished surfaces：
2
Angle between polished surfaces：
60°±3′
Flatness：
λ/8@632.8nm
Surface quality：
60-40
Unit Price：
￥4275.00
货期：
3-4天
|
|||||||||||||
| ZnSe, laser grade | 10.00 | / | 10.00 | 600nm~16μm | 3 | 60°±10′ | λ/2@632.8nm | 60-40 | ￥3187.50 | 3-4天 | |||
|
No.：
等边色散棱镜-14
Material：
ZnSe, laser grade
A=B=C(mm)：
10.00
Min deviation(γ)：
/
Thickness(mm)：
10.00
Application range：
600nm~16μm
No. of polished surfaces：
3
Angle between polished surfaces：
60°±10′
Flatness：
λ/2@632.8nm
Surface quality：
60-40
Unit Price：
￥3187.50
货期：
3-4天
|
|||||||||||||
| ZnSe, laser grade | 25.00 | / | 25.00 | 600nm~16μm | 3 | 60°±10′ | λ/2@632.8nm | 60-40 | ￥6931.25 | 3-4天 | |||
|
No.：
等边色散棱镜-15
Material：
ZnSe, laser grade
A=B=C(mm)：
25.00
Min deviation(γ)：
/
Thickness(mm)：
25.00
Application range：
600nm~16μm
No. of polished surfaces：
3
Angle between polished surfaces：
60°±10′
Flatness：
λ/2@632.8nm
Surface quality：
60-40
Unit Price：
￥6931.25
货期：
3-4天
|
|||||||||||||
