产品说明
K9立方基准棱镜（K9 Cube Reference Prisms）是一种规则的正六面体，其相邻面之间角度误差通常为2~5秒，并有3-5个相邻面镀有反射膜和十字刻线。因此在精密器件的研制过程中，可以直接通过电子经纬仪测量立方基准棱镜反射面法线来构造出立方镜坐标系，并以此来代表产品的空间位置。
K9光学玻璃是一种宽光谱透过优异的光学材料，其在350nm-2000nm均具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常被作为各种光学元件的基底使用，用来制作各种精密的光学元件。
图知光学提供尺寸为10mm、15mm、20mm三种K9立方基准棱镜，我们也可根据您的需求为您定制满足您使用要求的立方基准棱镜。

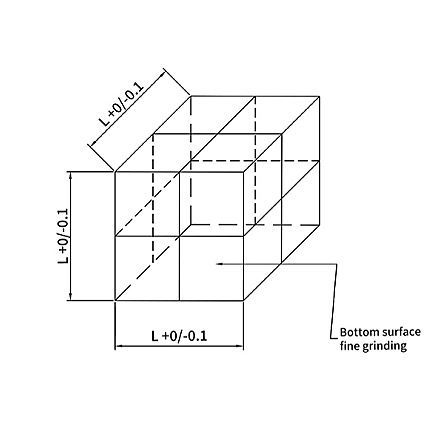

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L(CDGM) | Dimension Tolerance: +0.0/-0.2 mm |
| Beam Deviation: See details in the list | Surface Figure: λ/4@632.8 nm |
| Surface Quality: 60/40 | Bevel: < 0.25 mm x 45° |
| Coating: 5 surfaces Aluminium mirrored with a crossing line in the center. |
| 展开 | No. | Prism dimension(mm) | Angle accuracy | Line width(mm) | Centre Deviation(mm) | Reflection | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 10.00 | <5″ | 0.04 | <0.1 | > 85% (ave) | Protected Aluminim coating with cross line in the center | ￥2750.00 | 3-4天 | |||
|
No.：
立方基准棱镜-01
Prism dimension(mm)：
10.00
Angle accuracy：
<5″
Line width(mm)：
0.04
Centre Deviation(mm)：
<0.1
Reflection：
> 85% (ave)
Coating：
Protected Aluminim coating with cross line in the center
Unit Price：
￥2750.00
货期：
3-4天
|
||||||||||
| 15.00 | <5″ | 0.04 | <0.1 | > 85% (ave) | Protected Aluminim coating with cross line in the center | ￥2500.00 | 3-4天 | |||
|
No.：
立方基准棱镜-02
Prism dimension(mm)：
15.00
Angle accuracy：
<5″
Line width(mm)：
0.04
Centre Deviation(mm)：
<0.1
Reflection：
> 85% (ave)
Coating：
Protected Aluminim coating with cross line in the center
Unit Price：
￥2500.00
货期：
3-4天
|
||||||||||
| 20.00 | <5″ | 0.04 | <0.1 | > 85% (ave) | Protected Aluminim coating with cross line in the center | ￥2500.00 | 3-4天 | |||
|
No.：
立方基准棱镜-03
Prism dimension(mm)：
20.00
Angle accuracy：
<5″
Line width(mm)：
0.04
Centre Deviation(mm)：
<0.1
Reflection：
> 85% (ave)
Coating：
Protected Aluminim coating with cross line in the center
Unit Price：
￥2500.00
货期：
3-4天
|
||||||||||
