产品说明
五棱镜（Penta Prisms）可将光线偏转90º，且保持原图像不变，不会生成倒像或反像。五棱镜是一个五面棱镜，稍微移动棱镜不会对反射光线造成太大的影响。
K9光学玻璃是一种宽光谱透过优异的光学材料，其在350nm-2000nm均具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常被作为各种光学元件的基底使用，用来制作各种精密的光学元件。
图知光学提供尺寸为5mm-40mm的多种K9五角棱镜（K9 Penta Prisms），反射面镀铝+黑漆保护、入射面和出射面镀单层MgF2增透膜。我们也可根据您的需求为您定制满足使用要求的K9五棱镜。

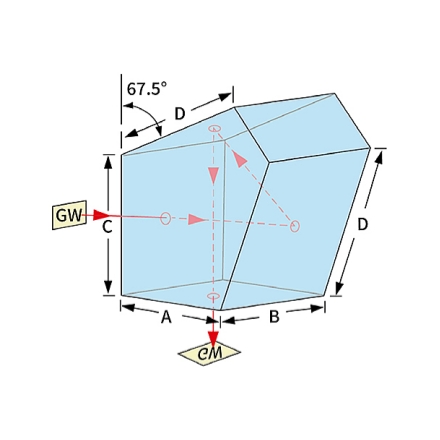

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L (CDGM) | Dimension Tolerance: +0.0/-0.2 mm |
| Beam Deviation: See details in the list | Surface Figure: λ/10@632.8 nm |
| Surface Quality: 60/40 | Bevel : < 0.25 mm x 45° |
* Coating: Reflected surface(Aluminum Coated + Black paint protected); Incident surface and emitted Surface(single layer MgF₂ AR coated).
| 展开 | No. | A=B=C(mm) | Beam deviation | D(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 5.00 | 90°±3' | 5.45 | Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces | ￥156.25 | 3-4天 | |||
|
No.：
五角棱镜-01
A=B=C(mm)：
5.00
Beam deviation：
90°±3'
D(mm)：
5.45
Coating：
Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces
Unit Price：
￥156.25
货期：
3-4天
|
||||||||
| 5.00 | 90°±30" | 5.47 | Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces | ￥356.25 | 3-4天 | |||
|
No.：
五角棱镜-02
A=B=C(mm)：
5.00
Beam deviation：
90°±30"
D(mm)：
5.47
Coating：
Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces
Unit Price：
￥356.25
货期：
3-4天
|
||||||||
| 10.00 | 90°±30" | 10.82 | Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces | ￥318.75 | 3-4天 | |||
|
No.：
五角棱镜-03
A=B=C(mm)：
10.00
Beam deviation：
90°±30"
D(mm)：
10.82
Coating：
Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces
Unit Price：
￥318.75
货期：
3-4天
|
||||||||
| 20.00 | 90°±30" | 21.65 | Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces | ￥393.75 | 3-4天 | |||
|
No.：
五角棱镜-04
A=B=C(mm)：
20.00
Beam deviation：
90°±30"
D(mm)：
21.65
Coating：
Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces
Unit Price：
￥393.75
货期：
3-4天
|
||||||||
| 30.00 | 90°±30" | 32.47 | Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces | ￥562.50 | 3-4天 | |||
|
No.：
五角棱镜-05
A=B=C(mm)：
30.00
Beam deviation：
90°±30"
D(mm)：
32.47
Coating：
Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces
Unit Price：
￥562.50
货期：
3-4天
|
||||||||
| 40.00 | 90°±30" | 43.30 | Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces | ￥937.50 | 3-4天 | |||
|
No.：
五角棱镜-06
A=B=C(mm)：
40.00
Beam deviation：
90°±30"
D(mm)：
43.30
Coating：
Protected aluminium on reflecting surface + MgF₂ coating on entrance & exit surfaces
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
曲线
