产品说明
K9角锥棱镜（K9 Corner Cube Prisms）多用于准直，可将到达棱镜面的光线或光束反射回去。角锥棱镜通过三次反射将图像或光束后向反射回原始方向。即使入射角不为零，光束或图像也会倒置并反射180°。角锥棱镜不受对准的影响，非常适合后向反射光学元件。
K9光学玻璃是一种宽光谱透过优异的光学材料，其在350nm-2000nm均具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常被作为各种光学元件的基底使用，用来制作各种精密的光学元件。
图知光学提供直径为Φ8mm-Φ72.5mm；未镀膜、反射面镀银膜、入射面镀VIS增透膜或入射面镀NIR增透膜的多种标准K9角锥棱镜供您选择，我们也可根据您的需求为您定制满足您使用要求的角锥棱镜。

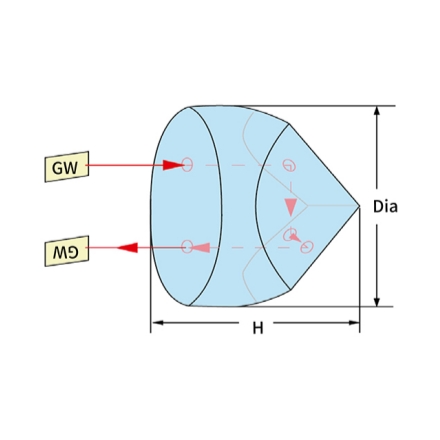

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L(CDGM) | Diameter Tolerance: +0.0/-0.1 mm |
| Height Tolerance: ±0.2 mm | Beam Deviation: See details in the list |
| Surface Figure: λ/10@632.8 nm | Surface Quality: 60/40 |
| Bevel: < 0.25 mm x 45° | Coating: See details in the list |
| 展开 | No. | H(mm) | Beam deviation | Dia.(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 6.00 | <10" | 8.00 | Uncoated | ￥687.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-01
H(mm)：
6.00
Beam deviation：
<10"
Dia.(mm)：
8.00
Coating：
Uncoated
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| 9.00 | <3" | 10.00 | Uncoated | ￥687.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-02
H(mm)：
9.00
Beam deviation：
<3"
Dia.(mm)：
10.00
Coating：
Uncoated
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| 11.30 | <3" | 15.00 | Uncoated | ￥818.75 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-03
H(mm)：
11.30
Beam deviation：
<3"
Dia.(mm)：
15.00
Coating：
Uncoated
Unit Price：
￥818.75
货期：
3-4天
|
||||||||
| 19.00 | <3" | 25.40 | Uncoated | ￥981.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-04
H(mm)：
19.00
Beam deviation：
<3"
Dia.(mm)：
25.40
Coating：
Uncoated
Unit Price：
￥981.25
货期：
3-4天
|
||||||||
| 19.00 | <10" | 25.40 | Uncoated | ￥687.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-05
H(mm)：
19.00
Beam deviation：
<10"
Dia.(mm)：
25.40
Coating：
Uncoated
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| 28.50 | <3" | 38.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-06
H(mm)：
28.50
Beam deviation：
<3"
Dia.(mm)：
38.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||
| 42.00 | <3" | 50.00 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-07
H(mm)：
42.00
Beam deviation：
<3"
Dia.(mm)：
50.00
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
||||||||
| 37.50 | <3" | 50.80 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-08
H(mm)：
37.50
Beam deviation：
<3"
Dia.(mm)：
50.80
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
||||||||
| 47.90 | <5" | 62.20 | Uncoated | ￥1437.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-09
H(mm)：
47.90
Beam deviation：
<5"
Dia.(mm)：
62.20
Coating：
Uncoated
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||
| 39.12 | <10" | 65.00 | Uncoated | ￥1062.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-10
H(mm)：
39.12
Beam deviation：
<10"
Dia.(mm)：
65.00
Coating：
Uncoated
Unit Price：
￥1062.50
货期：
3-4天
|
||||||||
| 52.35 | <10" | 72.50 | Uncoated | ￥1312.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-11
H(mm)：
52.35
Beam deviation：
<10"
Dia.(mm)：
72.50
Coating：
Uncoated
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||
| 6.00 | <10" | 8.00 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥812.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-12
H(mm)：
6.00
Beam deviation：
<10"
Dia.(mm)：
8.00
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥812.50
货期：
3-4天
|
||||||||
| 9.00 | <3" | 10.00 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥812.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-13
H(mm)：
9.00
Beam deviation：
<3"
Dia.(mm)：
10.00
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥812.50
货期：
3-4天
|
||||||||
| 11.30 | <3" | 15.00 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥943.75 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-14
H(mm)：
11.30
Beam deviation：
<3"
Dia.(mm)：
15.00
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥943.75
货期：
3-4天
|
||||||||
| 19.00 | <3" | 25.40 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥1137.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-15
H(mm)：
19.00
Beam deviation：
<3"
Dia.(mm)：
25.40
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥1137.50
货期：
3-4天
|
||||||||
| 19.00 | <10" | 25.40 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥843.75 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-16
H(mm)：
19.00
Beam deviation：
<10"
Dia.(mm)：
25.40
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥843.75
货期：
3-4天
|
||||||||
| 28.50 | <3" | 38.00 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥1187.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-17
H(mm)：
28.50
Beam deviation：
<3"
Dia.(mm)：
38.00
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 42.00 | <3" | 50.00 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥1531.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-18
H(mm)：
42.00
Beam deviation：
<3"
Dia.(mm)：
50.00
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥1531.25
货期：
3-4天
|
||||||||
| 37.50 | <3" | 50.80 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥1531.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-19
H(mm)：
37.50
Beam deviation：
<3"
Dia.(mm)：
50.80
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥1531.25
货期：
3-4天
|
||||||||
| 52.35 | <10" | 72.50 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥1625.00 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-20
H(mm)：
52.35
Beam deviation：
<10"
Dia.(mm)：
72.50
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥1625.00
货期：
3-4天
|
||||||||
| 6.00 | <10" | 8.00 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥812.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-21
H(mm)：
6.00
Beam deviation：
<10"
Dia.(mm)：
8.00
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥812.50
货期：
3-4天
|
||||||||
| 9.00 | <3" | 10.00 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥812.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-22
H(mm)：
9.00
Beam deviation：
<3"
Dia.(mm)：
10.00
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥812.50
货期：
3-4天
|
||||||||
| 11.30 | <3" | 15.00 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥943.75 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-23
H(mm)：
11.30
Beam deviation：
<3"
Dia.(mm)：
15.00
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥943.75
货期：
3-4天
|
||||||||
| 19.00 | <3" | 25.40 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥1137.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-24
H(mm)：
19.00
Beam deviation：
<3"
Dia.(mm)：
25.40
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥1137.50
货期：
3-4天
|
||||||||
| 19.00 | <10" | 25.40 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥843.75 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-25
H(mm)：
19.00
Beam deviation：
<10"
Dia.(mm)：
25.40
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥843.75
货期：
3-4天
|
||||||||
| 28.50 | <3" | 38.00 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥1187.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-26
H(mm)：
28.50
Beam deviation：
<3"
Dia.(mm)：
38.00
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||
| 42.00 | <3" | 50.00 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥1531.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-27
H(mm)：
42.00
Beam deviation：
<3"
Dia.(mm)：
50.00
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥1531.25
货期：
3-4天
|
||||||||
| 37.50 | <3" | 50.80 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥1531.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-28
H(mm)：
37.50
Beam deviation：
<3"
Dia.(mm)：
50.80
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥1531.25
货期：
3-4天
|
||||||||
| 52.35 | <10" | 72.50 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥1625.00 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-29
H(mm)：
52.35
Beam deviation：
<10"
Dia.(mm)：
72.50
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥1625.00
货期：
3-4天
|
||||||||
| 9.00 | <10" | 10.00 | Uncoated | ￥562.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-30
H(mm)：
9.00
Beam deviation：
<10"
Dia.(mm)：
10.00
Coating：
Uncoated
Unit Price：
￥562.50
货期：
3-4天
|
||||||||
| 10.16 | <3" | 12.70 | Uncoated | ￥756.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-31
H(mm)：
10.16
Beam deviation：
<3"
Dia.(mm)：
12.70
Coating：
Uncoated
Unit Price：
￥756.25
货期：
3-4天
|
||||||||
| 10.16 | <10" | 12.70 | Uncoated | ￥606.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-32
H(mm)：
10.16
Beam deviation：
<10"
Dia.(mm)：
12.70
Coating：
Uncoated
Unit Price：
￥606.25
货期：
3-4天
|
||||||||
| 9.00 | <10" | 10.00 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥687.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-33
H(mm)：
9.00
Beam deviation：
<10"
Dia.(mm)：
10.00
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| 10.16 | <3" | 12.70 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥881.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-34
H(mm)：
10.16
Beam deviation：
<3"
Dia.(mm)：
12.70
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥881.25
货期：
3-4天
|
||||||||
| 10.16 | <10" | 12.70 | Protected silver on reflecting surface + VIS AR on entrance surface | ￥731.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-35
H(mm)：
10.16
Beam deviation：
<10"
Dia.(mm)：
12.70
Coating：
Protected silver on reflecting surface + VIS AR on entrance surface
Unit Price：
￥731.25
货期：
3-4天
|
||||||||
| 9.00 | <10" | 10.00 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥687.50 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-36
H(mm)：
9.00
Beam deviation：
<10"
Dia.(mm)：
10.00
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥687.50
货期：
3-4天
|
||||||||
| 10.16 | <3" | 12.70 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥881.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-37
H(mm)：
10.16
Beam deviation：
<3"
Dia.(mm)：
12.70
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥881.25
货期：
3-4天
|
||||||||
| 10.16 | <10" | 12.70 | Protected silver on reflecting surface + NIR AR on entrance surface | ￥731.25 | 3-4天 | |||
|
No.：
H-K9L角锥棱镜-38
H(mm)：
10.16
Beam deviation：
<10"
Dia.(mm)：
12.70
Coating：
Protected silver on reflecting surface + NIR AR on entrance surface
Unit Price：
￥731.25
货期：
3-4天
|
||||||||
