产品说明

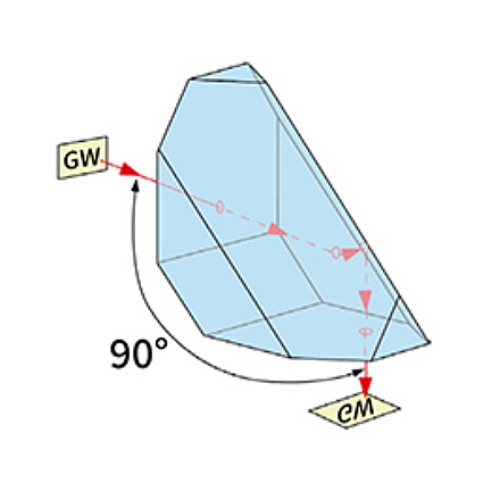

屋脊棱镜（Roof Prisms）可回转和反转图像以及以90°弯曲偏转光线。适合用于望远镜以及任何需要从物镜翻转图像、翻开右侧、以90°弯曲的光学仪器，以保持正确的视觉方向。
屋脊棱镜关键在于存在屋脊面，所谓屋脊面就是光路里面会遇到一个屋脊形的由两个反射面夹起来的反射面，两个面的棱在光路正中，所以有的屋脊棱镜可以看到中间有条分界线，其实也可以理解为把光束分成两半再拼合起来。
图知光学提供多种有效通光孔径、表面面型为λ/10@632.8nm、屋脊角误差为±3秒的屋脊棱镜。我们也可根据您的需求为您定制满足您使用要求的屋脊棱镜。

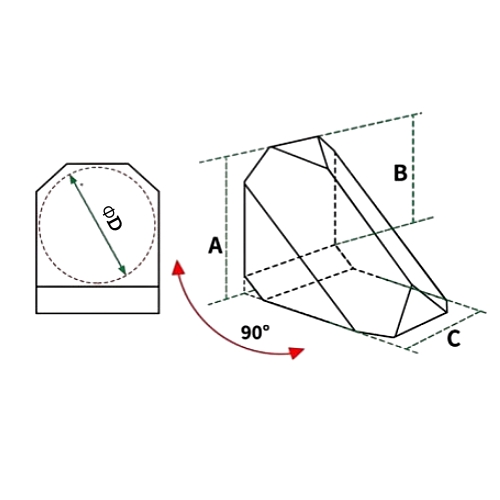

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: H-K9L(CDGM) | Dimension Tolerance: +0.0/-0.1 mm |
| Surface Figure: See details in the list | Surface Quality: 60/40 |
| Roof Angle Tolerance: ±3" | Other Angle Errors: ±3' |
| Pyramid: ±3' | Bevel: < 0.25 mm x 45° |
| Coating: None |
| 展开 | No. | CA(mm) | A(mm) | B(mm) | C(mm) | Surface figure | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|
| Ф9 | 13.70 | 10.00 | 10.00 | λ/10@632.8 nm | ￥437.50 | 3-4天 | |||
|
No.：
H-K9L屋脊棱镜-01
CA(mm)：
Ф9
A(mm)：
13.70
B(mm)：
10.00
C(mm)：
10.00
Surface figure：
λ/10@632.8 nm
Unit Price：
￥437.50
货期：
3-4天
|
|||||||||
| Ф14 | 20.55 | 15.00 | 15.00 | λ/10@632.8 nm | ￥493.75 | 3-4天 | |||
|
No.：
H-K9L屋脊棱镜-02
CA(mm)：
Ф14
A(mm)：
20.55
B(mm)：
15.00
C(mm)：
15.00
Surface figure：
λ/10@632.8 nm
Unit Price：
￥493.75
货期：
3-4天
|
|||||||||
| Ф19 | 27.40 | 20.00 | 20.00 | λ/10@632.8 nm | ￥593.75 | 3-4天 | |||
|
No.：
H-K9L屋脊棱镜-03
CA(mm)：
Ф19
A(mm)：
27.40
B(mm)：
20.00
C(mm)：
20.00
Surface figure：
λ/10@632.8 nm
Unit Price：
￥593.75
货期：
3-4天
|
|||||||||
| Ф29 | 41.10 | 30.00 | 30.00 | λ/4@632.8 nm | ￥937.50 | 3-4天 | |||
|
No.：
H-K9L屋脊棱镜-04
CA(mm)：
Ф29
A(mm)：
41.10
B(mm)：
30.00
C(mm)：
30.00
Surface figure：
λ/4@632.8 nm
Unit Price：
￥937.50
货期：
3-4天
|
|||||||||
