产品说明
直角棱镜（Right Angle Prisms）一般用于弯曲图像路径或将光路转折90°。将两个直角棱镜结合在一起也可以合成图像、偏移光束。
紫外熔融石英玻璃材质比K9光学玻璃有更宽的光谱范围（185nm-2.1μm），在紫外波段具有优异的透过性，其具有更低的折射率、更好的均匀性，热膨胀系数更小，同时还有更高的耐化学性和极低的荧光性等，是紫外应用的理想选择。
图知光学提供的紫外熔融石英高精度直角棱镜（UV Fused Silica High Precision Right Angle Prisms）表面面型为λ/10@632.8nm，尺寸范围广（5mm-25mm），如您有任何问题或需求，请联系我们。
备注：
1. 虽然直角棱镜斜面对45°入射光而言满足全反射条件，但对偏离垂直入射的光束，其反射率会受到较大影响。对大角度入射的应用，建议采用斜面镀铝膜棱镜。
2. 对需要光束180°返回应用的光路，采用直角面铝膜棱镜，可以有效增加大角度入射光的反射效率。同时斜面宽带增透也可以减少杂散光的影响。

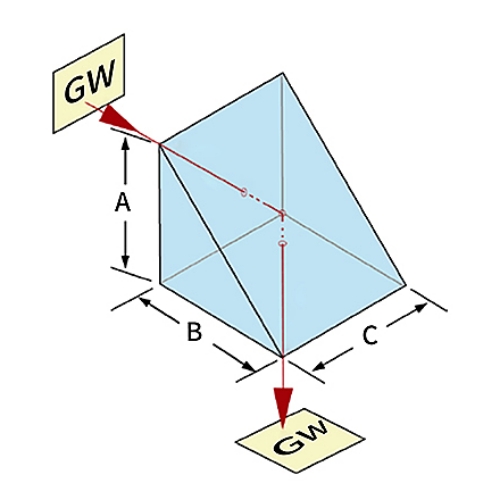

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: UV grade Fused Silica | Dimension Tolerance: +0.0/-0.1 mm |
| Surface Figure: λ/10@632.8 nm | Surface Quality: 20/10 |
| Angle Tolerance: See details in the list | Pyramid: < 5' |
| Bevel :＜0.2 mm x 45° | Coating : See details in the list |
| 展开 | No. | A=B=C(mm) | Angle tolerance | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|
| 5.00 | ±30″ | RA surface AR R<0.25% @355nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-01
A=B=C(mm)：
5.00
Angle tolerance：
±30″
Coating：
RA surface AR R<0.25% @355nm
Unit Price：
￥443.75
货期：
3-4天
|
|||||||
| 10.00 | ±15″ | RA surface AR R<0.25% @355nm | ￥493.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-02
A=B=C(mm)：
10.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @355nm
Unit Price：
￥493.75
货期：
3-4天
|
|||||||
| 12.50 | ±15″ | RA surface AR R<0.25% @355nm | ￥518.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-03
A=B=C(mm)：
12.50
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @355nm
Unit Price：
￥518.75
货期：
3-4天
|
|||||||
| 15.00 | ±15″ | RA surface AR R<0.25% @355nm | ￥593.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-04
A=B=C(mm)：
15.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @355nm
Unit Price：
￥593.75
货期：
3-4天
|
|||||||
| 20.00 | ±15″ | RA surface AR R<0.25% @355nm | ￥718.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-05
A=B=C(mm)：
20.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @355nm
Unit Price：
￥718.75
货期：
3-4天
|
|||||||
| 25.00 | ±15″ | RA surface AR R<0.25% @355nm | ￥1062.50 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-06
A=B=C(mm)：
25.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @355nm
Unit Price：
￥1062.50
货期：
3-4天
|
|||||||
| 5.00 | ±30″ | RA surface AR R<0.25% @532nm | ￥393.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-07
A=B=C(mm)：
5.00
Angle tolerance：
±30″
Coating：
RA surface AR R<0.25% @532nm
Unit Price：
￥393.75
货期：
3-4天
|
|||||||
| 10.00 | ±15″ | RA surface AR R<0.25% @532nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-08
A=B=C(mm)：
10.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @532nm
Unit Price：
￥443.75
货期：
3-4天
|
|||||||
| 12.50 | ±15″ | RA surface AR R<0.25% @532nm | ￥468.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-09
A=B=C(mm)：
12.50
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @532nm
Unit Price：
￥468.75
货期：
3-4天
|
|||||||
| 15.00 | ±15″ | RA surface AR R<0.25% @532nm | ￥543.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-10
A=B=C(mm)：
15.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @532nm
Unit Price：
￥543.75
货期：
3-4天
|
|||||||
| 20.00 | ±15″ | RA surface AR R<0.25% @532nm | ￥668.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-11
A=B=C(mm)：
20.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @532nm
Unit Price：
￥668.75
货期：
3-4天
|
|||||||
| 25.00 | ±15″ | RA surface AR R<0.25% @532nm | ￥968.75 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-12
A=B=C(mm)：
25.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @532nm
Unit Price：
￥968.75
货期：
3-4天
|
|||||||
| 5.00 | ±30″ | RA surface AR R<0.25% @1064nm | ￥412.50 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-13
A=B=C(mm)：
5.00
Angle tolerance：
±30″
Coating：
RA surface AR R<0.25% @1064nm
Unit Price：
￥412.50
货期：
3-4天
|
|||||||
| 10.00 | ±15″ | RA surface AR R<0.25% @1064nm | ￥450.00 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-14
A=B=C(mm)：
10.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @1064nm
Unit Price：
￥450.00
货期：
3-4天
|
|||||||
| 12.50 | ±15″ | RA surface AR R<0.25% @1064nm | ￥475.00 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-15
A=B=C(mm)：
12.50
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @1064nm
Unit Price：
￥475.00
货期：
3-4天
|
|||||||
| 15.00 | ±15″ | RA surface AR R<0.25% @1064nm | ￥562.50 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-16
A=B=C(mm)：
15.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @1064nm
Unit Price：
￥562.50
货期：
3-4天
|
|||||||
| 20.00 | ±15″ | RA surface AR R<0.25% @1064nm | ￥687.50 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-17
A=B=C(mm)：
20.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @1064nm
Unit Price：
￥687.50
货期：
3-4天
|
|||||||
| 25.00 | ±15″ | RA surface AR R<0.25% @1064nm | ￥987.50 | 3-4天 | |||
|
No.：
UVFS激光级直角棱镜-18
A=B=C(mm)：
25.00
Angle tolerance：
±15″
Coating：
RA surface AR R<0.25% @1064nm
Unit Price：
￥987.50
货期：
3-4天
|
|||||||
