产品说明

直角棱镜（Right Angle Prisms）一般用于弯曲图像路径或将光路转折90°。将两个直角棱镜结合在一起也可以合成图像、偏移光束。

紫外熔融石英玻璃材质比K9光学玻璃有更宽的光谱范围（185nm-2.1μm），在紫外波段具有优异的透过性，其具有更低的折射率、更好的均匀性，热膨胀系数更小，同时还有更高的耐化学性和极低的荧光性等，是紫外应用的理想选择。

图知光学提供的紫外熔融石英高精度直角棱镜（UV Fused Silica High Precision Right Angle Prisms）表面面型为λ/10@632.8nm，尺寸范围广（5mm-25mm），如您有任何问题或需求，请联系我们。

备注：

1. 虽然直角棱镜斜面对45°入射光而言满足全反射条件，但对偏离垂直入射的光束，其反射率会受到较大影响。对大角度入射的应用，建议采用斜面镀铝膜棱镜。

2. 对需要光束180°返回应用的光路，采用直角面铝膜棱镜，可以有效增加大角度入射光的反射效率。同时斜面宽带增透也可以减少杂散光的影响。

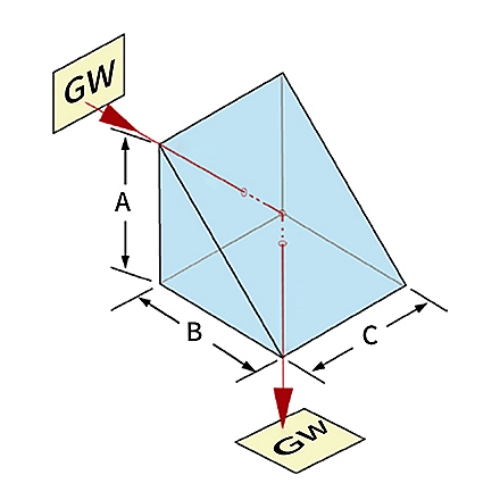

示意图

* 如无特殊备注，单位默认为mm

通用参数


当前可见规格：14。点击展开可查看规格详情，点击型号可将参数信息同步到上方通用参数区。
展开 No. A=B=C(mm) Angle tolerance Coating Unit Price 货期 购物车
5.00 ±30″ Uncoated ￥318.75 3-4天
No.：
UVFS高精度直角棱镜-01
A=B=C(mm)：
5.00
Angle tolerance：
±30″
Coating：
Uncoated
Unit Price：
￥318.75
货期：
3-4天
6.30 ±15″ Uncoated ￥318.75 3-4天
No.：
UVFS高精度直角棱镜-02
A=B=C(mm)：
6.30
Angle tolerance：
±15″
Coating：
Uncoated
Unit Price：
￥318.75
货期：
3-4天
10.00 ±15″ Uncoated ￥368.75 3-4天
No.：
UVFS高精度直角棱镜-03
A=B=C(mm)：
10.00
Angle tolerance：
±15″
Coating：
Uncoated
Unit Price：
￥368.75
货期：
3-4天
12.50 ±15″ Uncoated ￥393.75 3-4天
No.：
UVFS高精度直角棱镜-04
A=B=C(mm)：
12.50
Angle tolerance：
±15″
Coating：
Uncoated
Unit Price：
￥393.75
货期：
3-4天
15.00 ±15″ Uncoated ￥468.75 3-4天
No.：
UVFS高精度直角棱镜-05
A=B=C(mm)：
15.00
Angle tolerance：
±15″
Coating：
Uncoated
Unit Price：
￥468.75
货期：
3-4天
20.00 ±15″ Uncoated ￥593.75 3-4天
No.：
UVFS高精度直角棱镜-06
A=B=C(mm)：
20.00
Angle tolerance：
±15″
Coating：
Uncoated
Unit Price：
￥593.75
货期：
3-4天
25.00 ±15″ Uncoated ￥868.75 3-4天
No.：
UVFS高精度直角棱镜-07
A=B=C(mm)：
25.00
Angle tolerance：
±15″
Coating：
Uncoated
Unit Price：
￥868.75
货期：
3-4天
5.00 ±30″ Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm ￥493.75 3-4天
No.：
UVFS高精度直角棱镜-08
A=B=C(mm)：
5.00
Angle tolerance：
±30″
Coating：
Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm
Unit Price：
￥493.75
货期：
3-4天
6.30 ±15″ Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm ￥493.75 3-4天
No.：
UVFS高精度直角棱镜-09
A=B=C(mm)：
6.30
Angle tolerance：
±15″
Coating：
Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm
Unit Price：
￥493.75
货期：
3-4天
10.00 ±15″ Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm ￥531.25 3-4天
No.：
UVFS高精度直角棱镜-10
A=B=C(mm)：
10.00
Angle tolerance：
±15″
Coating：
Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm
Unit Price：
￥531.25
货期：
3-4天
12.50 ±15″ Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm ￥562.50 3-4天
No.：
UVFS高精度直角棱镜-11
A=B=C(mm)：
12.50
Angle tolerance：
±15″
Coating：
Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm
Unit Price：
￥562.50
货期：
3-4天
15.00 ±15″ Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm ￥643.75 3-4天
No.：
UVFS高精度直角棱镜-12
A=B=C(mm)：
15.00
Angle tolerance：
±15″
Coating：
Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm
Unit Price：
￥643.75
货期：
3-4天
20.00 ±15″ Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm ￥768.75 3-4天
No.：
UVFS高精度直角棱镜-13
A=B=C(mm)：
20.00
Angle tolerance：
±15″
Coating：
Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm
Unit Price：
￥768.75
货期：
3-4天
25.00 ±15″ Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm ￥1118.75 3-4天
No.：
UVFS高精度直角棱镜-14
A=B=C(mm)：
25.00
Angle tolerance：
±15″
Coating：
Al mirrored on hypotenuse + RA surfaces AR coated Ravg<0.5% @250~400nm
Unit Price：
￥1118.75
货期：
3-4天
