产品说明

直角棱镜（Right Angle Prisms）一般用于弯曲图像路径或将光路转折90°。将两个直角棱镜结合在一起也可以合成图像、偏移光束。

K9光学玻璃是一种宽光谱透过优异的光学材料，其在350nm-2000nm均具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常被作为各种光学元件的基底使用，用来制作各种精密的光学元件。

图知光学提供的K9高精度直角棱镜（K9 High Precision Right Angle Prisms）表面面型为λ/10@632.8nm，尺寸范围广（1mm-50mm），波长覆盖VIS、NIR等范围，膜层有直角面镀铝膜、斜面镀增透膜以及直角面镀增透膜、斜面镀铝膜两种方式。图知光学也可根据您的需求为您定制满足要求的K9直角棱镜，如您有任何问题或需求，请联系我们。

备注：虽然直角棱镜斜面对45°入射光而言满足全反射条件，但对偏离垂直入射的光束，其反射率会受到较大影响。对大角度入射的应用，建议采用斜面镀铝膜棱镜。

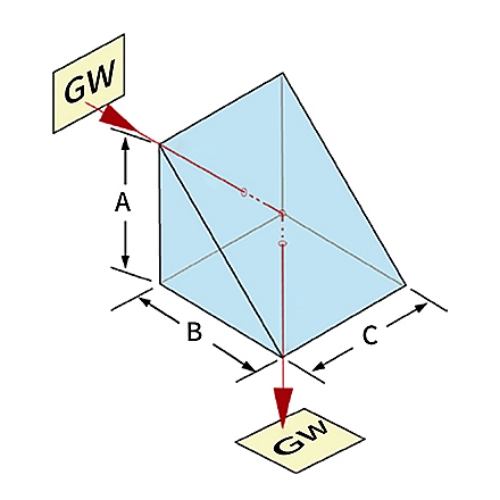

示意图

* 如无特殊备注，单位默认为mm

通用参数
Material: H-K9L(CDGM)Dimension Tolerance: +0.0/-0.1 mm
Surface figure: λ/10@632.8 nmSurface Quality: 20/10
Angle Tolerance: See details in the listPyramid: < 5'
Bevel:＜0.2 mm x 45°Coating: See details in the list


当前可见规格：18。点击展开可查看规格详情，点击型号可将参数信息同步到上方通用参数区。
展开 No. A=B=C(mm) Angle tolerance Coating Unit Price 货期 购物车
5.00 ±30″ RA surface R<0.25% @532nm ￥293.75 3-4天
No.：
H-K9L激光级直角棱镜-01
A=B=C(mm)：
5.00
Angle tolerance：
±30″
Coating：
RA surface R<0.25% @532nm
Unit Price：
￥293.75
货期：
3-4天
10.00 ±15″ RA surface R<0.25% @532nm ￥293.75 3-4天
No.：
H-K9L激光级直角棱镜-02
A=B=C(mm)：
10.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @532nm
Unit Price：
￥293.75
货期：
3-4天
12.50 ±15″ RA surface R<0.25% @532nm ￥331.25 3-4天
No.：
H-K9L激光级直角棱镜-03
A=B=C(mm)：
12.50
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @532nm
Unit Price：
￥331.25
货期：
3-4天
15.00 ±15″ RA surface R<0.25% @532nm ￥368.75 3-4天
No.：
H-K9L激光级直角棱镜-04
A=B=C(mm)：
15.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @532nm
Unit Price：
￥368.75
货期：
3-4天
20.00 ±15″ RA surface R<0.25% @532nm ￥368.75 3-4天
No.：
H-K9L激光级直角棱镜-05
A=B=C(mm)：
20.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @532nm
Unit Price：
￥368.75
货期：
3-4天
25.00 ±15″ RA surface R<0.25% @532nm ￥418.75 3-4天
No.：
H-K9L激光级直角棱镜-06
A=B=C(mm)：
25.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @532nm
Unit Price：
￥418.75
货期：
3-4天
5.00 ±30″ RA surface R<0.25% @633nm ￥293.75 3-4天
No.：
H-K9L激光级直角棱镜-07
A=B=C(mm)：
5.00
Angle tolerance：
±30″
Coating：
RA surface R<0.25% @633nm
Unit Price：
￥293.75
货期：
3-4天
10.00 ±15″ RA surface R<0.25% @633nm ￥293.75 3-4天
No.：
H-K9L激光级直角棱镜-08
A=B=C(mm)：
10.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @633nm
Unit Price：
￥293.75
货期：
3-4天
12.50 ±15″ RA surface R<0.25% @633nm ￥331.25 3-4天
No.：
H-K9L激光级直角棱镜-09
A=B=C(mm)：
12.50
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @633nm
Unit Price：
￥331.25
货期：
3-4天
15.00 ±15″ RA surface R<0.25% @633nm ￥368.75 3-4天
No.：
H-K9L激光级直角棱镜-10
A=B=C(mm)：
15.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @633nm
Unit Price：
￥368.75
货期：
3-4天
20.00 ±15″ RA surface R<0.25% @633nm ￥368.75 3-4天
No.：
H-K9L激光级直角棱镜-11
A=B=C(mm)：
20.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @633nm
Unit Price：
￥368.75
货期：
3-4天
25.00 ±15″ RA surface R<0.25% @633nm ￥418.75 3-4天
No.：
H-K9L激光级直角棱镜-12
A=B=C(mm)：
25.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @633nm
Unit Price：
￥418.75
货期：
3-4天
5.00 ±30″ RA surface R<0.25% @785nm ￥293.75 3-4天
No.：
H-K9L激光级直角棱镜-13
A=B=C(mm)：
5.00
Angle tolerance：
±30″
Coating：
RA surface R<0.25% @785nm
Unit Price：
￥293.75
货期：
3-4天
10.00 ±15″ RA surface R<0.25% @785nm ￥293.75 3-4天
No.：
H-K9L激光级直角棱镜-14
A=B=C(mm)：
10.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @785nm
Unit Price：
￥293.75
货期：
3-4天
12.50 ±15″ RA surface R<0.25% @785nm ￥331.25 3-4天
No.：
H-K9L激光级直角棱镜-15
A=B=C(mm)：
12.50
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @785nm
Unit Price：
￥331.25
货期：
3-4天
15.00 ±15″ RA surface R<0.25% @785nm ￥368.75 3-4天
No.：
H-K9L激光级直角棱镜-16
A=B=C(mm)：
15.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @785nm
Unit Price：
￥368.75
货期：
3-4天
20.00 ±15″ RA surface R<0.25% @785nm ￥368.75 3-4天
No.：
H-K9L激光级直角棱镜-17
A=B=C(mm)：
20.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @785nm
Unit Price：
￥368.75
货期：
3-4天
25.00 ±15″ RA surface R<0.25% @785nm ￥418.75 3-4天
No.：
H-K9L激光级直角棱镜-18
A=B=C(mm)：
25.00
Angle tolerance：
±15″
Coating：
RA surface R<0.25% @785nm
Unit Price：
￥418.75
货期：
3-4天
