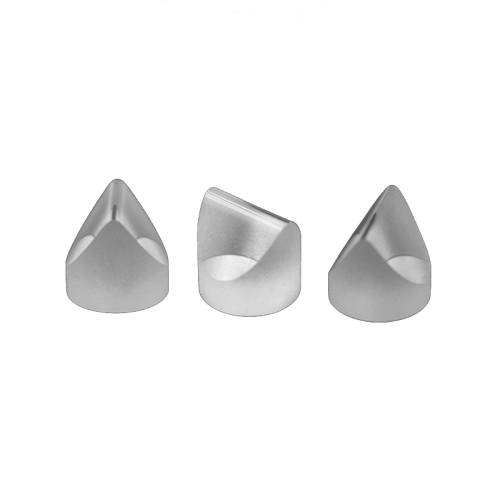

鲍威尔棱镜

鲍威尔棱镜
产品说明

鲍威尔棱镜(激光线性发生器透镜)能够将准直光束转换成均匀分布的直线光束。与柱面透镜产生中间高亮边缘衰减的高斯光束不同，鲍威尔棱镜可以将入射准直高斯光束的光功率重新分布，扇形展开成能量均匀的线形光束。鲍威尔棱镜的入射面为非球面设计，出射面为平面，均镀有400-700 nm的增透膜，每个表面的平均反射率<1%。鲍威尔棱镜可用于校准、整形、扫描、检测和机器视觉等。

鲍威尔棱镜对入射光斑大小很敏感，如下系列棱镜的设计入射光斑为1 mm，若大于1 mm出射直线光束两端会出现亮点，小于1 mm则中间亮而两端暗。对于633 nm的入射光，80%中心线范围上强度差异小于20%，直线度小于0.1%。其他入射光斑大小和外形尺寸参数的需求可支持定制。如有其他需求，请联系我们。

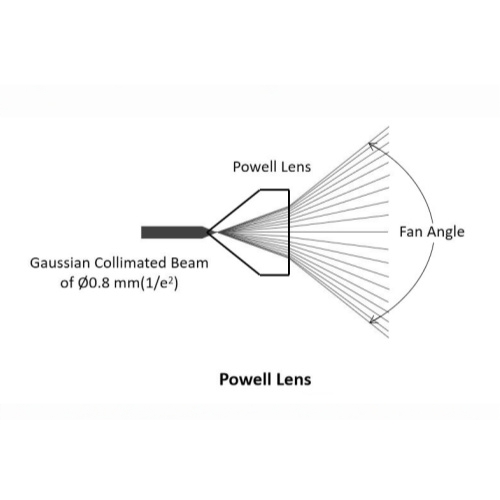

示意图

* 如无特殊备注，单位默认为mm

通用参数
MaterialH-K9L
Input Beam Dia.1 mm(1/e²) collimated Gaussian beam
Fan divergence angle30°, 45°, 60°, 75°@633 nm
Diameter Tolerance0/- 0.2 mm
Surface Quality80/50
Clear aperture> Φ6 mm
CoatingRave < 1%@AR400-900 nm


当前可见规格：4。点击展开可查看规格详情，点击型号可将参数信息同步到上方通用参数区。
展开 No. Size(mm) Fan Divergence Angle Coating Unit Price 货期 购物车
Φ9×8.5 30° Rave<1%@400-900nm ￥1400.00 3-4天
No.：
鲍威尔棱镜-01
Size(mm)：
Φ9×8.5
Fan Divergence Angle：
30°
Coating：
Rave<1%@400-900nm
Unit Price：
￥1400.00
货期：
3-4天
Φ9×8.5 45° Rave<1%@400-900nm ￥1400.00 3-4天
No.：
鲍威尔棱镜-02
Size(mm)：
Φ9×8.5
Fan Divergence Angle：
45°
Coating：
Rave<1%@400-900nm
Unit Price：
￥1400.00
货期：
3-4天
Φ9×8.5 60° Rave<1%@400-900nm ￥1400.00 3-4天
No.：
鲍威尔棱镜-03
Size(mm)：
Φ9×8.5
Fan Divergence Angle：
60°
Coating：
Rave<1%@400-900nm
Unit Price：
￥1400.00
货期：
3-4天
Φ9×8.5 75° Rave<1%@400-900nm ￥1400.00 3-4天
No.：
鲍威尔棱镜-04
Size(mm)：
Φ9×8.5
Fan Divergence Angle：
75°
Coating：
Rave<1%@400-900nm
Unit Price：
￥1400.00
货期：
3-4天
曲线
