产品说明

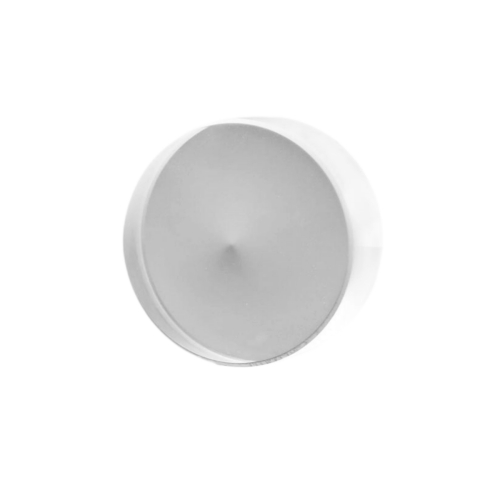

锥透镜是由一个圆锥面和一个平面组成的透镜，通常也被称为旋转对称棱镜。锥透镜常用来生成贝塞尔强度分布的光束或环形光束。
此系列锥透镜采用熔融石英为基底，具有高硬度、低折射率和优异的热稳定性，未镀膜，适用于紫外、可见光和近红外波长，适合高功率激光应用。有0.5°、2°、5°三种夹角(β)的锥透镜可选。

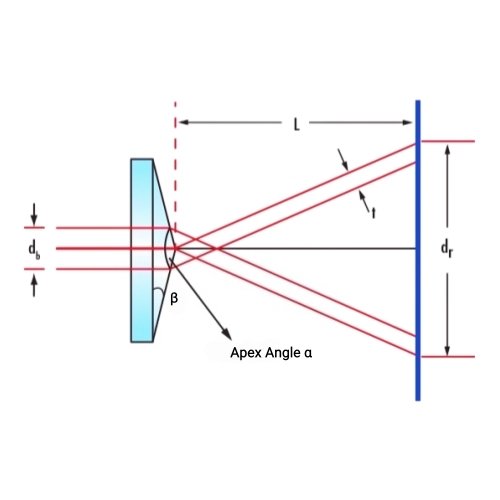

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Outer Diameter Tolerance | 0/- 0.1 mm |
| Clear aperture | >90% of Diameter |
| Center Thickness Tolerance | ± 0.1 mm |
| Apex Flat Diameter | < 0.5 mm |
| Surface Quality | 60/40 |
| Surface Flatness | λ/4@633 nm |
| 展开 | No. | Apex Angle α | Base Angle β | Dia.(mm) | Te(mm) | Tc(mm) | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|
| 170° | 5° | 12.7 | 5 | 5.6 | ￥1750.00 | 3-4天 | |||
|
No.：
锥透镜-01
Apex Angle α：
170°
Base Angle β：
5°
Dia.(mm)：
12.7
Te(mm)：
5
Tc(mm)：
5.6
Unit Price：
￥1750.00
货期：
3-4天
|
|||||||||
| 176° | 2° | 12.7 | 5 | 5.2 | ￥1750.00 | 3-4天 | |||
|
No.：
锥透镜-02
Apex Angle α：
176°
Base Angle β：
2°
Dia.(mm)：
12.7
Te(mm)：
5
Tc(mm)：
5.2
Unit Price：
￥1750.00
货期：
3-4天
|
|||||||||
| 179° | 0.5° | 12.7 | 5 | 5.1 | ￥1750.00 | 3-4天 | |||
|
No.：
锥透镜-03
Apex Angle α：
179°
Base Angle β：
0.5°
Dia.(mm)：
12.7
Te(mm)：
5
Tc(mm)：
5.1
Unit Price：
￥1750.00
货期：
3-4天
|
|||||||||
| 170° | 5° | 25.4 | 5 | 6.1 | ￥2613.50 | 3-4天 | |||
|
No.：
锥透镜-04
Apex Angle α：
170°
Base Angle β：
5°
Dia.(mm)：
25.4
Te(mm)：
5
Tc(mm)：
6.1
Unit Price：
￥2613.50
货期：
3-4天
|
|||||||||
| 176° | 2° | 25.4 | 5 | 5.4 | ￥2613.50 | 3-4天 | |||
|
No.：
锥透镜-05
Apex Angle α：
176°
Base Angle β：
2°
Dia.(mm)：
25.4
Te(mm)：
5
Tc(mm)：
5.4
Unit Price：
￥2613.50
货期：
3-4天
|
|||||||||
| 179° | 0.5° | 25.4 | 5 | 5.1 | ￥2613.50 | 3-4天 | |||
|
No.：
锥透镜-06
Apex Angle α：
179°
Base Angle β：
0.5°
Dia.(mm)：
25.4
Te(mm)：
5
Tc(mm)：
5.1
Unit Price：
￥2613.50
货期：
3-4天
|
|||||||||
