产品说明

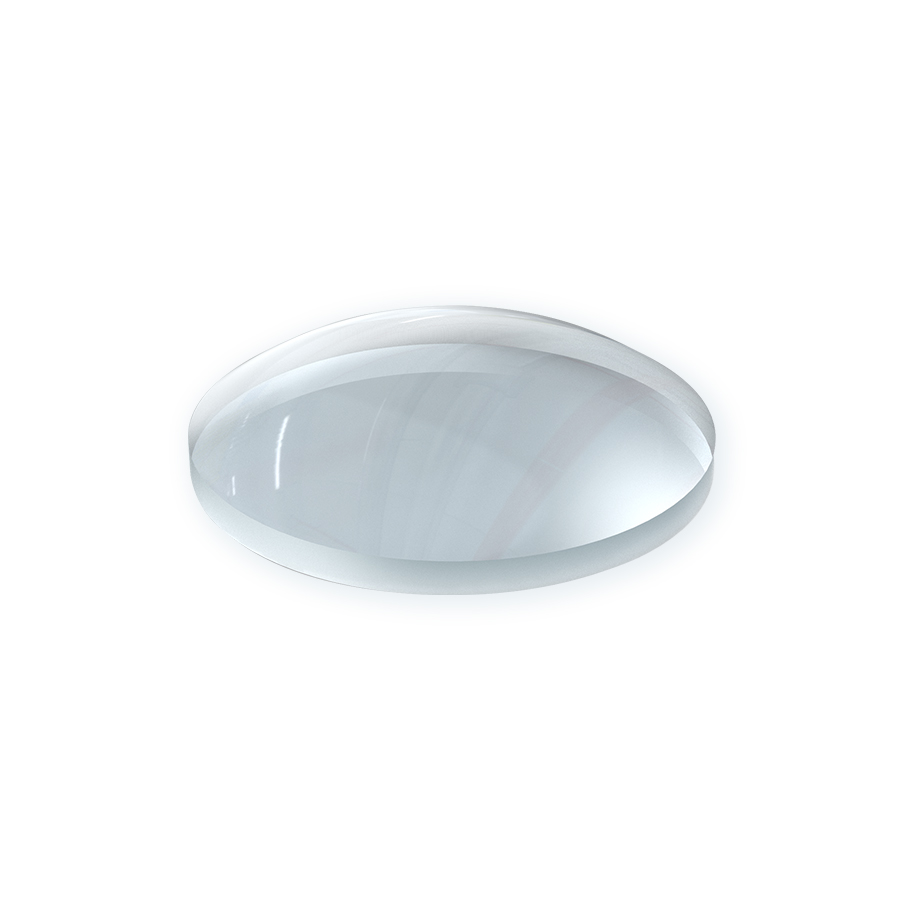

TPX透镜(TPX Lenses)又称太赫兹透镜，是由TPX(聚4-甲基戊烯)材料制成，用于太赫兹波段的透镜，设计波长为300μm。太赫兹波一般指0.1 THz~10 THz电磁波，波长0.03 mm~3 mm，介于微波与红外线之间，常用于物质鉴别或无损检测等。
图知光学提供直径为25 mm和38 mm的TPX透镜，焦距范围覆盖35 mm、50 mm、100 mm及200mm， 该类型产品在光学系统中主要被用于太赫兹波段的聚焦准直，其被广泛集成在太赫兹光谱仪、太赫兹成像系统及太赫兹研究等产品及相关领域中。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material | TPX(Poly 4-methylpentene) |
| Aperture | > 90% |
| Design Wavelength | 300 μm |
| Diameter Tolerance | ± 0.25 mm |
| Center Thickness Tolerance | ± 0.2 mm |
| Focal Length Tolerance | ± 1% |
| Surface Quality | 80-50 |
| Surface Irregularities | 2 |
| Bevel | 0.3 X 0.3 |
| Refractive Index | 1.45@1 THz |
| Coating | Uncoated |
| 展开 | No. | R(mm) | Dia.(mm) | CT(mm) | ET(mm) | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|
| 16.24 | 25.40 | 6 | 1.72 | ￥2437.50 | 2-4周 | |||
|
No.：
TPX太赫兹透镜-01
R(mm)：
16.24
Dia.(mm)：
25.40
CT(mm)：
6
ET(mm)：
1.72
Unit Price：
￥2437.50
货期：
2-4周
|
||||||||
| 23.2 | 25.40 | 5 | 1.78 | ￥2437.50 | 2-4周 | |||
|
No.：
TPX太赫兹透镜-02
R(mm)：
23.2
Dia.(mm)：
25.40
CT(mm)：
5
ET(mm)：
1.78
Unit Price：
￥2437.50
货期：
2-4周
|
||||||||
| 23.2 | 38 | 8 | 1.42 | ￥2687.50 | 2-4周 | |||
|
No.：
TPX太赫兹透镜-03
R(mm)：
23.2
Dia.(mm)：
38
CT(mm)：
8
ET(mm)：
1.42
Unit Price：
￥2687.50
货期：
2-4周
|
||||||||
| 46.4 | 38 | 6 | 2.28 | ￥2687.50 | 2-4周 | |||
|
No.：
TPX太赫兹透镜-04
R(mm)：
46.4
Dia.(mm)：
38
CT(mm)：
6
ET(mm)：
2.28
Unit Price：
￥2687.50
货期：
2-4周
|
||||||||
| 92.8 | 38 | 4 | 2.08 | ￥2687.50 | 2-4周 | |||
|
No.：
TPX太赫兹透镜-05
R(mm)：
92.8
Dia.(mm)：
38
CT(mm)：
4
ET(mm)：
2.08
Unit Price：
￥2687.50
货期：
2-4周
|
||||||||
曲线
