产品说明
非球面透镜(Aspheric Lenses)不同于球面透镜具有恒定的曲率半径，非球面透镜的曲率半径是从中间到边缘随着主光轴的变化而连续变化，可以更好的校正球差、色差，进而提高透镜的光斑质量。通过对圆锥常数和非球面系数进行调整，使透镜得到优化，以较大限度地减小像差，其常被用于条码扫描、激光准直、光学成像等领域。非球面透镜采用单一元件设计，有助于较大限度地减少光学系统中的透镜数量，非球面透镜允许光学元件设计者使用比传统球面元件更少的光学元件数量来校正像差，因为前者为他们所提供的像差校正要多于后者使用多个表面所能提供的像差校正。
硒化锌基片适合于红外应用。图知光学可提供不镀膜与镀 IR1、IR2增透膜的硒化锌非球面透镜。

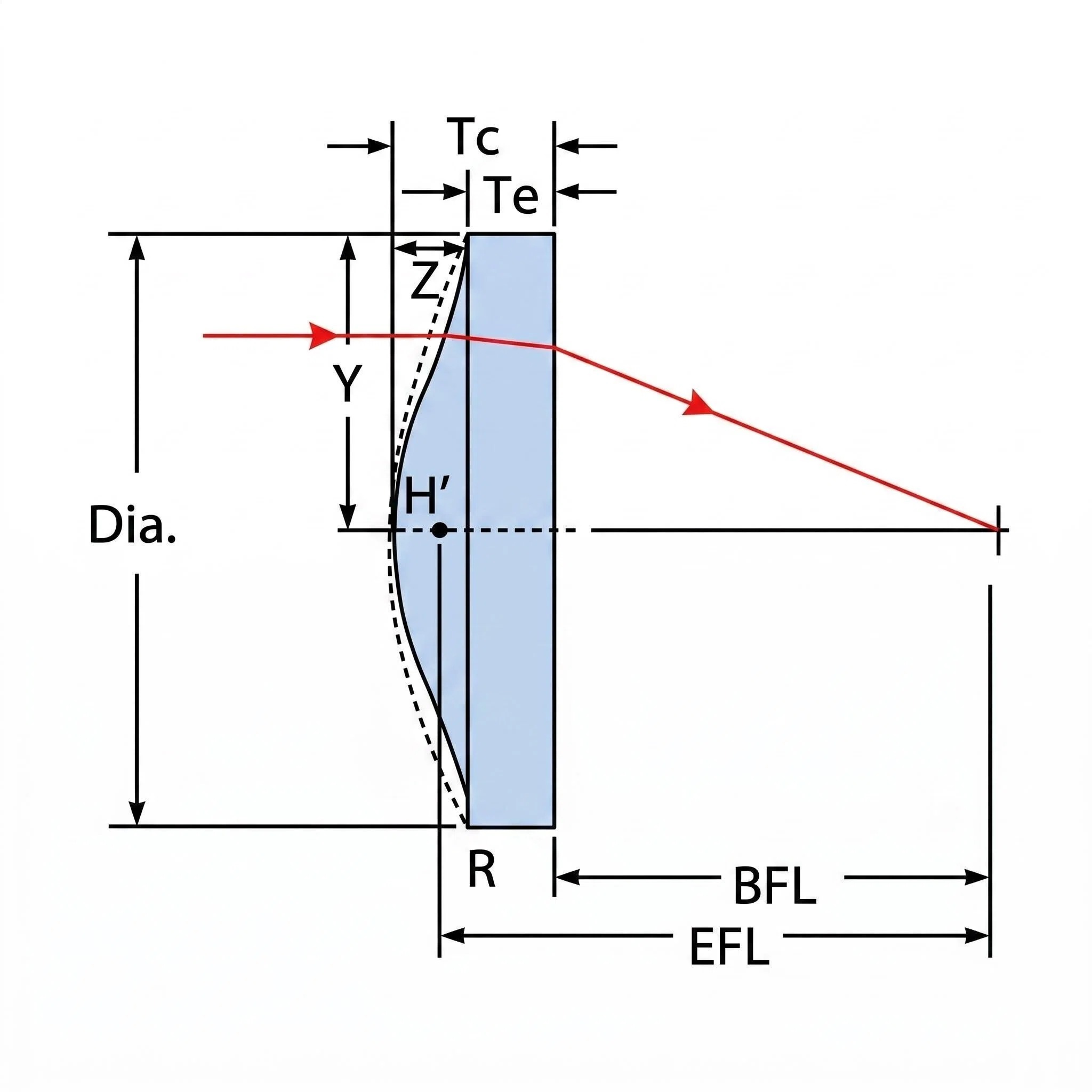

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: CVD Laser Grade ZnSe | Wavelength: See details in the list |
| Dia. tolerance: +0.0/-0.1 mm | CT tolerance: ±0.2 mm |
| EFL Tolerance: ±1% | Centration: <3' |
| Surface Quality: 60/40 | Bevel: 0.2 mm x 45° |
| Coating: See details in the list |
| 展开 | No. | N.A.(mm) | Design Wavelength | Dia.(mm) | EFL(mm) | BFL(mm) | CT(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.67 | 4.0μm | 25.40 | 12.70 | 9.88 | 7.00 | Uncoated | ￥5312.50 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-01
N.A.(mm)：
0.67
Design Wavelength：
4.0μm
Dia.(mm)：
25.40
EFL(mm)：
12.70
BFL(mm)：
9.88
CT(mm)：
7.00
Coating：
Uncoated
Unit Price：
￥5312.50
货期：
3-4天
|
|||||||||||
| 0.42 | 4.0μm | 25.40 | 25.00 | 22.53 | 6.00 | Uncoated | ￥4875.00 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-02
N.A.(mm)：
0.42
Design Wavelength：
4.0μm
Dia.(mm)：
25.40
EFL(mm)：
25.00
BFL(mm)：
22.53
CT(mm)：
6.00
Coating：
Uncoated
Unit Price：
￥4875.00
货期：
3-4天
|
|||||||||||
| 0.22 | 4.0μm | 25.40 | 50.00 | 47.95 | 5.00 | Uncoated | ￥4625.00 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-03
N.A.(mm)：
0.22
Design Wavelength：
4.0μm
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
47.95
CT(mm)：
5.00
Coating：
Uncoated
Unit Price：
￥4625.00
货期：
3-4天
|
|||||||||||
| 0.67 | 4.0μm | 25.40 | 12.70 | 9.88 | 7.00 | Ravg<1.5% @3~5μm | ￥5625.00 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-04
N.A.(mm)：
0.67
Design Wavelength：
4.0μm
Dia.(mm)：
25.40
EFL(mm)：
12.70
BFL(mm)：
9.88
CT(mm)：
7.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥5625.00
货期：
3-4天
|
|||||||||||
| 0.42 | 4.0μm | 25.40 | 25.00 | 22.53 | 6.00 | Ravg<1.5% @3~5μm | ￥5187.50 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-05
N.A.(mm)：
0.42
Design Wavelength：
4.0μm
Dia.(mm)：
25.40
EFL(mm)：
25.00
BFL(mm)：
22.53
CT(mm)：
6.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥5187.50
货期：
3-4天
|
|||||||||||
| 0.22 | 4.0μm | 25.40 | 50.00 | 47.95 | 5.00 | Ravg<1.5% @3~5μm | ￥4937.50 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-06
N.A.(mm)：
0.22
Design Wavelength：
4.0μm
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
47.95
CT(mm)：
5.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥4937.50
货期：
3-4天
|
|||||||||||
| 0.67 | 10.6μm | 25.40 | 12.70 | 10.22 | 6.20 | Uncoated | ￥5312.50 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-07
N.A.(mm)：
0.67
Design Wavelength：
10.6μm
Dia.(mm)：
25.40
EFL(mm)：
12.70
BFL(mm)：
10.22
CT(mm)：
6.20
Coating：
Uncoated
Unit Price：
￥5312.50
货期：
3-4天
|
|||||||||||
| 0.42 | 10.6μm | 25.40 | 25.00 | 22.51 | 6.00 | Uncoated | ￥4875.00 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-08
N.A.(mm)：
0.42
Design Wavelength：
10.6μm
Dia.(mm)：
25.40
EFL(mm)：
25.00
BFL(mm)：
22.51
CT(mm)：
6.00
Coating：
Uncoated
Unit Price：
￥4875.00
货期：
3-4天
|
|||||||||||
| 0.22 | 10.6μm | 25.40 | 50.00 | 47.92 | 5.00 | Uncoated | ￥4625.00 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-09
N.A.(mm)：
0.22
Design Wavelength：
10.6μm
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
47.92
CT(mm)：
5.00
Coating：
Uncoated
Unit Price：
￥4625.00
货期：
3-4天
|
|||||||||||
| 0.67 | 10.6μm | 25.40 | 12.70 | 10.22 | 6.20 | Ravg<1.5% @8~12μm | ￥5625.00 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-10
N.A.(mm)：
0.67
Design Wavelength：
10.6μm
Dia.(mm)：
25.40
EFL(mm)：
12.70
BFL(mm)：
10.22
CT(mm)：
6.20
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥5625.00
货期：
3-4天
|
|||||||||||
| 0.42 | 10.6μm | 25.40 | 25.00 | 22.51 | 6.00 | Ravg<1.5% @8~12μm | ￥5187.50 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-11
N.A.(mm)：
0.42
Design Wavelength：
10.6μm
Dia.(mm)：
25.40
EFL(mm)：
25.00
BFL(mm)：
22.51
CT(mm)：
6.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥5187.50
货期：
3-4天
|
|||||||||||
| 0.22 | 10.6μm | 25.40 | 50.00 | 47.92 | 5.00 | Ravg<1.5% @8~12μm | ￥4937.50 | 3-4天 | |||
|
No.：
ZnSe非球面透镜-12
N.A.(mm)：
0.22
Design Wavelength：
10.6μm
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
47.92
CT(mm)：
5.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥4937.50
货期：
3-4天
|
|||||||||||
