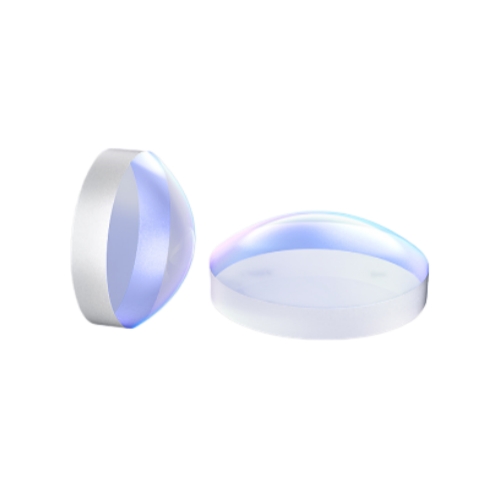

紫外熔融石英非球面透镜(UV Aspheric Lenses)以一个非球面元件为基础，采用先进的研磨和抛光设备加工而成。紫外熔融石英非球面透镜具有0.65的高数值孔径(NA)，可提供最佳聚光能力和对焦性能，非常适合高效率照明应用或者准直宽谱光源、LED或类似光源。紫外熔融石英在紫外波段也能提供高透过率，以及低的热膨胀系数，所以非常适合紫外到近红外应用。非球面透镜的表面经过优化，采用更复杂外表面，并会通过曲率方式从透镜中心往透镜边缘外面的方向逐渐改变来减少球面的像差。在聚焦准直光束时应使其入射到透镜非球面侧，而在准直点光源发出的光时应使其入射到透镜平面上，能够实现最小的球差。
图知光学提供直径Ø12.5 mm、Ø25.0 mm或Ø50.0 mm的高精度精密非球面透镜，可选择焦距范围10-40 mm，包括不镀膜以及紫外波段250-400 nm的增透膜。如您有其他需求，请联系我们。
* 所有透镜的设计波长为405nm，当透镜用于其他波段时需考虑由折射率变化带来的光学性能的变化，具体请咨询我司。
** 工作距离WD为透镜平面到焦点的理论距离。
***由于透镜的折射入射光和出射光两面的净通光口径有所不同。

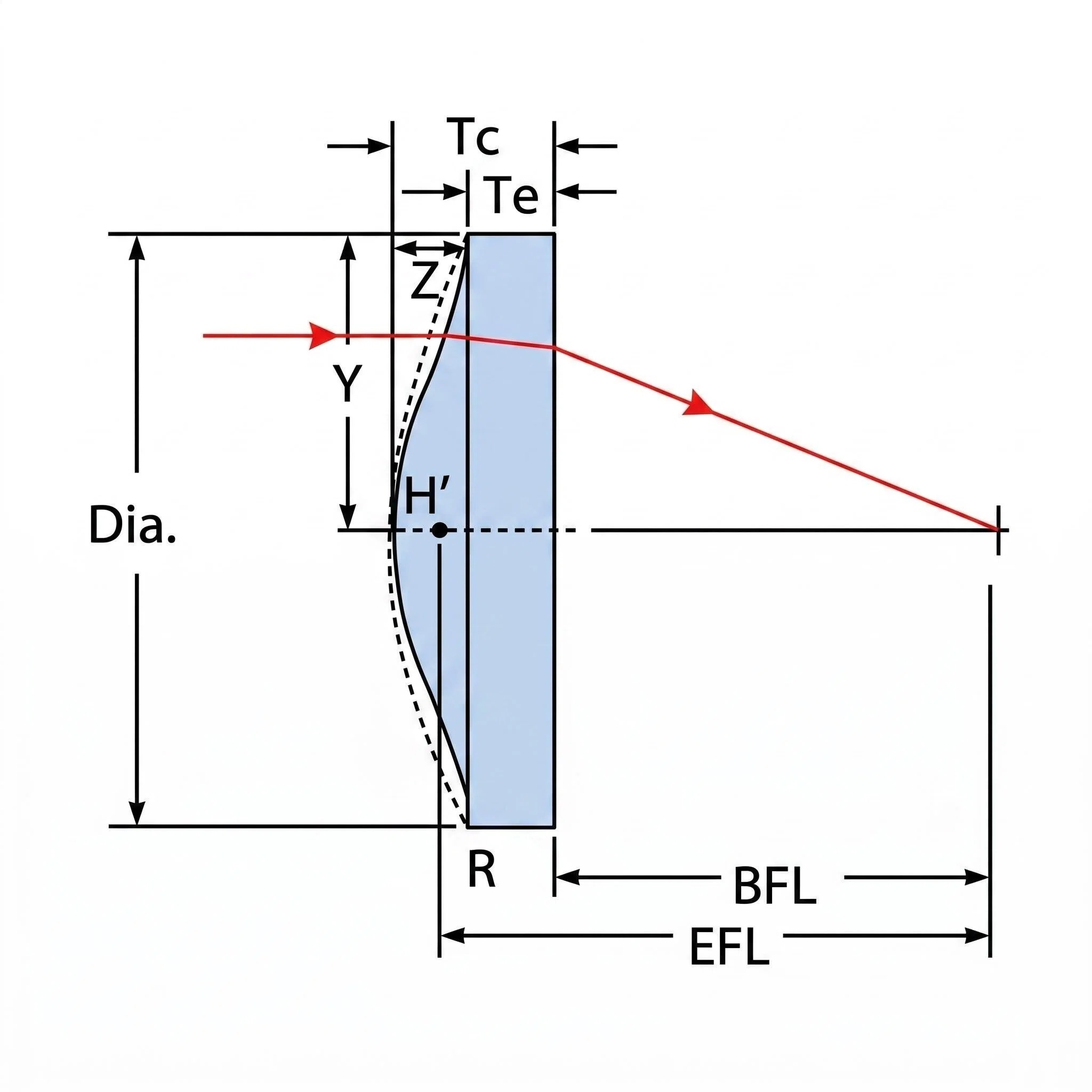

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: (JGS1) | Design Wavelength: 405 nm |
| Dia. Tolerance(mm): +0/-0.05 | CT Tolerance(mm): ±0.1 |
| NA: 0.65 | Aspheric Surface Error: RMS 0.75 μm |
| Surface Quality: 40/20 | Centration: < 3′ |
| EFL Tolerance: ±1% |
| 展开 | No. | WD(mm) | Collimation(Aspheric Side) | Focusing(Plano Side) | Dia.(mm) | EFL(mm) | Te(mm) | Tc(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4.90 | φ11.43 | φ8.4 | 12.50 | 10.00 | 1.90 | 7.50 | Uncoated | ￥870.00 | 3-4天 | |||
|
