产品说明
弯月透镜(Meniscus Lenses)为凹凸透镜。此透镜具有一个外凸镜面和一个内凹镜面。如果外凸的弧度大于内凹的弧度，则透镜具有正焦距且用作为放大镜；若凹侧曲率大，凸侧曲率小，则为负弯月透镜，负弯月透镜可以用来替代其他负透镜。弯月透镜用于较大程度地减少球差，可以获得比平凸透镜更小的焦点与更少的像差，以提高成像质量。与另一透镜结合使用时，正弯月透镜可以缩短焦距，从而在不引入明显球面像差的情况下，增加系统的数值孔径(NA)。用于会聚准直光时，透镜的凸面应面向光源。

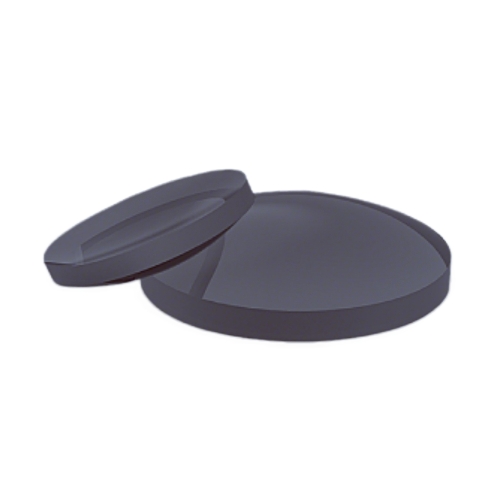

正弯月透镜(凸凹透镜)中心厚度大于边缘厚度，具备光线会聚作用，该透镜结构可最大程度降低球差。正弯月透镜凹面曲率半径大于凸面曲率半径，可实现实像成像。图知光学提供提供 H-K9L(N-BK7)、紫外熔石英、氟化钙、硒化锌、锗基底材质的正弯月透镜。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: Germanium(Ge) single crystal | Design Wavelength: 10.6μm |
| Diameter Tolerance: +0.0/-0.1 mm | CT Tolerance：±0.2 mm |
| Focal Length Tolerance: ±1% | Centering Tolerance: <3′ |
| Surface Quality: 60/40 | Bevel: 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | R1(mm) | CT(mm) | R2(mm) | ET(mm) | Compatible Lens Ring | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25.00 | 25.00 | 23.3 | 28.30 | 2.50 | 42.50 | 1.30 | Consult | Uncoated | ￥1187.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-01
Dia.(mm)：
25.00
EFL(mm)：
25.00
BFL(mm)：
23.3
R1(mm)：
28.30
CT(mm)：
2.50
R2(mm)：
42.50
ET(mm)：
1.30
Compatible Lens Ring：
Consult
Coating：
Uncoated
Unit Price：
￥1187.50
货期：
3-4天
|
|||||||||||||
| 25.00 | 30.00 | 28.3 | 33.40 | 2.50 | 50.00 | 1.50 | Consult | Uncoated | ￥1187.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-02
Dia.(mm)：
25.00
EFL(mm)：
30.00
BFL(mm)：
28.3
R1(mm)：
33.40
CT(mm)：
2.50
R2(mm)：
50.00
ET(mm)：
1.50
Compatible Lens Ring：
Consult
Coating：
Uncoated
Unit Price：
￥1187.50
货期：
3-4天
|
|||||||||||||
| 25.00 | 35.00 | 33.3 | 38.40 | 2.50 | 57.60 | 1.60 | Consult | Uncoated | ￥1187.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-03
Dia.(mm)：
25.00
EFL(mm)：
35.00
BFL(mm)：
33.3
R1(mm)：
38.40
CT(mm)：
2.50
R2(mm)：
57.60
ET(mm)：
1.60
Compatible Lens Ring：
Consult
Coating：
Uncoated
Unit Price：
￥1187.50
货期：
3-4天
|
|||||||||||||
| 50.00 | 50.00 | 46.7 | 56.60 | 5.00 | 84.90 | 2.60 | Consult | Uncoated | ￥3312.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-04
Dia.(mm)：
50.00
EFL(mm)：
50.00
BFL(mm)：
46.7
R1(mm)：
56.60
CT(mm)：
5.00
R2(mm)：
84.90
ET(mm)：
2.60
Compatible Lens Ring：
Consult
Coating：
Uncoated
Unit Price：
￥3312.50
货期：
3-4天
|
|||||||||||||
| 50.00 | 75.00 | 71.6 | 81.90 | 5.00 | 122.80 | 3.50 | Consult | Uncoated | ￥3312.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-05
Dia.(mm)：
50.00
EFL(mm)：
75.00
BFL(mm)：
71.6
R1(mm)：
81.90
CT(mm)：
5.00
R2(mm)：
122.80
ET(mm)：
3.50
Compatible Lens Ring：
Consult
Coating：
Uncoated
Unit Price：
￥3312.50
货期：
3-4天
|
|||||||||||||
| 50.00 | 100.00 | 96.5 | 107.00 | 5.00 | 160.50 | 4.00 | Consult | Uncoated | ￥3312.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-06
Dia.(mm)：
50.00
EFL(mm)：
100.00
BFL(mm)：
96.5
R1(mm)：
107.00
CT(mm)：
5.00
R2(mm)：
160.50
ET(mm)：
4.00
Compatible Lens Ring：
Consult
Coating：
Uncoated
Unit Price：
￥3312.50
货期：
3-4天
|
|||||||||||||
| 25.00 | 25.00 | 23.3 | 28.30 | 2.50 | 42.50 | 1.30 | Consult | Ravg<1.5% @8~12μm | ￥1687.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-07
Dia.(mm)：
25.00
EFL(mm)：
25.00
BFL(mm)：
23.3
R1(mm)：
28.30
CT(mm)：
2.50
R2(mm)：
42.50
ET(mm)：
1.30
Compatible Lens Ring：
Consult
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||||
| 25.00 | 30.00 | 28.3 | 33.40 | 2.50 | 50.00 | 1.50 | Consult | Ravg<1.5% @8~12μm | ￥1687.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-08
Dia.(mm)：
25.00
EFL(mm)：
30.00
BFL(mm)：
28.3
R1(mm)：
33.40
CT(mm)：
2.50
R2(mm)：
50.00
ET(mm)：
1.50
Compatible Lens Ring：
Consult
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||||
| 25.00 | 35.00 | 33.3 | 38.40 | 2.50 | 57.60 | 1.60 | Consult | Ravg<1.5% @8~12μm | ￥1687.50 | 3-4天 | |||
|
No.：
Ge正弯月透镜-09
Dia.(mm)：
25.00
EFL(mm)：
35.00
BFL(mm)：
33.3
R1(mm)：
38.40
CT(mm)：
2.50
R2(mm)：
57.60
ET(mm)：
1.60
Compatible Lens Ring：
Consult
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||||
| 50.00 | 50.00 | 46.7 | 56.60 | 5.00 | 84.90 | 2.60 | Consult | Ravg<1.5% @8~12μm | ￥3450.00 | 3-4天 | |||
|
No.：
Ge正弯月透镜-10
Dia.(mm)：
50.00
EFL(mm)：
50.00
BFL(mm)：
46.7
R1(mm)：
56.60
CT(mm)：
5.00
R2(mm)：
84.90
ET(mm)：
2.60
Compatible Lens Ring：
Consult
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥3450.00
货期：
3-4天
|
|||||||||||||
| 50.00 | 75.00 | 71.6 | 81.90 | 5.00 | 122.80 | 3.50 | Consult | Ravg<1.5% @8~12μm | ￥3450.00 | 3-4天 | |||
|
No.：
Ge正弯月透镜-11
Dia.(mm)：
50.00
EFL(mm)：
75.00
BFL(mm)：
71.6
R1(mm)：
81.90
CT(mm)：
5.00
R2(mm)：
122.80
ET(mm)：
3.50
Compatible Lens Ring：
Consult
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥3450.00
货期：
3-4天
|
|||||||||||||
| 50.00 | 100.00 | 96.5 | 107.00 | 5.00 | 160.50 | 4.00 | Consult | Ravg<1.5% @8~12μm | ￥3450.00 | 3-4天 | |||
|
No.：
Ge正弯月透镜-12
Dia.(mm)：
50.00
EFL(mm)：
100.00
BFL(mm)：
96.5
R1(mm)：
107.00
CT(mm)：
5.00
R2(mm)：
160.50
ET(mm)：
4.00
Compatible Lens Ring：
Consult
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥3450.00
货期：
3-4天
|
|||||||||||||
曲线
