产品说明

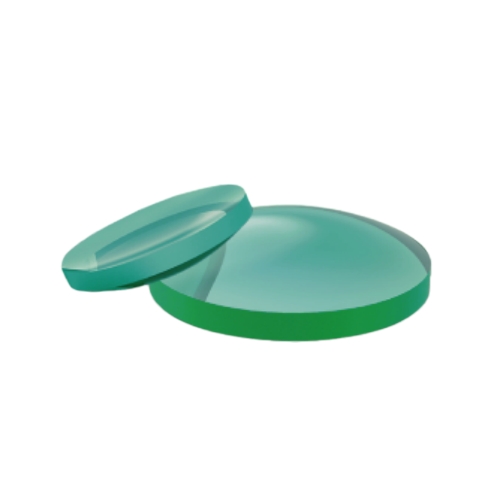

弯月透镜(Meniscus Lenses)为凹凸透镜。此透镜具有一个外凸镜面和一个内凹镜面。如果外凸的弧度大于内凹的弧度，则透镜具有正焦距且用作为放大镜；若凹侧曲率大，凸侧曲率小，则为负弯月透镜，负弯月透镜可以用来替代其他负透镜。弯月透镜用于较大程度地减少球差，可以获得比平凸透镜更小的焦点与更少的像差，以提高成像质量。与另一透镜结合使用时，正弯月透镜可以缩短焦距，从而在不引入明显球面像差的情况下，增加系统的数值孔径(NA)。用于会聚准直光时，透镜的凸面应面向光源。
正弯月透镜(凸凹透镜)中心厚度大于边缘厚度，具备光线会聚作用，该透镜结构可最大程度降低球差。正弯月透镜凹面曲率半径大于凸面曲率半径，可实现实像成像。图知光学提供提供 H-K9L(N-BK7)、紫外熔石英、氟化钙、硒化锌、锗基底材质的正弯月透镜。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: CaF2 single-crystal | Design Wavelength: 4μm |
| Diameter Tolerance: +0.0/-0.1 mm | CT Tolerance：±0.1 mm |
| Irregularity (P-V): λ/2@632.8 nm | Clear Aperture: > 90% |
| Focal Length Tolerance: ±1% | Centering Tolerance: ≤3′ |
| Surface Quality: 40/20 | Bevel: 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | R1(mm) | CT(mm) | R2(mm) | ET(mm) | Diopter(1/m) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12.70 | 20.0 | 16.3 | 7.50 | 4.70 | 72.40 | 1.40 | +50.0 | Uncoated | ￥818.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-01
Dia.(mm)：
12.70
EFL(mm)：
20.0
BFL(mm)：
16.3
R1(mm)：
7.50
CT(mm)：
4.70
R2(mm)：
72.40
ET(mm)：
1.40
Diopter(1/m)：
+50.0
Coating：
Uncoated
Unit Price：
￥818.75
货期：
3-4天
|
|||||||||||||
| 12.70 | 50.0 | 47.1 | 15.00 | 3.00 | 52.80 | 2.00 | +20.0 | Uncoated | ￥818.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-02
Dia.(mm)：
12.70
EFL(mm)：
50.0
BFL(mm)：
47.1
R1(mm)：
15.00
CT(mm)：
3.00
R2(mm)：
52.80
ET(mm)：
2.00
Diopter(1/m)：
+20.0
Coating：
Uncoated
Unit Price：
￥818.75
货期：
3-4天
|
|||||||||||||
| 12.70 | 80.0 | 76.5 | 20.00 | 3.00 | 49.10 | 2.40 | +12.5 | Uncoated | ￥818.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-03
Dia.(mm)：
12.70
EFL(mm)：
80.0
BFL(mm)：
76.5
R1(mm)：
20.00
CT(mm)：
3.00
R2(mm)：
49.10
ET(mm)：
2.40
Diopter(1/m)：
+12.5
Coating：
Uncoated
Unit Price：
￥818.75
货期：
3-4天
|
|||||||||||||
| 25.40 | 40.0 | 33.1 | 15.00 | 8.90 | 146.90 | 2.40 | +25.0 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-04
Dia.(mm)：
25.40
EFL(mm)：
40.0
BFL(mm)：
33.1
R1(mm)：
15.00
CT(mm)：
8.90
R2(mm)：
146.90
ET(mm)：
2.40
Diopter(1/m)：
+25.0
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
|||||||||||||
| 25.40 | 50.0 | 43.3 | 15.50 | 7.10 | 55.20 | 2.00 | +20.0 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-05
Dia.(mm)：
25.40
EFL(mm)：
50.0
BFL(mm)：
43.3
R1(mm)：
15.50
CT(mm)：
7.10
R2(mm)：
55.20
ET(mm)：
2.00
Diopter(1/m)：
+20.0
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
|||||||||||||
| 25.40 | 75.0 | 67.2 | 15.50 | 5.60 | 28.00 | 2.00 | +13.3 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-06
Dia.(mm)：
25.40
EFL(mm)：
75.0
BFL(mm)：
67.2
R1(mm)：
15.50
CT(mm)：
5.60
R2(mm)：
28.00
ET(mm)：
2.00
Diopter(1/m)：
+13.3
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
|||||||||||||
| 25.40 | 100.0 | 94.2 | 20.00 | 4.00 | 36.80 | 1.70 | +10.0 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-07
Dia.(mm)：
25.40
EFL(mm)：
100.0
BFL(mm)：
94.2
R1(mm)：
20.00
CT(mm)：
4.00
R2(mm)：
36.80
ET(mm)：
1.70
Diopter(1/m)：
+10.0
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
|||||||||||||
| 25.40 | 150.0 | 145.0 | 35.00 | 4.00 | 78.60 | 2.70 | +6.7 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-08
Dia.(mm)：
25.40
EFL(mm)：
150.0
BFL(mm)：
145.0
R1(mm)：
35.00
CT(mm)：
4.00
R2(mm)：
78.60
ET(mm)：
2.70
Diopter(1/m)：
+6.7
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
|||||||||||||
| 25.40 | 200.0 | 194.2 | 40.00 | 4.00 | 75.90 | 3.00 | +5.0 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-09
Dia.(mm)：
25.40
EFL(mm)：
200.0
BFL(mm)：
194.2
R1(mm)：
40.00
CT(mm)：
4.00
R2(mm)：
75.90
ET(mm)：
3.00
Diopter(1/m)：
+5.0
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
|||||||||||||
| 25.40 | 500.0 | 495.4 | 125.00 | 4.00 | 317.80 | 3.60 | +2.0 | Uncoated | ￥1218.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-10
Dia.(mm)：
25.40
EFL(mm)：
500.0
BFL(mm)：
495.4
R1(mm)：
125.00
CT(mm)：
4.00
R2(mm)：
317.80
ET(mm)：
3.60
Diopter(1/m)：
+2.0
Coating：
Uncoated
Unit Price：
￥1218.75
货期：
3-4天
|
|||||||||||||
| 12.70 | 20.0 | 16.3 | 7.50 | 4.70 | 72.40 | 1.40 | +50.0 | Ravg<1.5% @3~5μm | ￥893.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-11
Dia.(mm)：
12.70
EFL(mm)：
20.0
BFL(mm)：
16.3
R1(mm)：
7.50
CT(mm)：
4.70
R2(mm)：
72.40
ET(mm)：
1.40
Diopter(1/m)：
+50.0
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥893.75
货期：
3-4天
|
|||||||||||||
| 12.70 | 50.0 | 47.1 | 15.00 | 3.00 | 52.80 | 2.00 | +20.0 | Ravg<1.5% @3~5μm | ￥893.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-12
Dia.(mm)：
12.70
EFL(mm)：
50.0
BFL(mm)：
47.1
R1(mm)：
15.00
CT(mm)：
3.00
R2(mm)：
52.80
ET(mm)：
2.00
Diopter(1/m)：
+20.0
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥893.75
货期：
3-4天
|
|||||||||||||
| 12.70 | 80.0 | 76.5 | 20.00 | 3.00 | 49.10 | 2.40 | +12.5 | Ravg<1.5% @3~5μm | ￥893.75 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-13
Dia.(mm)：
12.70
EFL(mm)：
80.0
BFL(mm)：
76.5
R1(mm)：
20.00
CT(mm)：
3.00
R2(mm)：
49.10
ET(mm)：
2.40
Diopter(1/m)：
+12.5
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥893.75
货期：
3-4天
|
|||||||||||||
| 25.40 | 40.0 | 33.1 | 15.00 | 8.90 | 146.90 | 2.40 | +25.0 | Ravg<1.5% @3~5μm | ￥1325.00 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-14
Dia.(mm)：
25.40
EFL(mm)：
40.0
BFL(mm)：
33.1
R1(mm)：
15.00
CT(mm)：
8.90
R2(mm)：
146.90
ET(mm)：
2.40
Diopter(1/m)：
+25.0
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1325.00
货期：
3-4天
|
|||||||||||||
| 25.40 | 50.0 | 43.3 | 15.50 | 7.10 | 55.20 | 2.00 | +20.0 | Ravg<1.5% @3~5μm | ￥1325.00 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-15
Dia.(mm)：
25.40
EFL(mm)：
50.0
BFL(mm)：
43.3
R1(mm)：
15.50
CT(mm)：
7.10
R2(mm)：
55.20
ET(mm)：
2.00
Diopter(1/m)：
+20.0
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1325.00
货期：
3-4天
|
|||||||||||||
| 25.40 | 75.0 | 67.2 | 15.50 | 5.60 | 28.00 | 2.00 | +13.3 | Ravg<1.5% @3~5μm | ￥1325.00 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-16
Dia.(mm)：
25.40
EFL(mm)：
75.0
BFL(mm)：
67.2
R1(mm)：
15.50
CT(mm)：
5.60
R2(mm)：
28.00
ET(mm)：
2.00
Diopter(1/m)：
+13.3
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1325.00
货期：
3-4天
|
|||||||||||||
| 25.40 | 100.0 | 94.2 | 20.00 | 4.00 | 36.80 | 1.70 | +10.0 | Ravg<1.5% @3~5μm | ￥1325.00 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-17
Dia.(mm)：
25.40
EFL(mm)：
100.0
BFL(mm)：
94.2
R1(mm)：
20.00
CT(mm)：
4.00
R2(mm)：
36.80
ET(mm)：
1.70
Diopter(1/m)：
+10.0
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1325.00
货期：
3-4天
|
|||||||||||||
| 25.40 | 150.0 | 145.0 | 35.00 | 4.00 | 78.60 | 2.70 | +6.7 | Ravg<1.5% @3~5μm | ￥1325.00 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-18
Dia.(mm)：
25.40
EFL(mm)：
150.0
BFL(mm)：
145.0
R1(mm)：
35.00
CT(mm)：
4.00
R2(mm)：
78.60
ET(mm)：
2.70
Diopter(1/m)：
+6.7
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1325.00
货期：
3-4天
|
|||||||||||||
| 25.40 | 200.0 | 194.2 | 40.00 | 4.00 | 75.90 | 3.00 | +5.0 | Ravg<1.5% @3~5μm | ￥1325.00 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-19
Dia.(mm)：
25.40
EFL(mm)：
200.0
BFL(mm)：
194.2
R1(mm)：
40.00
CT(mm)：
4.00
R2(mm)：
75.90
ET(mm)：
3.00
Diopter(1/m)：
+5.0
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1325.00
货期：
3-4天
|
|||||||||||||
| 25.40 | 500.0 | 495.4 | 125.00 | 4.00 | 317.80 | 3.60 | +2.0 | Ravg<1.5% @3~5μm | ￥1325.00 | 3-4天 | |||
|
No.：
CaF2正弯月透镜-20
Dia.(mm)：
25.40
EFL(mm)：
500.0
BFL(mm)：
495.4
R1(mm)：
125.00
CT(mm)：
4.00
R2(mm)：
317.80
ET(mm)：
3.60
Diopter(1/m)：
+2.0
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1325.00
货期：
3-4天
|
|||||||||||||
