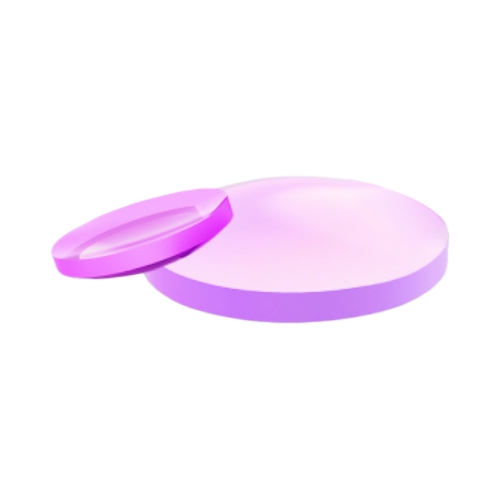

产品说明
弯月透镜(Meniscus Lenses)为凹凸透镜。此透镜具有一个外凸镜面和一个内凹镜面。如果外凸的弧度大于内凹的弧度，则透镜具有正焦距且用作为放大镜；若凹侧曲率大，凸侧曲率小，则为负弯月透镜，负弯月透镜可以用来替代其他负透镜。弯月透镜用于较大程度地减少球差，可以获得比平凸透镜更小的焦点与更少的像差，以提高成像质量。与另一透镜结合使用时，正弯月透镜可以缩短焦距，从而在不引入明显球面像差的情况下，增加系统的数值孔径(NA)。用于会聚准直光时，透镜的凸面应面向光源。
正弯月透镜(凸凹透镜)中心厚度大于边缘厚度，具备光线会聚作用，该透镜结构可最大程度降低球差。正弯月透镜凹面曲率半径大于凸面曲率半径，可实现实像成像。图知光学提供提供 H-K9L(N-BK7)、紫外熔石英、氟化钙、硒化锌、锗基底材质的正弯月透镜。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: UVFS | Design Wavelength: 587.6 nm |
| Diameter Tolerance: +0.0/-0.1 mm | CT Tolerance：±0.1 mm |
| Irregularity (P-V): λ/4@632.8 nm | Clear Aperture: > 90% |
| Focal Length Tolerance: ±1% | Centering Tolerance: ≤3′ |
| Surface Quality: 40/20 | Bevel: 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | R1(mm) | CT(mm) | R2(mm) | ET(mm) | Diopter(1/m) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25.40 | 100.0 | 95.9 | 31.00 | 4.00 | 91.17 | 2.20 | +10.0 | Uncoated | ￥556.25 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-01
Dia.(mm)：
25.40
EFL(mm)：
100.0
BFL(mm)：
95.9
R1(mm)：
31.00
CT(mm)：
4.00
R2(mm)：
91.17
ET(mm)：
2.20
Diopter(1/m)：
+10.0
Coating：
Uncoated
Unit Price：
￥556.25
货期：
请咨询
|
|||||||||||||
| 25.40 | 150.0 | 146.8 | 47.64 | 3.18 | 149.76 | 2.00 | +6.7 | Uncoated | ￥531.25 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-02
Dia.(mm)：
25.40
EFL(mm)：
150.0
BFL(mm)：
146.8
R1(mm)：
47.64
CT(mm)：
3.18
R2(mm)：
149.76
ET(mm)：
2.00
Diopter(1/m)：
+6.7
Coating：
Uncoated
Unit Price：
￥531.25
货期：
请咨询
|
|||||||||||||
| 25.40 | 200.0 | 197.2 | 64.24 | 2.88 | 209.81 | 2.00 | +5.0 | Uncoated | ￥531.25 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-03
Dia.(mm)：
25.40
EFL(mm)：
200.0
BFL(mm)：
197.2
R1(mm)：
64.24
CT(mm)：
2.88
R2(mm)：
209.81
ET(mm)：
2.00
Diopter(1/m)：
+5.0
Coating：
Uncoated
Unit Price：
￥531.25
货期：
请咨询
|
|||||||||||||
| 25.40 | 300.0 | 297.5 | 97.61 | 2.59 | 330.58 | 2.00 | +3.3 | Uncoated | ￥531.25 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-04
Dia.(mm)：
25.40
EFL(mm)：
300.0
BFL(mm)：
297.5
R1(mm)：
97.61
CT(mm)：
2.59
R2(mm)：
330.58
ET(mm)：
2.00
Diopter(1/m)：
+3.3
Coating：
Uncoated
Unit Price：
￥531.25
货期：
请咨询
|
|||||||||||||
| 25.40 | 500.0 | 497.8 | 166.75 | 2.35 | 603.39 | 2.00 | +2.0 | Uncoated | ￥531.25 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-05
Dia.(mm)：
25.40
EFL(mm)：
500.0
BFL(mm)：
497.8
R1(mm)：
166.75
CT(mm)：
2.35
R2(mm)：
603.39
ET(mm)：
2.00
Diopter(1/m)：
+2.0
Coating：
Uncoated
Unit Price：
￥531.25
货期：
请咨询
|
|||||||||||||
| 25.40 | 1000.0 | 998.0 | 348.00 | 2.18 | 1425.69 | 2.00 | +1.0 | Uncoated | ￥531.25 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-06
Dia.(mm)：
25.40
EFL(mm)：
1000.0
BFL(mm)：
998.0
R1(mm)：
348.00
CT(mm)：
2.18
R2(mm)：
1425.69
ET(mm)：
2.00
Diopter(1/m)：
+1.0
Coating：
Uncoated
Unit Price：
￥531.25
货期：
请咨询
|
|||||||||||||
| 50.80 | 100.0 | 89.0 | 30.55 | 10.65 | 80.94 | 1.20 | +10.0 | Uncoated | ￥1937.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-07
Dia.(mm)：
50.80
EFL(mm)：
100.0
BFL(mm)：
89.0
R1(mm)：
30.55
CT(mm)：
10.65
R2(mm)：
80.94
ET(mm)：
1.20
Diopter(1/m)：
+10.0
Coating：
Uncoated
Unit Price：
￥1937.50
货期：
请咨询
|
|||||||||||||
| 50.80 | 150.0 | 142.0 | 46.53 | 7.84 | 135.25 | 2.70 | +6.7 | Uncoated | ￥1687.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-08
Dia.(mm)：
50.80
EFL(mm)：
150.0
BFL(mm)：
142.0
R1(mm)：
46.53
CT(mm)：
7.84
R2(mm)：
135.25
ET(mm)：
2.70
Diopter(1/m)：
+6.7
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
请咨询
|
|||||||||||||
| 50.80 | 200.0 | 193.4 | 63.02 | 6.58 | 193.41 | 2.90 | +5.0 | Uncoated | ￥1625.00 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-09
Dia.(mm)：
50.80
EFL(mm)：
200.0
BFL(mm)：
193.4
R1(mm)：
63.02
CT(mm)：
6.58
R2(mm)：
193.41
ET(mm)：
2.90
Diopter(1/m)：
+5.0
Coating：
Uncoated
Unit Price：
￥1625.00
货期：
请咨询
|
|||||||||||||
| 50.80 | 300.0 | 294.8 | 97.61 | 5.36 | 327.59 | 3.00 | +3.3 | Uncoated | ￥1562.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-10
Dia.(mm)：
50.80
EFL(mm)：
300.0
BFL(mm)：
294.8
R1(mm)：
97.61
CT(mm)：
5.36
R2(mm)：
327.59
ET(mm)：
3.00
Diopter(1/m)：
+3.3
Coating：
Uncoated
Unit Price：
￥1562.50
货期：
请咨询
|
|||||||||||||
| 50.80 | 500.0 | 495.2 | 165.37 | 5.00 | 582.75 | 3.60 | +2.0 | Uncoated | ￥1562.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-11
Dia.(mm)：
50.80
EFL(mm)：
500.0
BFL(mm)：
495.2
R1(mm)：
165.37
CT(mm)：
5.00
R2(mm)：
582.75
ET(mm)：
3.60
Diopter(1/m)：
+2.0
Coating：
Uncoated
Unit Price：
￥1562.50
货期：
请咨询
|
|||||||||||||
| 50.80 | 1000.0 | 995.6 | 356.69 | 5.00 | 1580.24 | 4.30 | +1.0 | Uncoated | ￥1562.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-12
Dia.(mm)：
50.80
EFL(mm)：
1000.0
BFL(mm)：
995.6
R1(mm)：
356.69
CT(mm)：
5.00
R2(mm)：
1580.24
ET(mm)：
4.30
Diopter(1/m)：
+1.0
Coating：
Uncoated
Unit Price：
￥1562.50
货期：
请咨询
|
|||||||||||||
| 25.40 | 100.0 | 95.9 | 31.00 | 4.00 | 91.17 | 2.20 | +10.0 | Ravg<0.5% @250~400nm | ￥743.75 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-13
Dia.(mm)：
25.40
EFL(mm)：
100.0
BFL(mm)：
95.9
R1(mm)：
31.00
CT(mm)：
4.00
R2(mm)：
91.17
ET(mm)：
2.20
Diopter(1/m)：
+10.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥743.75
货期：
请咨询
|
|||||||||||||
| 25.40 | 150.0 | 146.8 | 47.64 | 3.18 | 149.76 | 2.00 | +6.7 | Ravg<0.5% @250~400nm | ￥718.75 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-14
Dia.(mm)：
25.40
EFL(mm)：
150.0
BFL(mm)：
146.8
R1(mm)：
47.64
CT(mm)：
3.18
R2(mm)：
149.76
ET(mm)：
2.00
Diopter(1/m)：
+6.7
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥718.75
货期：
请咨询
|
|||||||||||||
| 25.40 | 200.0 | 197.2 | 64.24 | 2.88 | 209.81 | 2.00 | +5.0 | Ravg<0.5% @250~400nm | ￥718.75 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-15
Dia.(mm)：
25.40
EFL(mm)：
200.0
BFL(mm)：
197.2
R1(mm)：
64.24
CT(mm)：
2.88
R2(mm)：
209.81
ET(mm)：
2.00
Diopter(1/m)：
+5.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥718.75
货期：
请咨询
|
|||||||||||||
| 25.40 | 300.0 | 297.5 | 97.61 | 2.59 | 330.58 | 2.00 | +3.3 | Ravg<0.5% @250~400nm | ￥718.75 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-16
Dia.(mm)：
25.40
EFL(mm)：
300.0
BFL(mm)：
297.5
R1(mm)：
97.61
CT(mm)：
2.59
R2(mm)：
330.58
ET(mm)：
2.00
Diopter(1/m)：
+3.3
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥718.75
货期：
请咨询
|
|||||||||||||
| 25.40 | 500.0 | 497.8 | 166.75 | 2.35 | 603.39 | 2.00 | +2.0 | Ravg<0.5% @250~400nm | ￥718.75 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-17
Dia.(mm)：
25.40
EFL(mm)：
500.0
BFL(mm)：
497.8
R1(mm)：
166.75
CT(mm)：
2.35
R2(mm)：
603.39
ET(mm)：
2.00
Diopter(1/m)：
+2.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥718.75
货期：
请咨询
|
|||||||||||||
| 25.40 | 1000.0 | 998.0 | 348.00 | 2.18 | 1425.69 | 2.00 | +1.0 | Ravg<0.5% @250~400nm | ￥718.75 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-18
Dia.(mm)：
25.40
EFL(mm)：
1000.0
BFL(mm)：
998.0
R1(mm)：
348.00
CT(mm)：
2.18
R2(mm)：
1425.69
ET(mm)：
2.00
Diopter(1/m)：
+1.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥718.75
货期：
请咨询
|
|||||||||||||
| 50.80 | 100.0 | 89.0 | 30.55 | 10.65 | 80.94 | 1.20 | +10.0 | Ravg<0.5% @250~400nm | ￥2187.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-19
Dia.(mm)：
50.80
EFL(mm)：
100.0
BFL(mm)：
89.0
R1(mm)：
30.55
CT(mm)：
10.65
R2(mm)：
80.94
ET(mm)：
1.20
Diopter(1/m)：
+10.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥2187.50
货期：
请咨询
|
|||||||||||||
| 50.80 | 150.0 | 142.0 | 46.53 | 7.84 | 135.25 | 2.70 | +6.7 | Ravg<0.5% @250~400nm | ￥1937.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-20
Dia.(mm)：
50.80
EFL(mm)：
150.0
BFL(mm)：
142.0
R1(mm)：
46.53
CT(mm)：
7.84
R2(mm)：
135.25
ET(mm)：
2.70
Diopter(1/m)：
+6.7
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥1937.50
货期：
请咨询
|
|||||||||||||
| 50.80 | 200.0 | 193.4 | 63.02 | 6.58 | 193.41 | 2.90 | +5.0 | Ravg<0.5% @250~400nm | ￥1875.00 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-21
Dia.(mm)：
50.80
EFL(mm)：
200.0
BFL(mm)：
193.4
R1(mm)：
63.02
CT(mm)：
6.58
R2(mm)：
193.41
ET(mm)：
2.90
Diopter(1/m)：
+5.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥1875.00
货期：
请咨询
|
|||||||||||||
| 50.80 | 300.0 | 294.8 | 97.61 | 5.36 | 327.59 | 3.00 | +3.3 | Ravg<0.5% @250~400nm | ￥1812.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-22
Dia.(mm)：
50.80
EFL(mm)：
300.0
BFL(mm)：
294.8
R1(mm)：
97.61
CT(mm)：
5.36
R2(mm)：
327.59
ET(mm)：
3.00
Diopter(1/m)：
+3.3
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥1812.50
货期：
请咨询
|
|||||||||||||
| 50.80 | 500.0 | 495.2 | 165.37 | 5.00 | 582.75 | 3.60 | +2.0 | Ravg<0.5% @250~400nm | ￥1812.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-23
Dia.(mm)：
50.80
EFL(mm)：
500.0
BFL(mm)：
495.2
R1(mm)：
165.37
CT(mm)：
5.00
R2(mm)：
582.75
ET(mm)：
3.60
Diopter(1/m)：
+2.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥1812.50
货期：
请咨询
|
|||||||||||||
| 50.80 | 1000.0 | 995.6 | 356.69 | 5.00 | 1580.24 | 4.30 | +1.0 | Ravg<0.5% @250~400nm | ￥1812.50 | 请咨询 | |||
|
No.：
UVFS正弯月透镜-24
Dia.(mm)：
50.80
EFL(mm)：
1000.0
BFL(mm)：
995.6
R1(mm)：
356.69
CT(mm)：
5.00
R2(mm)：
1580.24
ET(mm)：
4.30
Diopter(1/m)：
+1.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥1812.50
货期：
请咨询
|
|||||||||||||
曲线
