产品说明
正胶合消色差柱面透镜(Positive Achromatic Cylinder Lenses)是由两种折射率不同、色散率不同材质的柱面透镜胶合而成，可以较大程度的的减少色差和球差，能更好的把入射光聚焦成一条线，双胶合设计也进一步优化了透镜的性能。因此，相较于相等直径和焦距的单片透镜，消色差透镜具显著优势。更加适用于宽带光源较大程度上减少色差，能够产生较少色散的集中线条或清晰的不规则形状影像。其被广泛用于激光整形、激光投影等相关领域。
图知光学提供多种尺寸和焦距的消色差正胶合柱面透镜来满足您的应用需求，同时在宽光谱范围内(VIS、NIR)镀双面增透膜来减少表面的反射，增强透过率。图知光学也可根据您的需求为您提供定制产品。

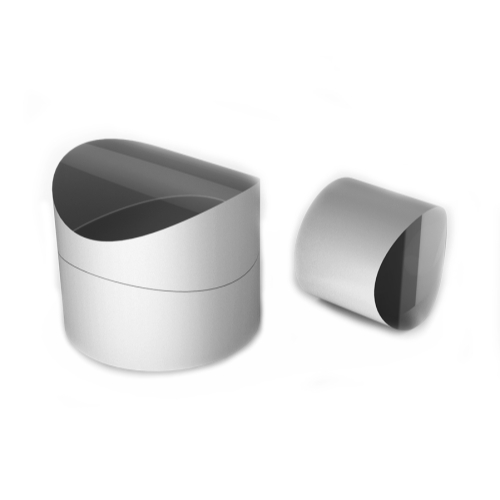

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Dia. tolerance: +0.0/-0.1 mm | CT tolerance: ±0.2 mm |
| EFL Tolerance: ±2% | Irregularity: 1 λ @632.8 nm |
| Centration: < 5′ | Surface Quality: 60/40 |
| Bevel: 0.2 mm x 45° | Coating: VIS(400~700 nm) or NIR(650~1050 nm) |
| 展开 | No. | Material | Dia.(mm) | EFL(mm) | BFL(mm) | CT(mm) | Compatible Lens Ring | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| H-K9L/H-ZF2 | 12.50 | 25.00 | 18.01 | 9.00 | Consult | Ravg<0.5% @400~700nm | ￥2187.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-01
Material：
H-K9L/H-ZF2
Dia.(mm)：
12.50
EFL(mm)：
25.00
BFL(mm)：
18.01
CT(mm)：
9.00
Compatible Lens Ring：
Consult
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2187.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF2 | 12.50 | 50.00 | 46.54 | 6.00 | Consult | Ravg<0.5% @400~700nm | ￥2187.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-02
Material：
H-K9L/H-ZF2
Dia.(mm)：
12.50
EFL(mm)：
50.00
BFL(mm)：
46.54
CT(mm)：
6.00
Compatible Lens Ring：
Consult
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2187.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF2 | 12.50 | 75.00 | 71.43 | 5.50 | Consult | Ravg<0.5% @400~700nm | ￥2187.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-03
Material：
H-K9L/H-ZF2
Dia.(mm)：
12.50
EFL(mm)：
75.00
BFL(mm)：
71.43
CT(mm)：
5.50
Compatible Lens Ring：
Consult
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2187.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF2 | 12.50 | 100.00 | 97.15 | 5.00 | Consult | Ravg<0.5% @400~700nm | ￥2187.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-04
Material：
H-K9L/H-ZF2
Dia.(mm)：
12.50
EFL(mm)：
100.00
BFL(mm)：
97.15
CT(mm)：
5.00
Compatible Lens Ring：
Consult
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2187.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF4 | 25.40 | 50.00 | 44.55 | 11.39 | Mounted | Ravg<0.5% @400~700nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-05
Material：
H-K9L/H-ZF4
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
44.55
CT(mm)：
11.39
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF1 | 25.40 | 75.00 | 69.49 | 10.88 | Mounted | Ravg<0.5% @400~700nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-06
Material：
H-K9L/H-ZF1
Dia.(mm)：
25.40
EFL(mm)：
75.00
BFL(mm)：
69.49
CT(mm)：
10.88
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF1 | 25.40 | 100.00 | 94.81 | 9.50 | Mounted | Ravg<0.5% @400~700nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-07
Material：
H-K9L/H-ZF1
Dia.(mm)：
25.40
EFL(mm)：
100.00
BFL(mm)：
94.81
CT(mm)：
9.50
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF1 | 25.40 | 150.00 | 146.18 | 12.00 | Mounted | Ravg<0.5% @400~700nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-08
Material：
H-K9L/H-ZF1
Dia.(mm)：
25.40
EFL(mm)：
150.00
BFL(mm)：
146.18
CT(mm)：
12.00
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF1 | 25.40 | 200.00 | 196.24 | 11.74 | Mounted | Ravg<0.5% @400~700nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-09
Material：
H-K9L/H-ZF1
Dia.(mm)：
25.40
EFL(mm)：
200.00
BFL(mm)：
196.24
CT(mm)：
11.74
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/H-ZF1 | 25.40 | 250.00 | 246.32 | 12.00 | Mounted | Ravg<0.5% @400~700nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-10
Material：
H-K9L/H-ZF1
Dia.(mm)：
25.40
EFL(mm)：
250.00
BFL(mm)：
246.32
CT(mm)：
12.00
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @400~700nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF2 | 12.50 | 25.00 | 18.01 | 9.00 | Consult | Ravg<0.5% @650~1050nm | ￥2187.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-11
Material：
H-K9L/ H-ZF2
Dia.(mm)：
12.50
EFL(mm)：
25.00
BFL(mm)：
18.01
CT(mm)：
9.00
Compatible Lens Ring：
Consult
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2187.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF2 | 12.50 | 50.00 | 46.54 | 6.00 | Consult | Ravg<0.5% @650~1050nm | ￥2187.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-12
Material：
H-K9L/ H-ZF2
Dia.(mm)：
12.50
EFL(mm)：
50.00
BFL(mm)：
46.54
CT(mm)：
6.00
Compatible Lens Ring：
Consult
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2187.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF2 | 12.50 | 75.00 | 71.43 | 5.50 | Consult | Ravg<0.5% @650~1050nm | ￥2187.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-13
Material：
H-K9L/ H-ZF2
Dia.(mm)：
12.50
EFL(mm)：
75.00
BFL(mm)：
71.43
CT(mm)：
5.50
Compatible Lens Ring：
Consult
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2187.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF2 | 12.50 | 100.00 | 97.15 | 5.00 | Consult | Ravg<0.5% @650~1050nm | ￥2187.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-14
Material：
H-K9L/ H-ZF2
Dia.(mm)：
12.50
EFL(mm)：
100.00
BFL(mm)：
97.15
CT(mm)：
5.00
Compatible Lens Ring：
Consult
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2187.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF13 | 25.40 | 50.00 | 43.74 | 11.80 | Mounted | Ravg<0.5% @650~1050nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-15
Material：
H-K9L/ H-ZF13
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
43.74
CT(mm)：
11.80
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF13 | 25.40 | 75.00 | 68.10 | 10.30 | Mounted | Ravg<0.5% @650~1050nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-16
Material：
H-K9L/ H-ZF13
Dia.(mm)：
25.40
EFL(mm)：
75.00
BFL(mm)：
68.10
CT(mm)：
10.30
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF13 | 25.40 | 100.00 | 92.67 | 11.62 | Mounted | Ravg<0.5% @650~1050nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-17
Material：
H-K9L/ H-ZF13
Dia.(mm)：
25.40
EFL(mm)：
100.00
BFL(mm)：
92.67
CT(mm)：
11.62
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF13 | 25.40 | 150.00 | 142.75 | 12.00 | Mounted | Ravg<0.5% @650~1050nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-18
Material：
H-K9L/ H-ZF13
Dia.(mm)：
25.40
EFL(mm)：
150.00
BFL(mm)：
142.75
CT(mm)：
12.00
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF13 | 25.40 | 200.00 | 193.02 | 11.60 | Mounted | Ravg<0.5% @650~1050nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-19
Material：
H-K9L/ H-ZF13
Dia.(mm)：
25.40
EFL(mm)：
200.00
BFL(mm)：
193.02
CT(mm)：
11.60
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
| H-K9L/ H-ZF13 | 25.40 | 250.00 | 243.38 | 12.00 | Mounted | Ravg<0.5% @650~1050nm | ￥2437.50 | 3-4天 | |||
|
No.：
正胶合消色差柱面透镜-20
Material：
H-K9L/ H-ZF13
Dia.(mm)：
25.40
EFL(mm)：
250.00
BFL(mm)：
243.38
CT(mm)：
12.00
Compatible Lens Ring：
Mounted
Coating：
Ravg<0.5% @650~1050nm
Unit Price：
￥2437.50
货期：
3-4天
|
|||||||||||
曲线
