产品说明

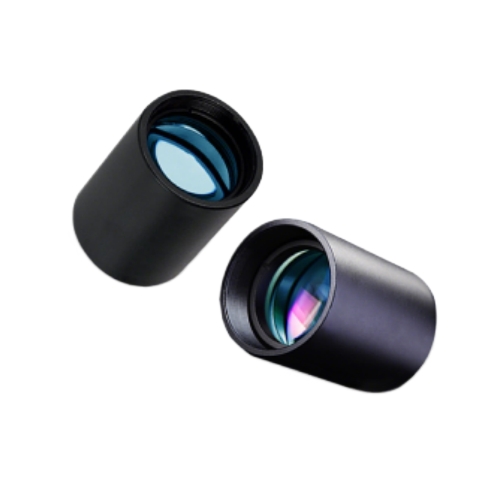

图知光学提供的消色差透镜对是由两个未安装的胶合消色差透镜组装而成，此透镜对可用于中继成像系统、数值孔径转换或图像放大系统中。消色差透镜常用于无限共轭，而成对使用时也非常适合有限共轭的场景。在有限共轭应用中，物体和图像到透镜对都是有限距离。
- 针对不同波长光焦距偏移量小
- 工作波长：400～700nm

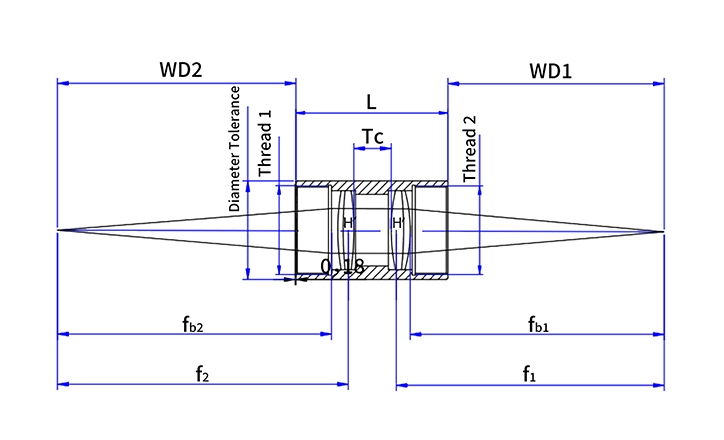

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Diameter Tolerance: 31.75 mm(h11) | Thread 1: M28.5 × 0.6 Female |
| Length Tolerance: +0.0/-0.1 mm | Thread 2: M28.5 × 0.6 Female |
| Wavelength: 400~700 nm(VIS) |
| 展开 | No. | Magnification | Total FL(mm) | EFL 1 | EFL 2 | BFL 1 | BFL 2 | Length(mm) | Work Distance 1 | Work Distance 2 | RMS Spot Size | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1: 1.33 | 19.0 | 30 | 40 | 22.9 | 33.4 | 41 | 22.9 | 33.4 | 74.64μm | ￥1312.50 | 3-4天 | |||
|
No.：
消色差透镜对-01
Magnification：
1: 1.33
Total FL(mm)：
19.0
EFL 1：
30
EFL 2：
40
BFL 1：
22.9
BFL 2：
33.4
Length(mm)：
41
Work Distance 1：
22.9
Work Distance 2：
33.4
RMS Spot Size：
74.64μm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||||||
| 1: 1.50 | 32.5 | 50 | 75 | 43.4 | 70.3 | 39 | 43.4 | 70.3 | 15.61μm | ￥1312.50 | 3-4天 | |||
|
No.：
消色差透镜对-02
Magnification：
1: 1.50
Total FL(mm)：
32.5
EFL 1：
50
EFL 2：
75
BFL 1：
43.4
BFL 2：
70.3
Length(mm)：
39
Work Distance 1：
43.4
Work Distance 2：
70.3
RMS Spot Size：
15.61μm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||||||
| 1: 1.67 | 20.0 | 30 | 50 | 22.9 | 43.4 | 40 | 22.9 | 43.4 | 60.52μm | ￥1312.50 | 3-4天 | |||
|
No.：
消色差透镜对-03
Magnification：
1: 1.67
Total FL(mm)：
20.0
EFL 1：
30
EFL 2：
50
BFL 1：
22.9
BFL 2：
43.4
Length(mm)：
40
Work Distance 1：
22.9
Work Distance 2：
43.4
RMS Spot Size：
60.52μm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||||||
| 1: 2.00 | 35.0 | 50 | 100 | 43.4 | 97.1 | 34 | 43.4 | 97.1 | 18.71μm | ￥1312.50 | 3-4天 | |||
|
No.：
消色差透镜对-04
Magnification：
1: 2.00
Total FL(mm)：
35.0
EFL 1：
50
EFL 2：
100
BFL 1：
43.4
BFL 2：
97.1
Length(mm)：
34
Work Distance 1：
43.4
Work Distance 2：
97.1
RMS Spot Size：
18.71μm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||||||
| 1: 2.00 | 52.5 | 75 | 150 | 70.3 | 146.1 | 36 | 70.3 | 146.1 | 9.35μm | ￥1312.50 | 3-4天 | |||
|
No.：
消色差透镜对-05
Magnification：
1: 2.00
Total FL(mm)：
52.5
EFL 1：
75
EFL 2：
150
BFL 1：
70.3
BFL 2：
146.1
Length(mm)：
36
Work Distance 1：
70.3
Work Distance 2：
146.1
RMS Spot Size：
9.35μm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||||||
| 1: 2.50 | 22.5 | 30 | 75 | 22.9 | 70.3 | 37 | 22.9 | 70.3 | 78.84μm | ￥1312.50 | 3-4天 | |||
|
No.：
消色差透镜对-06
Magnification：
1: 2.50
Total FL(mm)：
22.5
EFL 1：
30
EFL 2：
75
BFL 1：
22.9
BFL 2：
70.3
Length(mm)：
37
Work Distance 1：
22.9
Work Distance 2：
70.3
RMS Spot Size：
78.84μm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||||||
| 1: 2.50 | 30.0 | 40 | 100 | 33.4 | 97.1 | 32 | 33.4 | 97.1 | 82.04μm | ￥1312.50 | 3-4天 | |||
|
No.：
消色差透镜对-07
Magnification：
1: 2.50
Total FL(mm)：
30.0
EFL 1：
40
EFL 2：
100
BFL 1：
33.4
BFL 2：
97.1
Length(mm)：
32
Work Distance 1：
33.4
Work Distance 2：
97.1
RMS Spot Size：
82.04μm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||||||
| 1: 3.33 | 25.0 | 30 | 100 | 22.9 | 97.1 | 38 | 22.9 | 97.1 | 118.37μm | ￥1312.50 | 3-4天 | |||
|
No.：
消色差透镜对-08
Magnification：
1: 3.33
Total FL(mm)：
25.0
EFL 1：
30
EFL 2：
100
BFL 1：
22.9
BFL 2：
97.1
Length(mm)：
38
Work Distance 1：
22.9
Work Distance 2：
97.1
RMS Spot Size：
118.37μm
Unit Price：
￥1312.50
货期：
3-4天
|
||||||||||||||
