球透镜

球透镜
产品说明

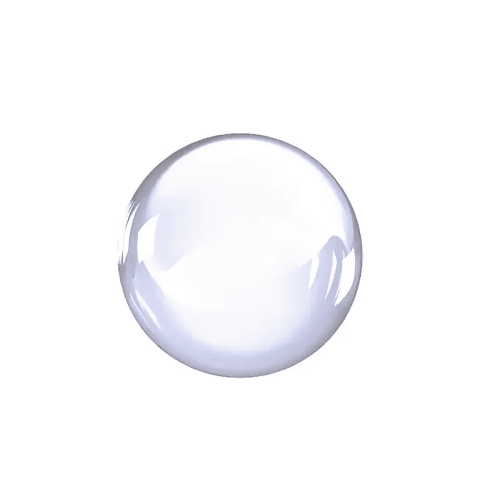

紫外熔融石英球型透镜(UVFS Ball Lenses)用于提高光纤、发射器及检测器之间的信号耦，提高信号质量，也可应用于内镜、条码扫描、非球面透镜的预加工材料、传感器等。因为球透镜后焦距短，从而能够较大限度地减少从球透镜到光纤所需的距离，所以球形透镜主要用于光纤应用中。紫外熔融石英玻璃材质比K9光学玻璃有更宽的光谱范围(185nm-2.1μm)，在紫外波段具有优异的透过性，其具有更低的折射率、更好的均匀性，热膨胀系数更小，同时还有更高的耐化学性和很低的荧光性等，可用来制作各种光学元件。
图知光学提供基底为紫外熔融石英不镀膜的球形镜片，有多种尺寸和焦距供您选择。

示意图

* 如无特殊备注，单位默认为mm

通用参数
Material: UV grade Fused SilicaDesign Wavelength: @587.6 nm
Dia. tolerance: +/-0.005 mmSphericity: ±0.003 mm
Irregularity: λ/4@632.8 nmSurface Quality: 40/20
Coating: NoneEFL = nD/4(n-1), BFL = EFL-D/2
N.A. = 2d(n-1)/nDD: Ball lens diameter
d: Entrance pupilEFL: Ball lens' EFL
BFL: Ball lens' BFLn: Ball lens' refraction index


当前可见规格：10。点击展开可查看规格详情，点击型号可将参数信息同步到上方通用参数区。
展开 No. Dia.(mm) BFL(mm) Coating Unit Price 货期 购物车
1.00 0.29 Uncoated ￥218.75 3-4天
No.：
UVFS球形透镜-01
Dia.(mm)：
1.00
BFL(mm)：
0.29
Coating：
Uncoated
Unit Price：
￥218.75
货期：
3-4天
2.00 0.59 Uncoated ￥168.75 3-4天
No.：
UVFS球形透镜-02
Dia.(mm)：
2.00
BFL(mm)：
0.59
Coating：
Uncoated
Unit Price：
￥168.75
货期：
3-4天
3.00 0.89 Uncoated ￥168.75 3-4天
No.：
UVFS球形透镜-03
Dia.(mm)：
3.00
BFL(mm)：
0.89
Coating：
Uncoated
Unit Price：
￥168.75
货期：
3-4天
4.00 1.18 Uncoated ￥187.50 3-4天
No.：
UVFS球形透镜-04
Dia.(mm)：
4.00
BFL(mm)：
1.18
Coating：
Uncoated
Unit Price：
￥187.50
货期：
3-4天
5.00 1.48 Uncoated ￥187.50 3-4天
No.：
UVFS球形透镜-05
Dia.(mm)：
5.00
BFL(mm)：
1.48
Coating：
Uncoated
Unit Price：
￥187.50
货期：
3-4天
6.00 1.77 Uncoated ￥231.25 3-4天
No.：
UVFS球形透镜-06
Dia.(mm)：
6.00
BFL(mm)：
1.77
Coating：
Uncoated
Unit Price：
￥231.25
货期：
3-4天
7.00 2.07 Uncoated ￥231.25 3-4天
No.：
UVFS球形透镜-07
Dia.(mm)：
7.00
BFL(mm)：
2.07
Coating：
Uncoated
Unit Price：
￥231.25
货期：
3-4天
8.00 2.36 Uncoated ￥231.25 3-4天
No.：
UVFS球形透镜-08
Dia.(mm)：
8.00
BFL(mm)：
2.36
Coating：
Uncoated
Unit Price：
￥231.25
货期：
3-4天
9.00 2.66 Uncoated ￥268.75 3-4天
No.：
UVFS球形透镜-09
Dia.(mm)：
9.00
BFL(mm)：
2.66
Coating：
Uncoated
Unit Price：
￥268.75
货期：
3-4天
10.00 2.95 Uncoated ￥293.75 3-4天
No.：
UVFS球形透镜-10
Dia.(mm)：
10.00
BFL(mm)：
2.95
Coating：
Uncoated
Unit Price：
￥293.75
货期：
3-4天
