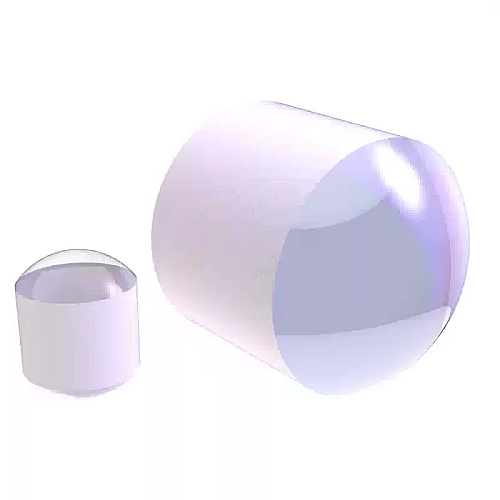

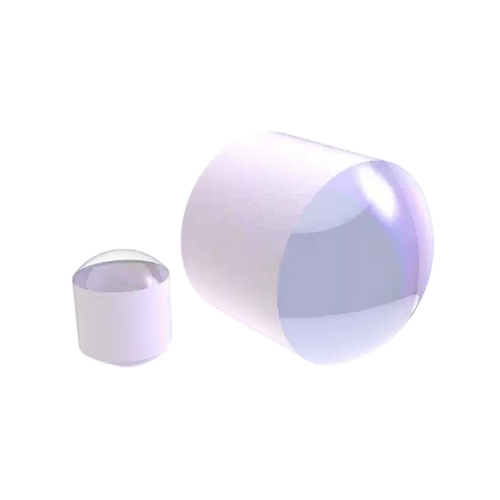

紫外熔融石英鼓型透镜(UVFS Drum Lenses)是两端为球形沿光轴方向提供定位面的透镜，它是在球透镜的基础上磨外圆形成的，为的是方便装卡，它比较适合光通讯中光的传播。鼓形透镜具有比普通凸透镜更短的焦距和更大的放大倍数，它的焦距取决于材质本身的折射率。紫外熔融石英玻璃材质比K9光学玻璃有更宽的光谱范围(185nm-2.1μm)，在紫外波段具有优异的透过性，其具有更低的折射率、更好的均匀性，热膨胀系数更小，同时还有更高的耐化学性和很低的荧光性等。
图知光学提供基底为K9光学玻璃及紫外熔融石英不镀膜的鼓形镜片，有多种尺寸和焦距供您选择；紫外熔融石英球形透镜相比于K9球形透镜具有更低的折射率，所以相同尺寸的透镜具有更长的焦距。熔融石英适用于紫外应用。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: UV grade Fused Silica | Design Wavelength: 587.6 nm |
| Dia. tolerance: +0.0/-0.05 mm | CT tolerance(L): ±0.005 mm |
| Irregularity: λ/4@632.8 nm | Surface Quality: 40/20 |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | CT(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|
| 2.00 | 1.99 | 0.74 | 2.50 | Uncoated | ￥293.75 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-01
Dia.(mm)：
2.00
EFL(mm)：
1.99
BFL(mm)：
0.74
CT(mm)：
2.50
Coating：
Uncoated
Unit Price：
￥293.75
货期：
3-4天
|
|||||||||
| 2.00 | 2.39 | 0.89 | 3.00 | Uncoated | ￥293.75 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-02
Dia.(mm)：
2.00
EFL(mm)：
2.39
BFL(mm)：
0.89
CT(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥293.75
货期：
3-4天
|
|||||||||
| 3.00 | 3.18 | 1.18 | 4.00 | Uncoated | ￥318.75 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-03
Dia.(mm)：
3.00
EFL(mm)：
3.18
BFL(mm)：
1.18
CT(mm)：
4.00
Coating：
Uncoated
Unit Price：
￥318.75
货期：
3-4天
|
|||||||||
| 4.00 | 3.98 | 1.48 | 5.00 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-04
Dia.(mm)：
4.00
EFL(mm)：
3.98
BFL(mm)：
1.48
CT(mm)：
5.00
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
|||||||||
| 5.00 | 6.36 | 2.36 | 8.00 | Uncoated | ￥393.75 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-05
Dia.(mm)：
5.00
EFL(mm)：
6.36
BFL(mm)：
2.36
CT(mm)：
8.00
Coating：
Uncoated
Unit Price：
￥393.75
货期：
3-4天
|
|||||||||
| 2.00 | 1.99 | 0.74 | 2.50 | Ravg<0.5% @250~400nm | ￥356.25 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-06
Dia.(mm)：
2.00
EFL(mm)：
1.99
BFL(mm)：
0.74
CT(mm)：
2.50
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥356.25
货期：
3-4天
|
|||||||||
| 2.00 | 2.39 | 0.89 | 3.00 | Ravg<0.5% @250~400nm | ￥356.25 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-07
Dia.(mm)：
2.00
EFL(mm)：
2.39
BFL(mm)：
0.89
CT(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥356.25
货期：
3-4天
|
|||||||||
| 3.00 | 3.18 | 1.18 | 4.00 | Ravg<0.5% @250~400nm | ￥381.25 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-08
Dia.(mm)：
3.00
EFL(mm)：
3.18
BFL(mm)：
1.18
CT(mm)：
4.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥381.25
货期：
3-4天
|
|||||||||
| 4.00 | 3.98 | 1.48 | 5.00 | Ravg<0.5% @250~400nm | ￥406.25 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-09
Dia.(mm)：
4.00
EFL(mm)：
3.98
BFL(mm)：
1.48
CT(mm)：
5.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥406.25
货期：
3-4天
|
|||||||||
| 5.00 | 6.36 | 2.36 | 8.00 | Ravg<0.5% @250~400nm | ￥456.25 | 3-4天 | |||
|
No.：
UVFS鼓形透镜-10
Dia.(mm)：
5.00
EFL(mm)：
6.36
BFL(mm)：
2.36
CT(mm)：
8.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥456.25
货期：
3-4天
|
|||||||||
