产品说明

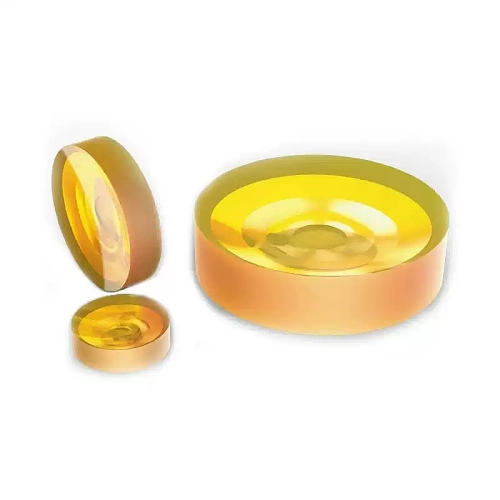

硒化锌(ZnSe)双凹透镜是以硒化锌为基底材质，由两个曲率相等的凹面组成，常用于透镜的扩束、投影及扩大光学系统焦距，能将平行入射的光束向外发散出去，焦距为负。双凹透镜是发散会聚光束很好的选择。类似于平凹透镜，双凹透镜可将一束平行光束发散到虚焦点，像在伽利略型扩束器中一样。当决定使用平凹透镜还是双凹透镜来发散入射光时，如果绝对共轭比(物距除以相距)接近1, 我们一般会更喜欢选择双凹透镜。当想要的绝对放大率小于0.2或者大于5时，我们更倾向于选择平凹透镜。
硒化锌(ZnSe)是一种红外波段常用的光学玻璃材料，透过波段为600nm-16μm，具有低吸收、抗热冲击等特点，常用于热成像系统中，还可以用于部分可见光光学系统中，可以作为多种光学元件的基底。
注意：硒化锌是一种有害物质，使用时请带好手套，避免直接接触，使用后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: CVD Laser grade ZnSe | Design Wavelength: 10.6 µm |
| Dimension Tolerance: +0.0/-0.1 mm | CT tolerance: ±0.2 mm |
| EFL Tolerance: ±1% | Centration: < 3' |
| Surface Quality: 60/40 | Bevel: 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | CT(mm) | Te(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 25.40 | -25.40 | -25.8 | 2.00 | 4.30 | Uncoated | ￥1687.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-01
Dia.(mm)：
25.40
EFL(mm)：
-25.40
BFL(mm)：
-25.8
CT(mm)：
2.00
Te(mm)：
4.30
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
请咨询
|
||||||||||
| 25.40 | -50.00 | -50.4 | 2.00 | 3.20 | Uncoated | ￥1687.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-02
Dia.(mm)：
25.40
EFL(mm)：
-50.00
BFL(mm)：
-50.4
CT(mm)：
2.00
Te(mm)：
3.20
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
请咨询
|
||||||||||
| 25.40 | -75.00 | -75.4 | 2.00 | 2.80 | Uncoated | ￥1687.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-03
Dia.(mm)：
25.40
EFL(mm)：
-75.00
BFL(mm)：
-75.4
CT(mm)：
2.00
Te(mm)：
2.80
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
请咨询
|
||||||||||
| 25.40 | -100.00 | -100.4 | 2.00 | 2.60 | Uncoated | ￥1687.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-04
Dia.(mm)：
25.40
EFL(mm)：
-100.00
BFL(mm)：
-100.4
CT(mm)：
2.00
Te(mm)：
2.60
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
请咨询
|
||||||||||
| 25.40 | -200.00 | -200.4 | 2.00 | 2.30 | Uncoated | ￥1687.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-05
Dia.(mm)：
25.40
EFL(mm)：
-200.00
BFL(mm)：
-200.4
CT(mm)：
2.00
Te(mm)：
2.30
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
请咨询
|
||||||||||
| 25.40 | -25.40 | -25.8 | 2.00 | 4.30 | Ravg<1.5% @8~12μm | ￥1937.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-06
Dia.(mm)：
25.40
EFL(mm)：
-25.40
BFL(mm)：
-25.8
CT(mm)：
2.00
Te(mm)：
4.30
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
请咨询
|
||||||||||
| 25.40 | -50.00 | -50.4 | 2.00 | 3.20 | Ravg<1.5% @8~12μm | ￥1937.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-07
Dia.(mm)：
25.40
EFL(mm)：
-50.00
BFL(mm)：
-50.4
CT(mm)：
2.00
Te(mm)：
3.20
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
请咨询
|
||||||||||
| 25.40 | -75.00 | -75.4 | 2.00 | 2.80 | Ravg<1.5% @8~12μm | ￥1937.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-08
Dia.(mm)：
25.40
EFL(mm)：
-75.00
BFL(mm)：
-75.4
CT(mm)：
2.00
Te(mm)：
2.80
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
请咨询
|
||||||||||
| 25.40 | -100.00 | -100.4 | 2.00 | 2.60 | Ravg<1.5% @8~12μm | ￥1937.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-09
Dia.(mm)：
25.40
EFL(mm)：
-100.00
BFL(mm)：
-100.4
CT(mm)：
2.00
Te(mm)：
2.60
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
请咨询
|
||||||||||
| 25.40 | -200.00 | -200.4 | 2.00 | 2.30 | Ravg<1.5% @8~12μm | ￥1937.50 | 请咨询 | |||
|
No.：
ZnSe双凹透镜-10
Dia.(mm)：
25.40
EFL(mm)：
-200.00
BFL(mm)：
-200.4
CT(mm)：
2.00
Te(mm)：
2.30
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
请咨询
|
||||||||||
