氟化钙双凹透镜(Calcium Fluoride(CaF2) Double Concave(DCV) Lenses)是以氟化钙为基底材质的双凹透镜。氟化钙材质的具有较宽的透过光谱范围(180nm-8.0μm)。其具有较高的损伤阈值、低荧光性、高均匀性等特点，物理特性较软，表面容易划伤，常应用于激光器的准直，也常被作为多种光学元件的基底，例如透镜、窗口片等。双凹透镜会将光线发散出去，焦距为负，由两个曲率相等的凹面组成，常用于透镜的扩束、投影及扩大光学系统焦距。
图知光学的氟化钙双凹透镜具有多种尺寸及焦距的镜片，提供镀膜与不镀膜的服务，提供宽带增透膜可用IR1(红外3-5μm)波段，来满足您不同场景下不同波段的应用需求。图知光学也可根据您应用需求，定制其他规格的透镜。

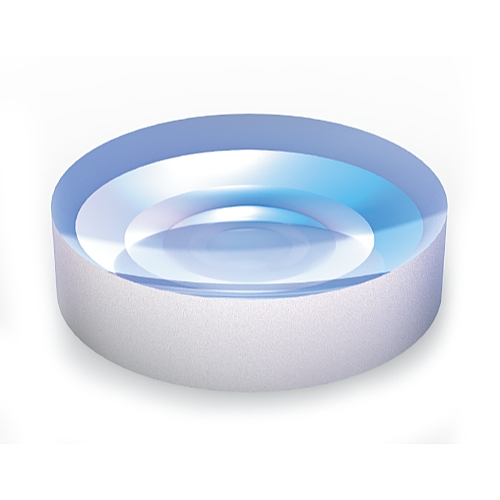

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: UV grade CaF₂ | Design Wavelength: 587.6 nm |
| Dimension Tolerance: +0.0/-0.1 mm | CT tolerance: ±0.1 mm |
| EFL Tolerance: ±1% | Centration: < 3' |
| Surface Quality: 60/40 | Bevel: 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | CT(mm) | Te(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 12.70 | -15.00 | -15.8 | 2.50 | 5.70 | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
CaF2双凹透镜-01
Dia.(mm)：
12.70
EFL(mm)：
-15.00
BFL(mm)：
-15.8
CT(mm)：
2.50
Te(mm)：
5.70
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||||
| 12.70 | -25.00 | -26.0 | 3.00 | 4.90 | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
CaF2双凹透镜-02
Dia.(mm)：
12.70
EFL(mm)：
-25.00
BFL(mm)：
-26.0
CT(mm)：
3.00
Te(mm)：
4.90
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||||
| 25.40 | -30.00 | -30.9 | 2.50 | 9.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
CaF2双凹透镜-03
Dia.(mm)：
25.40
EFL(mm)：
-30.00
BFL(mm)：
-30.9
CT(mm)：
2.50
Te(mm)：
9.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | -50.00 | -51.0 | 3.00 | 6.80 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
CaF2双凹透镜-04
Dia.(mm)：
25.40
EFL(mm)：
-50.00
BFL(mm)：
-51.0
CT(mm)：
3.00
Te(mm)：
6.80
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 12.70 | -15.00 | -15.8 | 2.50 | 5.70 | Ravg<1.5% @3~5μm | ￥875.00 | 3-4天 | |||
|
No.：
CaF2双凹透镜-05
Dia.(mm)：
12.70
EFL(mm)：
-15.00
BFL(mm)：
-15.8
CT(mm)：
2.50
Te(mm)：
5.70
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 12.70 | -25.00 | -26.0 | 3.00 | 4.90 | Ravg<1.5% @3~5μm | ￥875.00 | 3-4天 | |||
|
No.：
CaF2双凹透镜-06
Dia.(mm)：
12.70
EFL(mm)：
-25.00
BFL(mm)：
-26.0
CT(mm)：
3.00
Te(mm)：
4.90
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 25.40 | -30.00 | -30.9 | 2.50 | 9.00 | Ravg<1.5% @3~5μm | ￥1031.25 | 3-4天 | |||
|
No.：
CaF2双凹透镜-07
Dia.(mm)：
25.40
EFL(mm)：
-30.00
BFL(mm)：
-30.9
CT(mm)：
2.50
Te(mm)：
9.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1031.25
货期：
3-4天
|
||||||||||
| 25.40 | -50.00 | -51.0 | 3.00 | 6.80 | Ravg<1.5% @3~5μm | ￥1031.25 | 3-4天 | |||
|
No.：
CaF2双凹透镜-08
Dia.(mm)：
25.40
EFL(mm)：
-50.00
BFL(mm)：
-51.0
CT(mm)：
3.00
Te(mm)：
6.80
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1031.25
货期：
3-4天
|
||||||||||
