产品说明

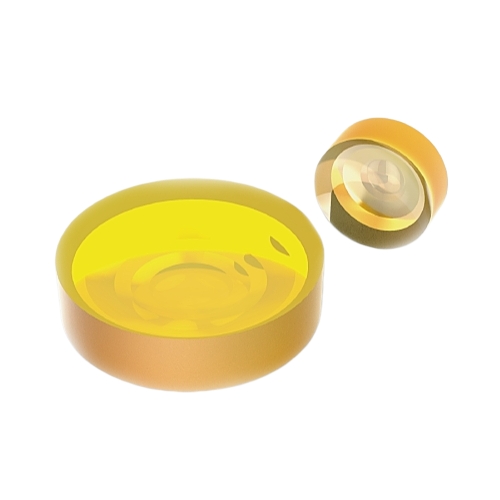

硒化锌平凹透镜(ZnSe PCV Lens)可将准直光束从虚拟焦点发散，常用于扩束器中。平凹透镜具有负焦距和负球差，可用于抵消系统中其他透镜的像差。硒化锌透镜的工作波长范围为600nm至16μm，非常适合二氧化碳激光器应用以及中红外飞秒脉冲应用。这些透镜可提供无镀膜或在8~12μm波段优化的增透膜版本。硒化锌(ZnSe)是一种红外波段常用的光学玻璃材料，透过波段为600nm-16μm，具有低吸收、抗热冲击等特点，常用于热成像系统中，还可以用于部分可见光光学系统中，可以作为多种光学元件的基底。
注意：硒化锌是一种有害物质，使用时请带好手套，避免直接接触，使用后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: CVD Laser grade ZnSe | Design Wavelength: 10.6μm |
| Dimension Tolerance: +0.0/-0.1 mm | CT tolerance: ±0.2 mm |
| EFL Tolerance: ±1% | Centration: < 3' |
| Surface Quality: 60/40 | Bevel: 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | R1(mm) | CT(mm) | Te(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25.40 | -25.40 | -26.2 | -35.60 | 2.00 | 4.30 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-01
Dia.(mm)：
25.40
EFL(mm)：
-25.40
BFL(mm)：
-26.2
R1(mm)：
-35.60
CT(mm)：
2.00
Te(mm)：
4.30
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | -50.00 | -50.8 | -70.10 | 2.00 | 3.20 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-02
Dia.(mm)：
25.40
EFL(mm)：
-50.00
BFL(mm)：
-50.8
R1(mm)：
-70.10
CT(mm)：
2.00
Te(mm)：
3.20
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | -75.00 | -75.8 | -105.20 | 2.00 | 2.80 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-03
Dia.(mm)：
25.40
EFL(mm)：
-75.00
BFL(mm)：
-75.8
R1(mm)：
-105.20
CT(mm)：
2.00
Te(mm)：
2.80
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | -100.00 | -100.80 | -140.30 | 2.00 | 2.60 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-04
Dia.(mm)：
25.40
EFL(mm)：
-100.00
BFL(mm)：
-100.80
R1(mm)：
-140.30
CT(mm)：
2.00
Te(mm)：
2.60
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | -200.00 | -200.80 | -280.50 | 2.00 | 2.30 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-05
Dia.(mm)：
25.40
EFL(mm)：
-200.00
BFL(mm)：
-200.80
R1(mm)：
-280.50
CT(mm)：
2.00
Te(mm)：
2.30
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | -25.40 | -26.2 | -35.60 | 2.00 | 4.30 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-06
Dia.(mm)：
25.40
EFL(mm)：
-25.40
BFL(mm)：
-26.2
R1(mm)：
-35.60
CT(mm)：
2.00
Te(mm)：
4.30
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | -50.00 | -50.8 | -70.10 | 2.00 | 3.20 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-07
Dia.(mm)：
25.40
EFL(mm)：
-50.00
BFL(mm)：
-50.8
R1(mm)：
-70.10
CT(mm)：
2.00
Te(mm)：
3.20
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | -75.00 | -75.8 | -105.20 | 2.00 | 2.80 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-08
Dia.(mm)：
25.40
EFL(mm)：
-75.00
BFL(mm)：
-75.8
R1(mm)：
-105.20
CT(mm)：
2.00
Te(mm)：
2.80
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | -100.00 | -100.80 | -140.30 | 2.00 | 2.60 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-09
Dia.(mm)：
25.40
EFL(mm)：
-100.00
BFL(mm)：
-100.80
R1(mm)：
-140.30
CT(mm)：
2.00
Te(mm)：
2.60
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | -200.00 | -200.80 | -280.50 | 2.00 | 2.30 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凹透镜-10
Dia.(mm)：
25.40
EFL(mm)：
-200.00
BFL(mm)：
-200.80
R1(mm)：
-280.50
CT(mm)：
2.00
Te(mm)：
2.30
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
