产品说明
双凸透镜(Double Convex Lenses)由两个半径相等的凸面组成，可将光线聚焦成一个点，焦距为正。双凸透镜的两个表面都是球面的，具有相同的曲率半径，在物距和像距相等或接近相等的情况下，可以最大限度地减少像差，可用于1:1成像系统。如果共轭比(物距: 像距)在5: 1到1: 5之间，双凸透镜是减小像差的最佳选择，在这个范围之外，平凸透镜通常是首选。
硒化锌是一种红外波段常用的光学玻璃材料，透过波段为600nm-16μm，具有低吸收、抗热冲击等特点，常用于热成像系统中，还可以用于部分可见光光学系统中，可以作为多种光学元件的基底。
注意：硒化锌是一种有害物质，使用时请带好手套，避免直接接触，使用后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。

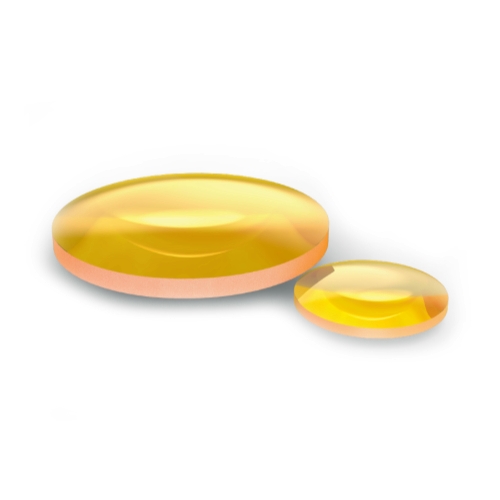

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: CVD Laser grade ZnSe | Design Wavelength: 10.6μm |
| Dimension Tolerance: +0.0/-0.1 mm | CT tolerance: ±0.2 mm |
| EFL Tolerance: ±1% | Centration: < 3' |
| Surface Quality: 60/40 | Bevel: 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | CT(mm) | Te(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 12.70 | 15.00 | 14.4 | 3.00 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-01
Dia.(mm)：
12.70
EFL(mm)：
15.00
BFL(mm)：
14.4
CT(mm)：
3.00
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 12.70 | 20.00 | 19.4 | 2.70 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-02
Dia.(mm)：
12.70
EFL(mm)：
20.00
BFL(mm)：
19.4
CT(mm)：
2.70
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 12.70 | 40.00 | 39.5 | 2.40 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-03
Dia.(mm)：
12.70
EFL(mm)：
40.00
BFL(mm)：
39.5
CT(mm)：
2.40
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 25.40 | 24.5 | 4.30 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-04
Dia.(mm)：
25.40
EFL(mm)：
25.40
BFL(mm)：
24.5
CT(mm)：
4.30
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
||||||||||
| 25.40 | 50.00 | 49.3 | 3.20 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-05
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
49.3
CT(mm)：
3.20
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
||||||||||
| 25.40 | 75.00 | 74.4 | 2.80 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-06
Dia.(mm)：
25.40
EFL(mm)：
75.00
BFL(mm)：
74.4
CT(mm)：
2.80
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
||||||||||
| 25.40 | 100.00 | 99.5 | 2.60 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-07
Dia.(mm)：
25.40
EFL(mm)：
100.00
BFL(mm)：
99.5
CT(mm)：
2.60
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
||||||||||
| 25.40 | 200.00 | 199.5 | 2.30 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-08
Dia.(mm)：
25.40
EFL(mm)：
200.00
BFL(mm)：
199.5
CT(mm)：
2.30
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
||||||||||
| 12.70 | 15.00 | 14.4 | 3.00 | 2.00 | Ravg<1.5% @8~12μm | ￥1062.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-09
Dia.(mm)：
12.70
EFL(mm)：
15.00
BFL(mm)：
14.4
CT(mm)：
3.00
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1062.50
货期：
3-4天
|
||||||||||
| 12.70 | 20.00 | 19.4 | 2.70 | 2.00 | Ravg<1.5% @8~12μm | ￥1062.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-10
Dia.(mm)：
12.70
EFL(mm)：
20.00
BFL(mm)：
19.4
CT(mm)：
2.70
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1062.50
货期：
3-4天
|
||||||||||
| 12.70 | 40.00 | 39.5 | 2.40 | 2.00 | Ravg<1.5% @8~12μm | ￥1062.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-11
Dia.(mm)：
12.70
EFL(mm)：
40.00
BFL(mm)：
39.5
CT(mm)：
2.40
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1062.50
货期：
3-4天
|
||||||||||
| 25.40 | 25.40 | 24.5 | 4.30 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-12
Dia.(mm)：
25.40
EFL(mm)：
25.40
BFL(mm)：
24.5
CT(mm)：
4.30
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
||||||||||
| 25.40 | 50.00 | 49.3 | 3.20 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-13
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
49.3
CT(mm)：
3.20
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
||||||||||
| 25.40 | 75.00 | 74.4 | 2.80 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-14
Dia.(mm)：
25.40
EFL(mm)：
75.00
BFL(mm)：
74.4
CT(mm)：
2.80
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
||||||||||
| 25.40 | 100.00 | 99.5 | 2.60 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-15
Dia.(mm)：
25.40
EFL(mm)：
100.00
BFL(mm)：
99.5
CT(mm)：
2.60
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
||||||||||
| 25.40 | 200.00 | 199.5 | 2.30 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe双凸透镜-16
Dia.(mm)：
25.40
EFL(mm)：
200.00
BFL(mm)：
199.5
CT(mm)：
2.30
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
||||||||||
