产品说明

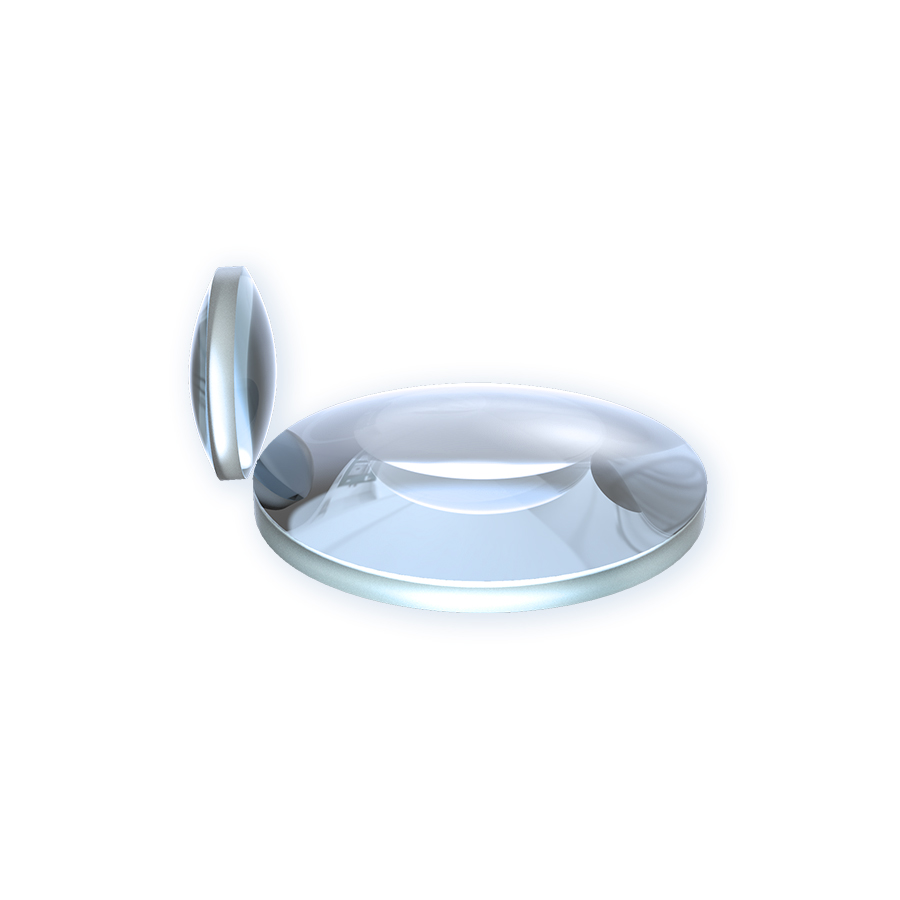

紫外熔融石英双凸透镜(UVFS Double Convex Lenses)是以紫外熔融石英为基底材质的双凸透镜。紫外熔融石英玻璃材质比K9光学玻璃有更宽的光谱范围(185nm-2.1μm)，在紫外波段具有优异的透过性，更低的折射率、更好的均匀性，热膨胀系数更小，同时还有更高的耐化学性和很低的荧光性等特点，可用来制作各种光学元件。双凸透镜会将光线聚焦成一个点，焦距为正，由两个半径相等的凸面组成。如果共轭比(物距: 像距)在5: 1到1: 5之间，双凸透镜是减小像差的最佳选择，在这个范围之外，平凸透镜通常是首选。
图知光学的紫外熔融石英双凸透镜提供各种尺寸及焦距的镜片，提供镀膜与不镀膜的产品，提供可用于UV(紫外250-400nm)波段的宽带增透膜，来满足您不同场景下不同波段的应用需求。图知光学也可根据您的实际需求，定制其他规格的透镜。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: UV grade Fused Silica | Design Wavelength: 587.6 nm |
| Dimension Tolerance: +0.0/-0.1 mm | CT tolerance: ±0.2 mm |
| EFL Tolerance: ±2% | Irregularity: λ/4@632.8 nm |
| Centration: 3′ | Surface Quality: 40/20 |
| Bevel: 0.2 mm x 45° | Coating : See details in the list |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | CT(mm) | Te(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 6.00 | 10.00 | 8.67 | 3.00 | 1.93 | Uncoated | ￥268.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-01
Dia.(mm)：
6.00
EFL(mm)：
10.00
BFL(mm)：
8.67
CT(mm)：
3.00
Te(mm)：
1.93
Coating：
Uncoated
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 6.00 | 16.00 | 15.44 | 1.63 | 1.00 | Uncoated | ￥268.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-02
Dia.(mm)：
6.00
EFL(mm)：
16.00
BFL(mm)：
15.44
CT(mm)：
1.63
Te(mm)：
1.00
Coating：
Uncoated
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 10.00 | 10.00 | 8.18 | 4.83 | 1.50 | Uncoated | ￥293.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-03
Dia.(mm)：
10.00
EFL(mm)：
10.00
BFL(mm)：
8.18
CT(mm)：
4.83
Te(mm)：
1.50
Coating：
Uncoated
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 12.70 | 12.70 | 10.31 | 6.26 | 2.00 | Uncoated | ￥293.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-04
Dia.(mm)：
12.70
EFL(mm)：
12.70
BFL(mm)：
10.31
CT(mm)：
6.26
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 12.70 | 15.00 | 13.04 | 5.36 | 2.00 | Uncoated | ￥268.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-05
Dia.(mm)：
12.70
EFL(mm)：
15.00
BFL(mm)：
13.04
CT(mm)：
5.36
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥268.75
货期：
3-4天
|
||||||||||
| 15.00 | 15.00 | 13.09 | 5.40 | 0.60 | Uncoated | ￥293.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-06
Dia.(mm)：
15.00
EFL(mm)：
15.00
BFL(mm)：
13.09
CT(mm)：
5.40
Te(mm)：
0.60
Coating：
Uncoated
Unit Price：
￥293.75
货期：
3-4天
|
||||||||||
| 25.40 | 25.40 | 21.60 | 10.28 | 2.00 | Uncoated | ￥368.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-07
Dia.(mm)：
25.40
EFL(mm)：
25.40
BFL(mm)：
21.60
CT(mm)：
10.28
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥368.75
货期：
3-4天
|
||||||||||
| 25.40 | 30.00 | 26.90 | 8.60 | 2.00 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-08
Dia.(mm)：
25.40
EFL(mm)：
30.00
BFL(mm)：
26.90
CT(mm)：
8.60
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
||||||||||
| 25.40 | 61.80 | 60.39 | 3.96 | 1.00 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-09
Dia.(mm)：
25.40
EFL(mm)：
61.80
BFL(mm)：
60.39
CT(mm)：
3.96
Te(mm)：
1.00
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
||||||||||
| 25.40 | 100.00 | 98.69 | 3.78 | 2.00 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-10
Dia.(mm)：
25.40
EFL(mm)：
100.00
BFL(mm)：
98.69
CT(mm)：
3.78
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
||||||||||
| 25.40 | 300.00 | 298.94 | 3.09 | 2.50 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-11
Dia.(mm)：
25.40
EFL(mm)：
300.00
BFL(mm)：
298.94
CT(mm)：
3.09
Te(mm)：
2.50
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
||||||||||
| 25.40 | 500.00 | 498.84 | 3.35 | 3.00 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-12
Dia.(mm)：
25.40
EFL(mm)：
500.00
BFL(mm)：
498.84
CT(mm)：
3.35
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
||||||||||
| 25.40 | 800.00 | 798.85 | 3.22 | 3.00 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-13
Dia.(mm)：
25.40
EFL(mm)：
800.00
BFL(mm)：
798.85
CT(mm)：
3.22
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
||||||||||
| 50.80 | 75.00 | 70.60 | 12.50 | 2.50 | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
UVFS双凸透镜-14
Dia.(mm)：
50.80
EFL(mm)：
75.00
BFL(mm)：
70.60
CT(mm)：
12.50
Te(mm)：
2.50
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||||
| 50.80 | 100.00 | 96.40 | 10.30 | 3.00 | Uncoated | ￥743.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-15
Dia.(mm)：
50.80
EFL(mm)：
100.00
BFL(mm)：
96.40
CT(mm)：
10.30
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.80 | 150.00 | 147.30 | 7.80 | 3.00 | Uncoated | ￥743.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-16
Dia.(mm)：
50.80
EFL(mm)：
150.00
BFL(mm)：
147.30
CT(mm)：
7.80
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.80 | 200.00 | 197.70 | 6.50 | 3.00 | Uncoated | ￥743.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-17
Dia.(mm)：
50.80
EFL(mm)：
200.00
BFL(mm)：
197.70
CT(mm)：
6.50
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.80 | 250.00 | 248.00 | 5.80 | 3.00 | Uncoated | ￥743.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-18
Dia.(mm)：
50.80
EFL(mm)：
250.00
BFL(mm)：
248.00
CT(mm)：
5.80
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.80 | 300.00 | 298.20 | 5.40 | 3.00 | Uncoated | ￥743.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-19
Dia.(mm)：
50.80
EFL(mm)：
300.00
BFL(mm)：
298.20
CT(mm)：
5.40
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.80 | 500.00 | 498.50 | 4.40 | 3.00 | Uncoated | ￥743.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-20
Dia.(mm)：
50.80
EFL(mm)：
500.00
BFL(mm)：
498.50
CT(mm)：
4.40
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 50.80 | 1000.00 | 998.70 | 3.70 | 3.00 | Uncoated | ￥743.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-21
Dia.(mm)：
50.80
EFL(mm)：
1000.00
BFL(mm)：
998.70
CT(mm)：
3.70
Te(mm)：
3.00
Coating：
Uncoated
Unit Price：
￥743.75
货期：
3-4天
|
||||||||||
| 6.00 | 10.00 | 8.67 | 3.00 | 1.93 | Ravg<0.5% @250~400nm | ￥331.25 | 3-4天 | |||
|
No.：
UVFS双凸透镜-22
Dia.(mm)：
6.00
EFL(mm)：
10.00
BFL(mm)：
8.67
CT(mm)：
3.00
Te(mm)：
1.93
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥331.25
货期：
3-4天
|
||||||||||
| 6.00 | 16.00 | 15.44 | 1.63 | 1.00 | Ravg<0.5% @250~400nm | ￥331.25 | 3-4天 | |||
|
No.：
UVFS双凸透镜-23
Dia.(mm)：
6.00
EFL(mm)：
16.00
BFL(mm)：
15.44
CT(mm)：
1.63
Te(mm)：
1.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥331.25
货期：
3-4天
|
||||||||||
| 10.00 | 10.00 | 8.18 | 4.83 | 1.50 | Ravg<0.5% @250~400nm | ￥356.25 | 3-4天 | |||
|
No.：
UVFS双凸透镜-24
Dia.(mm)：
10.00
EFL(mm)：
10.00
BFL(mm)：
8.18
CT(mm)：
4.83
Te(mm)：
1.50
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥356.25
货期：
3-4天
|
||||||||||
| 12.70 | 12.70 | 10.31 | 6.26 | 2.00 | Ravg<0.5% @250~400nm | ￥356.25 | 3-4天 | |||
|
No.：
UVFS双凸透镜-25
Dia.(mm)：
12.70
EFL(mm)：
12.70
BFL(mm)：
10.31
CT(mm)：
6.26
Te(mm)：
2.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥356.25
货期：
3-4天
|
||||||||||
| 12.70 | 15.00 | 13.04 | 5.36 | 2.00 | Ravg<0.5% @250~400nm | ￥331.25 | 3-4天 | |||
|
No.：
UVFS双凸透镜-26
Dia.(mm)：
12.70
EFL(mm)：
15.00
BFL(mm)：
13.04
CT(mm)：
5.36
Te(mm)：
2.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥331.25
货期：
3-4天
|
||||||||||
| 15.00 | 15.00 | 13.09 | 5.40 | 0.60 | Ravg<0.5% @250~400nm | ￥356.25 | 3-4天 | |||
|
No.：
UVFS双凸透镜-27
Dia.(mm)：
15.00
EFL(mm)：
15.00
BFL(mm)：
13.09
CT(mm)：
5.40
Te(mm)：
0.60
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥356.25
货期：
3-4天
|
||||||||||
| 25.40 | 25.40 | 21.60 | 10.28 | 2.00 | Ravg<0.5% @250~400nm | ￥468.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-28
Dia.(mm)：
25.40
EFL(mm)：
25.40
BFL(mm)：
21.60
CT(mm)：
10.28
Te(mm)：
2.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥468.75
货期：
3-4天
|
||||||||||
| 25.40 | 30.00 | 26.90 | 8.60 | 2.00 | Ravg<0.5% @250~400nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-29
Dia.(mm)：
25.40
EFL(mm)：
30.00
BFL(mm)：
26.90
CT(mm)：
8.60
Te(mm)：
2.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| 25.40 | 61.80 | 60.39 | 3.96 | 1.00 | Ravg<0.5% @250~400nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-30
Dia.(mm)：
25.40
EFL(mm)：
61.80
BFL(mm)：
60.39
CT(mm)：
3.96
Te(mm)：
1.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| 25.40 | 100.00 | 98.69 | 3.78 | 2.00 | Ravg<0.5% @250~400nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-31
Dia.(mm)：
25.40
EFL(mm)：
100.00
BFL(mm)：
98.69
CT(mm)：
3.78
Te(mm)：
2.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| 25.40 | 300.00 | 298.94 | 3.09 | 2.50 | Ravg<0.5% @250~400nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-32
Dia.(mm)：
25.40
EFL(mm)：
300.00
BFL(mm)：
298.94
CT(mm)：
3.09
Te(mm)：
2.50
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| 25.40 | 500.00 | 498.84 | 3.35 | 3.00 | Ravg<0.5% @250~400nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-33
Dia.(mm)：
25.40
EFL(mm)：
500.00
BFL(mm)：
498.84
CT(mm)：
3.35
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| 25.40 | 800.00 | 798.85 | 3.22 | 3.00 | Ravg<0.5% @250~400nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-34
Dia.(mm)：
25.40
EFL(mm)：
800.00
BFL(mm)：
798.85
CT(mm)：
3.22
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| 50.80 | 75.00 | 70.60 | 12.50 | 2.50 | Ravg<0.5% @250~400nm | ￥943.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-35
Dia.(mm)：
50.80
EFL(mm)：
75.00
BFL(mm)：
70.60
CT(mm)：
12.50
Te(mm)：
2.50
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥943.75
货期：
3-4天
|
||||||||||
| 50.80 | 100.00 | 96.40 | 10.30 | 3.00 | Ravg<0.5% @250~400nm | ￥875.00 | 3-4天 | |||
|
No.：
UVFS双凸透镜-36
Dia.(mm)：
50.80
EFL(mm)：
100.00
BFL(mm)：
96.40
CT(mm)：
10.30
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 50.80 | 150.00 | 147.30 | 7.80 | 3.00 | Ravg<0.5% @250~400nm | ￥875.00 | 3-4天 | |||
|
No.：
UVFS双凸透镜-37
Dia.(mm)：
50.80
EFL(mm)：
150.00
BFL(mm)：
147.30
CT(mm)：
7.80
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 50.80 | 200.00 | 197.70 | 6.50 | 3.00 | Ravg<0.5% @250~400nm | ￥875.00 | 3-4天 | |||
|
No.：
UVFS双凸透镜-38
Dia.(mm)：
50.80
EFL(mm)：
200.00
BFL(mm)：
197.70
CT(mm)：
6.50
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 50.80 | 250.00 | 248.00 | 5.80 | 3.00 | Ravg<0.5% @250~400nm | ￥875.00 | 3-4天 | |||
|
No.：
UVFS双凸透镜-39
Dia.(mm)：
50.80
EFL(mm)：
250.00
BFL(mm)：
248.00
CT(mm)：
5.80
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 50.80 | 300.00 | 298.20 | 5.40 | 3.00 | Ravg<0.5% @250~400nm | ￥875.00 | 3-4天 | |||
|
No.：
UVFS双凸透镜-40
Dia.(mm)：
50.80
EFL(mm)：
300.00
BFL(mm)：
298.20
CT(mm)：
5.40
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 50.80 | 500.00 | 498.50 | 4.40 | 3.00 | Ravg<0.5% @250~400nm | ￥875.00 | 3-4天 | |||
|
No.：
UVFS双凸透镜-41
Dia.(mm)：
50.80
EFL(mm)：
500.00
BFL(mm)：
498.50
CT(mm)：
4.40
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 50.80 | 1000.00 | 998.70 | 3.70 | 3.00 | Ravg<0.5% @250~400nm | ￥875.00 | 3-4天 | |||
|
No.：
UVFS双凸透镜-42
Dia.(mm)：
50.80
EFL(mm)：
1000.00
BFL(mm)：
998.70
CT(mm)：
3.70
Te(mm)：
3.00
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥875.00
货期：
3-4天
|
||||||||||
| 25.40 | 40.00 | 37.6 | 6.7 | 2.0 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-43
Dia.(mm)：
25.40
EFL(mm)：
40.00
BFL(mm)：
37.6
CT(mm)：
6.7
Te(mm)：
2.0
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
||||||||||
| 25.40 | 50.00 | 48.00 | 5.7 | 2.0 | Uncoated | ￥343.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-44
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
48.00
CT(mm)：
5.7
Te(mm)：
2.0
Coating：
Uncoated
Unit Price：
￥343.75
货期：
3-4天
|
||||||||||
| 25.40 | 40.00 | 37.6 | 6.7 | 2.0 | Ravg<0.5% @250~400nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-45
Dia.(mm)：
25.40
EFL(mm)：
40.00
BFL(mm)：
37.6
CT(mm)：
6.7
Te(mm)：
2.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
| 25.40 | 50.00 | 48.00 | 5.7 | 2.0 | Ravg<0.5% @250~400nm | ￥443.75 | 3-4天 | |||
|
No.：
UVFS双凸透镜-46
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
48.00
CT(mm)：
5.7
Te(mm)：
2.0
Coating：
Ravg<0.5% @250~400nm
Unit Price：
￥443.75
货期：
3-4天
|
||||||||||
曲线
知识点
暂无关联知识点内容。
