产品说明

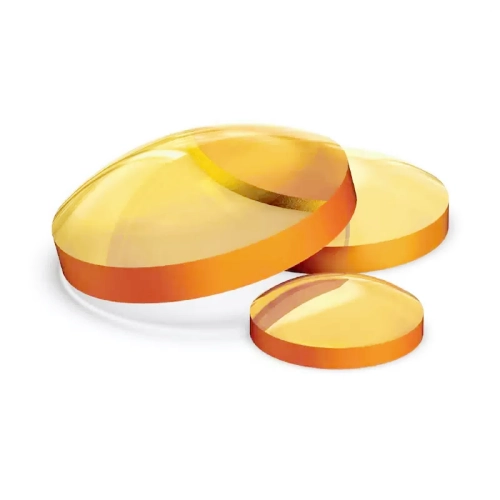

硒化锌是一种红外波段常用的光学玻璃材料，透过波段为600nm-16μm，具有低吸收、抗热冲击等特点，常用于热成像系统中，还可以用于部分可见光光学系统中，可以作为多种光学元件的基底。硒化锌(ZnSe)平凸透镜的特点是焦距为正，其中一面为平面，另一面为凸面。平凸透镜具有正焦距，可用于聚焦准直光、准直点光源或减小发散光源的发散角。使用时，将凸面面向入射光，适用于单色光源的瞄准和聚焦。
注意：硒化锌是一种有害物质，使用时请带好手套，避免直接接触，使用后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。
示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: CVD Laser grade ZnSe | Design Wavelength: 10.6 μm |
| Dimension Tolerance: +0.0/-0.1 mm | CT tolerance: ±0.2 mm |
| EFL Tolerance: ±1% | Centration: < 3' |
| Surface Quality: 60/40 | Bevel: 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | BFL(mm) | R1(mm) | CT(mm) | Te(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12.70 | 15.00 | 13.8 | 21.00 | 3.00 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-01
Dia.(mm)：
12.70
EFL(mm)：
15.00
BFL(mm)：
13.8
R1(mm)：
21.00
CT(mm)：
3.00
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
|||||||||||
| 12.70 | 20.00 | 18.9 | 28.10 | 2.70 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-02
Dia.(mm)：
12.70
EFL(mm)：
20.00
BFL(mm)：
18.9
R1(mm)：
28.10
CT(mm)：
2.70
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
|||||||||||
| 12.70 | 40.00 | 39.0 | 56.10 | 2.40 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-03
Dia.(mm)：
12.70
EFL(mm)：
40.00
BFL(mm)：
39.0
R1(mm)：
56.10
CT(mm)：
2.40
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 25.40 | 23.6 | 35.63 | 4.30 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-04
Dia.(mm)：
25.40
EFL(mm)：
25.40
BFL(mm)：
23.6
R1(mm)：
35.63
CT(mm)：
4.30
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | 50.00 | 48.4 | 70.20 | 4.00 | 2.80 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-05
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
48.4
R1(mm)：
70.20
CT(mm)：
4.00
Te(mm)：
2.80
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | 75.00 | 73.3 | 105.20 | 4.00 | 3.20 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-06
Dia.(mm)：
25.40
EFL(mm)：
75.00
BFL(mm)：
73.3
R1(mm)：
105.20
CT(mm)：
4.00
Te(mm)：
3.20
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | 100.00 | 98.5 | 140.50 | 4.00 | 3.40 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-07
Dia.(mm)：
25.40
EFL(mm)：
100.00
BFL(mm)：
98.5
R1(mm)：
140.50
CT(mm)：
4.00
Te(mm)：
3.40
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | 150.00 | 147.3 | 209.00 | 4.00 | 3.60 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-08
Dia.(mm)：
25.40
EFL(mm)：
150.00
BFL(mm)：
147.3
R1(mm)：
209.00
CT(mm)：
4.00
Te(mm)：
3.60
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | 200.00 | 198.3 | 280.50 | 4.00 | 3.70 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-09
Dia.(mm)：
25.40
EFL(mm)：
200.00
BFL(mm)：
198.3
R1(mm)：
280.50
CT(mm)：
4.00
Te(mm)：
3.70
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | 500.00 | 499.1 | 701.30 | 2.10 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-10
Dia.(mm)：
25.40
EFL(mm)：
500.00
BFL(mm)：
499.1
R1(mm)：
701.30
CT(mm)：
2.10
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | 750.00 | 749.1 | 1052.00 | 2.10 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-11
Dia.(mm)：
25.40
EFL(mm)：
750.00
BFL(mm)：
749.1
R1(mm)：
1052.00
CT(mm)：
2.10
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 25.40 | 1000.00 | 999.1 | 1402.70 | 2.10 | 2.00 | Uncoated | ￥1687.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-12
Dia.(mm)：
25.40
EFL(mm)：
1000.00
BFL(mm)：
999.1
R1(mm)：
1402.70
CT(mm)：
2.10
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥1687.50
货期：
3-4天
|
|||||||||||
| 12.70 | 15.00 | 13.8 | 21.00 | 3.00 | 2.00 | Ravg<1.5% @8~12μm | ￥1062.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-13
Dia.(mm)：
12.70
EFL(mm)：
15.00
BFL(mm)：
13.8
R1(mm)：
21.00
CT(mm)：
3.00
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1062.50
货期：
3-4天
|
|||||||||||
| 12.70 | 20.00 | 18.9 | 28.10 | 2.70 | 2.00 | Ravg<1.5% @8~12μm | ￥1062.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-14
Dia.(mm)：
12.70
EFL(mm)：
20.00
BFL(mm)：
18.9
R1(mm)：
28.10
CT(mm)：
2.70
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1062.50
货期：
3-4天
|
|||||||||||
| 12.70 | 40.00 | 39.0 | 56.10 | 2.40 | 2.00 | Ravg<1.5% @8~12μm | ￥1062.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-15
Dia.(mm)：
12.70
EFL(mm)：
40.00
BFL(mm)：
39.0
R1(mm)：
56.10
CT(mm)：
2.40
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1062.50
货期：
3-4天
|
|||||||||||
| 25.40 | 25.40 | 23.6 | 35.63 | 4.30 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-16
Dia.(mm)：
25.40
EFL(mm)：
25.40
BFL(mm)：
23.6
R1(mm)：
35.63
CT(mm)：
4.30
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 50.00 | 48.4 | 70.20 | 4.00 | 2.80 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-17
Dia.(mm)：
25.40
EFL(mm)：
50.00
BFL(mm)：
48.4
R1(mm)：
70.20
CT(mm)：
4.00
Te(mm)：
2.80
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 75.00 | 73.3 | 105.20 | 4.00 | 3.20 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-18
Dia.(mm)：
25.40
EFL(mm)：
75.00
BFL(mm)：
73.3
R1(mm)：
105.20
CT(mm)：
4.00
Te(mm)：
3.20
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 100.00 | 98.5 | 140.50 | 4.00 | 3.40 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-19
Dia.(mm)：
25.40
EFL(mm)：
100.00
BFL(mm)：
98.5
R1(mm)：
140.50
CT(mm)：
4.00
Te(mm)：
3.40
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 150.00 | 147.3 | 209.00 | 4.00 | 3.60 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-20
Dia.(mm)：
25.40
EFL(mm)：
150.00
BFL(mm)：
147.3
R1(mm)：
209.00
CT(mm)：
4.00
Te(mm)：
3.60
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 200.00 | 198.3 | 280.50 | 4.00 | 3.70 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-21
Dia.(mm)：
25.40
EFL(mm)：
200.00
BFL(mm)：
198.3
R1(mm)：
280.50
CT(mm)：
4.00
Te(mm)：
3.70
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 500.00 | 499.1 | 701.30 | 2.10 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-22
Dia.(mm)：
25.40
EFL(mm)：
500.00
BFL(mm)：
499.1
R1(mm)：
701.30
CT(mm)：
2.10
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 750.00 | 749.1 | 1052.00 | 2.10 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-23
Dia.(mm)：
25.40
EFL(mm)：
750.00
BFL(mm)：
749.1
R1(mm)：
1052.00
CT(mm)：
2.10
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
| 25.40 | 1000.00 | 999.1 | 1402.70 | 2.10 | 2.00 | Ravg<1.5% @8~12μm | ￥1937.50 | 3-4天 | |||
|
No.：
ZnSe平凸透镜-24
Dia.(mm)：
25.40
EFL(mm)：
1000.00
BFL(mm)：
999.1
R1(mm)：
1402.70
CT(mm)：
2.10
Te(mm)：
2.00
Coating：
Ravg<1.5% @8~12μm
Unit Price：
￥1937.50
货期：
3-4天
|
|||||||||||
