产品说明
硅平凸透镜(Silicon Plano Convex(PCX) Lenses)是以硅为基底的平凸透镜。硅是一种红外波段常用的光学玻璃材料，透过波段为1.2-8.0μm，硅具有高热传导率。可以作为多种光学元件的基底，例如透镜、窗口片等，常用于近红外与中红外的应用，也适用于红外成像、太赫兹成像、医疗、军事等应用中。平凸透镜会将光线聚焦成一个点。其特点是焦距为正，其中一面为平面，另一面为凸面。常用于单色光源的瞄准和聚焦。使用时，将凸面面向入射光。硅平凸透镜与其他透镜组合，可用于光束整形、光束的准直、扩束、缩束等不同应用。
图知光学的硅平凸透镜提供各种尺寸及焦距的镜片，提供镀膜与不镀膜的产品，提供宽带增透膜IR1(红外3.0-5.0μm)波段，来满足您不同场景下不同波段的应用需求。图知光学也可根据您应用需求，定制其他规格的透镜。

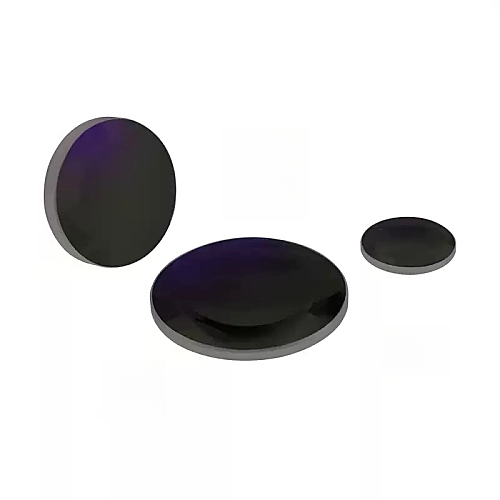

示意图
* 如无特殊备注，单位默认为mm
通用参数
| Material: Silicon | Design Wavelength: 4 μm |
| Dimension Tolerance: +0.0/-0.1 mm | CT tolerance: ±0.2 mm |
| EFL Tolerance: ±1% | Centration: <3' |
| Surface Quality: 60/40 | Bevel : 0.2 mm x 45° |
| 展开 | No. | Dia.(mm) | EFL(mm) | R1(mm) | CT(mm) | Te(mm) | Coating | Unit Price | 货期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|---|
| 12.70 | 15.00 | 36.40 | 2.60 | 2.00 | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
Si平凸透镜-01
Dia.(mm)：
12.70
EFL(mm)：
15.00
R1(mm)：
36.40
CT(mm)：
2.60
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||||
| 12.70 | 20.00 | 48.50 | 2.40 | 2.00 | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
Si平凸透镜-02
Dia.(mm)：
12.70
EFL(mm)：
20.00
R1(mm)：
48.50
CT(mm)：
2.40
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||||
| 12.70 | 40.00 | 97.00 | 2.20 | 2.00 | Uncoated | ￥812.50 | 3-4天 | |||
|
No.：
Si平凸透镜-03
Dia.(mm)：
12.70
EFL(mm)：
40.00
R1(mm)：
97.00
CT(mm)：
2.20
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥812.50
货期：
3-4天
|
||||||||||
| 25.40 | 25.40 | 61.60 | 3.30 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-04
Dia.(mm)：
25.40
EFL(mm)：
25.40
R1(mm)：
61.60
CT(mm)：
3.30
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 50.00 | 121.30 | 4.00 | 3.30 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-05
Dia.(mm)：
25.40
EFL(mm)：
50.00
R1(mm)：
121.30
CT(mm)：
4.00
Te(mm)：
3.30
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 75.00 | 181.90 | 4.00 | 3.60 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-06
Dia.(mm)：
25.40
EFL(mm)：
75.00
R1(mm)：
181.90
CT(mm)：
4.00
Te(mm)：
3.60
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 100.00 | 242.50 | 4.00 | 3.70 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-07
Dia.(mm)：
25.40
EFL(mm)：
100.00
R1(mm)：
242.50
CT(mm)：
4.00
Te(mm)：
3.70
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 150.00 | 363.80 | 4.00 | 3.80 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-08
Dia.(mm)：
25.40
EFL(mm)：
150.00
R1(mm)：
363.80
CT(mm)：
4.00
Te(mm)：
3.80
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 200.00 | 485.10 | 4.00 | 3.80 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-09
Dia.(mm)：
25.40
EFL(mm)：
200.00
R1(mm)：
485.10
CT(mm)：
4.00
Te(mm)：
3.80
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 500.00 | 1212.70 | 2.10 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-10
Dia.(mm)：
25.40
EFL(mm)：
500.00
R1(mm)：
1212.70
CT(mm)：
2.10
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 750.00 | 1819.00 | 2.00 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-11
Dia.(mm)：
25.40
EFL(mm)：
750.00
R1(mm)：
1819.00
CT(mm)：
2.00
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 25.40 | 1000.00 | 2425.30 | 2.00 | 2.00 | Uncoated | ￥937.50 | 3-4天 | |||
|
No.：
Si平凸透镜-12
Dia.(mm)：
25.40
EFL(mm)：
1000.00
R1(mm)：
2425.30
CT(mm)：
2.00
Te(mm)：
2.00
Coating：
Uncoated
Unit Price：
￥937.50
货期：
3-4天
|
||||||||||
| 12.70 | 15.00 | 36.40 | 2.60 | 2.00 | Ravg<1.5% @3~5μm | ￥1187.50 | 3-4天 | |||
|
No.：
Si平凸透镜-13
Dia.(mm)：
12.70
EFL(mm)：
15.00
R1(mm)：
36.40
CT(mm)：
2.60
Te(mm)：
2.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||||
| 12.70 | 20.00 | 48.50 | 2.40 | 2.00 | Ravg<1.5% @3~5μm | ￥1187.50 | 3-4天 | |||
|
No.：
Si平凸透镜-14
Dia.(mm)：
12.70
EFL(mm)：
20.00
R1(mm)：
48.50
CT(mm)：
2.40
Te(mm)：
2.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||||
| 12.70 | 40.00 | 97.00 | 2.20 | 2.00 | Ravg<1.5% @3~5μm | ￥1187.50 | 3-4天 | |||
|
No.：
Si平凸透镜-15
Dia.(mm)：
12.70
EFL(mm)：
40.00
R1(mm)：
97.00
CT(mm)：
2.20
Te(mm)：
2.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1187.50
货期：
3-4天
|
||||||||||
| 25.40 | 25.40 | 61.60 | 3.30 | 2.00 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-16
Dia.(mm)：
25.40
EFL(mm)：
25.40
R1(mm)：
61.60
CT(mm)：
3.30
Te(mm)：
2.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.40 | 50.00 | 121.30 | 4.00 | 3.30 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-17
Dia.(mm)：
25.40
EFL(mm)：
50.00
R1(mm)：
121.30
CT(mm)：
4.00
Te(mm)：
3.30
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.40 | 75.00 | 181.90 | 4.00 | 3.60 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-18
Dia.(mm)：
25.40
EFL(mm)：
75.00
R1(mm)：
181.90
CT(mm)：
4.00
Te(mm)：
3.60
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.40 | 100.00 | 242.50 | 4.00 | 3.70 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-19
Dia.(mm)：
25.40
EFL(mm)：
100.00
R1(mm)：
242.50
CT(mm)：
4.00
Te(mm)：
3.70
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.40 | 150.00 | 363.80 | 4.00 | 3.80 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-20
Dia.(mm)：
25.40
EFL(mm)：
150.00
R1(mm)：
363.80
CT(mm)：
4.00
Te(mm)：
3.80
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.40 | 200.00 | 485.10 | 4.00 | 3.80 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-21
Dia.(mm)：
25.40
EFL(mm)：
200.00
R1(mm)：
485.10
CT(mm)：
4.00
Te(mm)：
3.80
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.40 | 500.00 | 1212.70 | 2.10 | 2.00 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-22
Dia.(mm)：
25.40
EFL(mm)：
500.00
R1(mm)：
1212.70
CT(mm)：
2.10
Te(mm)：
2.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.40 | 750.00 | 1819.00 | 2.00 | 2.00 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-23
Dia.(mm)：
25.40
EFL(mm)：
750.00
R1(mm)：
1819.00
CT(mm)：
2.00
Te(mm)：
2.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
| 25.40 | 1000.00 | 2425.30 | 2.00 | 2.00 | Ravg<1.5% @3~5μm | ￥1437.50 | 3-4天 | |||
|
No.：
Si平凸透镜-24
Dia.(mm)：
25.40
EFL(mm)：
1000.00
R1(mm)：
2425.30
CT(mm)：
2.00
Te(mm)：
2.00
Coating：
Ravg<1.5% @3~5μm
Unit Price：
￥1437.50
货期：
3-4天
|
||||||||||
